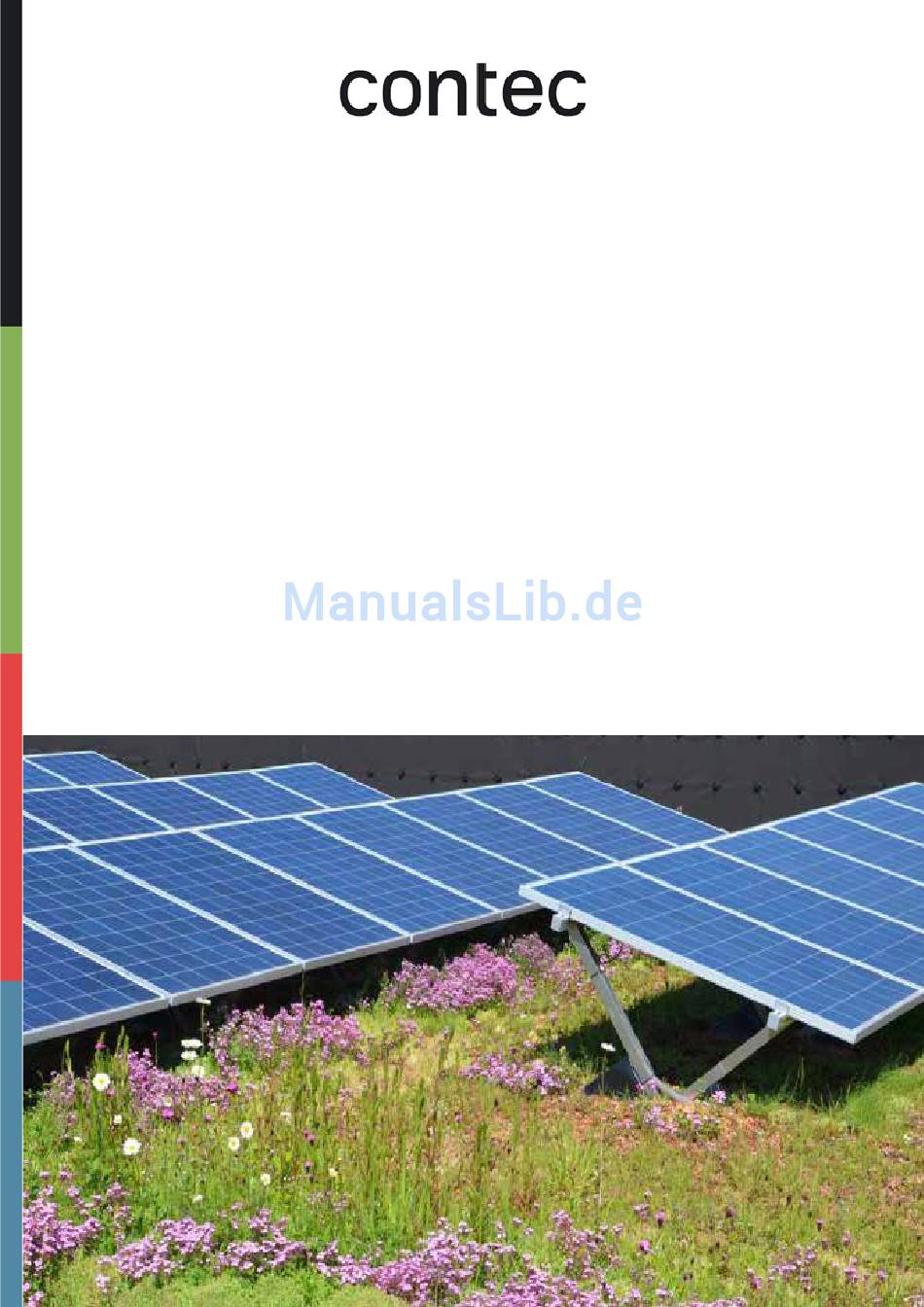

- Seite 1 Montageanleitung Contec.greenlight...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Informationen ......................3 Vor der Montage ..........................4 Arbeitsschritt 1 ..........................5 Arbeitsschritt 2 ..........................6 Arbeitsschritt 3 ..........................7 Arbeitsschritt 4 ..........................8 Arbeitsschritt 5 ..........................9 Weitere Hinweise ........................11... -
Seite 3: Technische Informationen
1. Grundlage Flachdach-Montagesystem: Contec.greenlight Plattenmasse Contec.greenlight 198 x 97 x 6 cm Gewicht pro Einheit 12 kg, Gewicht ohne Auflast, ohne PV-Modul Wasserspeicher-Volumen 43 Liter Druckfestigkeit Druckfestigkeit unverfüllt: > 25 kN/m Druckfestigkeit verfüllt (bündig verfüllt): > 70 kN/m Wasserableitvermögen i = 0,01 (= 1 % Gefälle) 0,4 l/(m*s) i = 0,02 (= 2 % Gefälle) -
Seite 4: Vor Der Montage
Vor der Montage Beachten Sie: - Die vorhandene Dachfläche bzw. Unterkonstruktion sollte vorher eingehend auf Schäden, Stabilität und Tragfähigkeit geprüft werden. - Die Dachfläche sollte vor Aufstellung besenrein sein, d.h. eventuelle Verunreinigungen, wie z.B. Moosablagerungen oder festsitzende Schmutzschichten müssen entfernt werden. - Eine detaillierte Planung der Unterkonstruktion erhalten Sie von Ihrem Anlagenplaner. -
Seite 5: Arbeitsschritt 1
Aufstellen der Contec.greenlight Wannen - Säubern Sie die Dachfläche und stellen Sie sicher, dass sich keine Steine oder andere Gegenstände unter der Contec.greenlight Wanne befinden und die Unterseite der Wanne keine Verschmutzungen aufweist. - Schutzlage gemäss den Angaben des Herstellers der Dachabdichung. -
Seite 6: Arbeitsschritt 2
Arbeitsschritt 2 Ballastieren der Wanne - Nun können die Wannen mit Begrünungssubstrat gefüllt werden. - Schon im Planungsstadium ist die genaue Beschaffenheit und Dichte der Ballastierung sowie die geplante Schütthöhe dem Planer der Photovoltaikanlage mitzuteilen. Diese Information haben direkte Auswirkungen auf den Wannenabstand und das Füllgewicht. - Das mindestens erforderliche Füllgewicht ist der Planung zu entnehmen. -
Seite 7: Arbeitsschritt 3
Arbeitsschritt 3 Aufschrauben der Contec.knickfix Winkel Der Contec.knickfix Winkel wird von Hand auf 87° gebogen. Anschliessend wird der Winkel auf die Wanne aufgesetzt und mit 4 Schrauben M8x35 befestigt. Anzugsmoment: 15-20 Nm. 1. Alle 4 Schrauben locker eindrehen ggf. Kriechöl verwenden 2. -
Seite 8: Arbeitsschritt 4
Arbeitsschritt 4 Befestigung der Modultragprofile Nun können die einzelnen Modultragprofile auf die Contec.knickfix-Winkel mit den Gewindeformenden Schrauben M8x20 aufgeschraubt werden. Die Schrauben müssen die Profilwand durchdringen. - Die einzelnen Profile werden mit dem Profilverbinder und jeweils 4 gewindeformenden Schrauben M8x20 miteinander verschraubt. -
Seite 9: Arbeitsschritt 5
Arbeitsschritt 5 Befestigen der Module - Die Solarmodule werden mittels Modulklemmen auf den Tragprofilen hochkant befestigt. - Die auf Anfrage leihweise mitgelieferte Montagehilfe sorgt dafür, dass die Modultragprofile während der Montage der Module ihre Ausrichtung zueinander beibehalten und erleichtert die Montage. - Diese wird immer ein Modul weiter geschoben. - Seite 10 Bei dem ersten Modul sind beide Montagehilfen zu verwenden um eine einwandfreie Modulausrichtung zu gewährleisten. (Beidseitig vom Modul) 1. Montagehilfe ohne Anschlag an den Profilenden einhängen. 2. Modulendklemmen an das Profil setzen. 3. Zweite Montageschiene im Abstand Modulbreite + 2cm von den Endklemmen aufsetzen und mit Hilfe des Winkelanschlags ausrichten.
-
Seite 11: Weitere Hinweise
- Zur Montage nur korrosionsfreie Schrauben verwenden. - Solarmodule nur hochkant und mit der Anschlussdose nach oben montieren. - Das Aufstellen der Module abweichend von der Planung durch Contec AG, ist nur nach Abstimmung und schriftlicher Genehmigung des Herstellers zulässig. - Seite 12 Contec.greenlight...
