1

Hardware

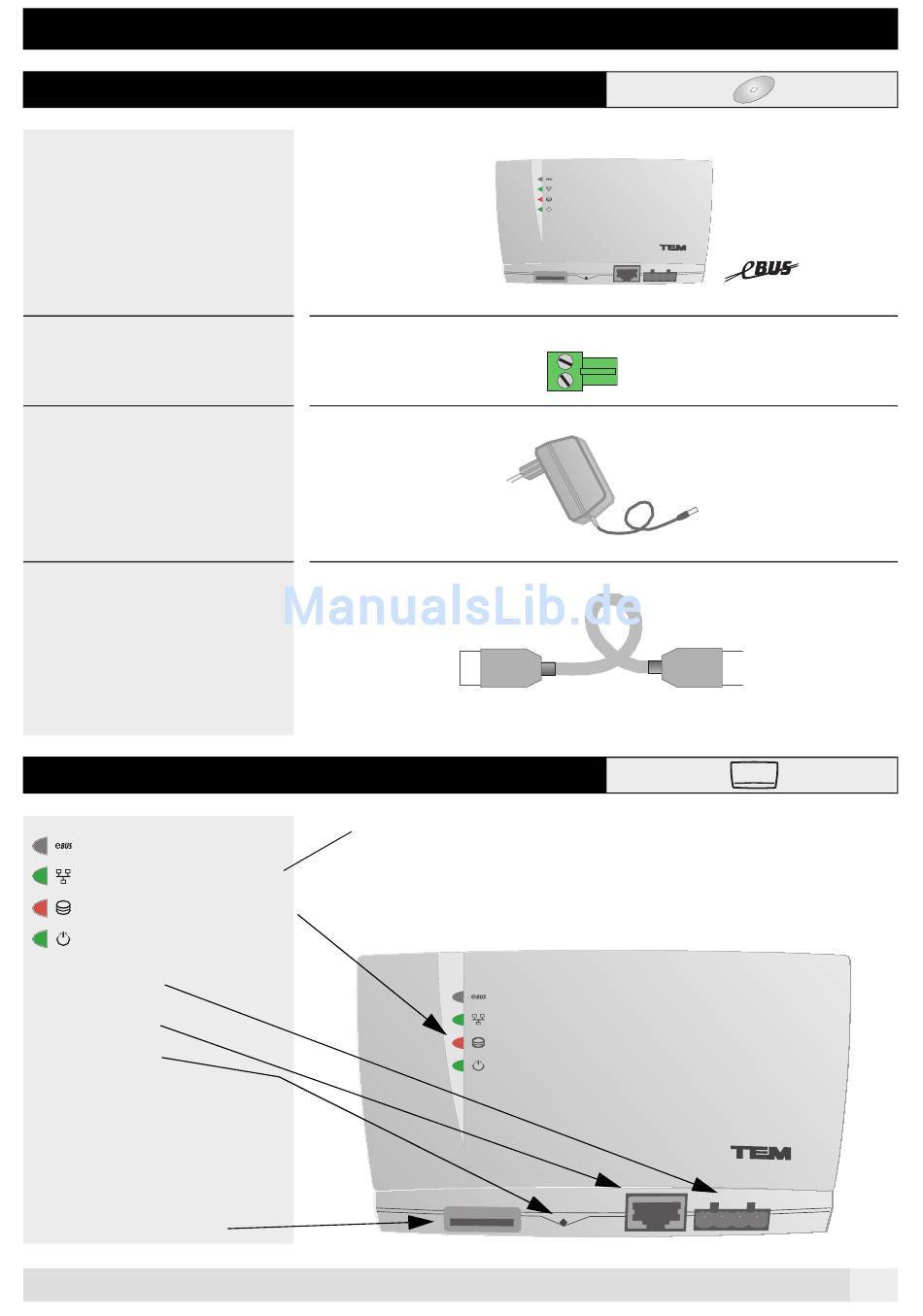

1.1 RC7020-Paket und Komponente

RC7020:
Das Paket beinhaltet die nachfolgend
aufgeführten Einzelteile insbesondere
das RC7020.
Es ist keine zusätzliche Software nötig,
die erforderlichen Reglerparameter wer-
den via RC7020 direkt vom Regler abge-
fragt.
Verbindung RC7020 zu Regler:
eBUS-Schraubklemme für 2-adriges Ka-
bel
RC7020-Steckernetzteil:
5 V, 5 W, Kabellänge ca. 2,5m
Verbindungskabel PC zu
RC7020:
Netzwerkkabel RJ45 "Ethernet" ist nicht
im Paket enthalten

1.2 Legende

eBUS:
blinkt bei Datentransfer
LAN:
leuchtet bei LAN-Verbindung
Memory:
blinkt bei Zugriff auf RC7020
oder bei Datenaufzeichnung
Power:
leuchtet bei Netzanschluss
eBUS-Anschluss
LAN-Anschluss

RESET-Taste

Durch Drücken der RESET-Taste für minde-
stens 5 Sekunden werden alle Einstellungen
zurückgesetzt auf Werkseinstellung. Das Ge-
rät ist wieder auf "VPN Active" eingestellt und
kann mit der Adresse welche auf der Rücksei-
te des RC7020 aufgedruckt ist angesprochen
werden, siehe 1.4, Seite 6.
Memory-Card-Steckplatz
Art. Nr. 805592
LAN
Art. Nr. 110480
Art. Nr. 111116
ist nicht im Paket enthalten
Blinkmuster der LAN LED
• Aus wenn keine Netwerkverbindung vorhanden ist
• Leuchtet permanent bei aktiver Netzwerkverbindung
• Blinkt 3s Periodendauer 95% ein bei einer aktiven VPN Verbindung
• Blinkt schnell bei einem Adresskonflikt zwischen dem Heimnetz und dem VPN Netz bei
den Adressen: 10.8.0.0/16, 10.9.0.0/16, 10.254.253.0/24
m u l t i
5
