Inhaltszusammenfassung für TEM RC7020

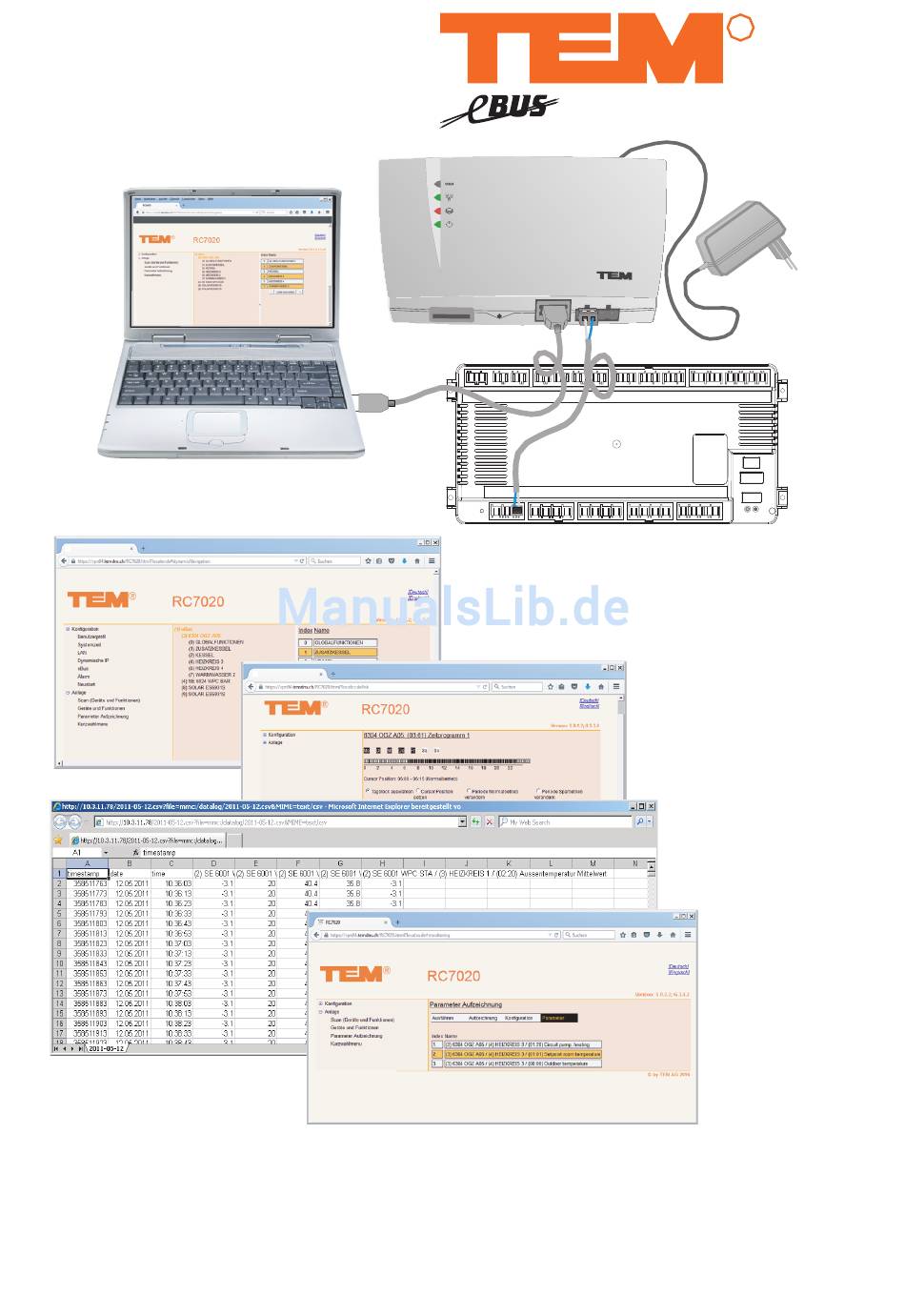

- Seite 1 TEM Web Access RC7020 m u l t i SR 5811 VS 5511 eco Einsteller RC7020 Zeitprogramme RC7020 Aufzeichnen Betriebsdaten Bedienungsanleitung Dok. Nr. 525060 41/2016...
-
Seite 2: Übersicht Der Funktionen
Übersicht der Funktionen Konfiguration Benutzerprofil Systemzeit Dynamische IP eBus Alarm Neustart Anlage Scan (Geräte und Funktionen) Geräte und Funktionen Parameter Aufzeichnung Kurzwahlmenu... - Seite 3 Übersicht der Funktionen Konfiguration Benutzerprofil Systemzeit Dynamische IP eBus Alarm Neustart Anlage Scan (Geräte und Funktionen) Geräte und Funktionen Parameter Aufzeichnung Kurzwahlmenu...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Hardware........................5 1.1 RC7020-Paket und Komponente ................5 Das RC7020 wird mit elektrischem 1.2 Legende ........................5 Strom betrieben. Unsachgemässe In- 1.3 Verbindung der Einzelkomponente ................6 stallation oder unsachgemässe Repara- 1.4 Direkter Anschluss ..................... 6 turversuche können die Funktion und 1.5 Anschluss über einen Router.................. -
Seite 5: Strom Betrieben. Unsachgemässe In- 1.2 Legende
Das Paket beinhaltet die nachfolgend aufgeführten Einzelteile insbesondere das RC7020. Es ist keine zusätzliche Software nötig, die erforderlichen Reglerparameter wer- den via RC7020 direkt vom Regler abge- m u l t i fragt. Verbindung RC7020 zu Regler: Art. Nr. 110480 eBUS-Schraubklemme für 2-adriges Ka-... -
Seite 6: Stallation Oder Unsachgemässe Repara- 1.3 Verbindung Der Einzelkomponente
Router automatisch eine IP-Adresse. Sollte beim RC7020 DHCP deaktiviert sein, muss DHCP (siehe Kap. 3.3) aktiviert werden. Gehen Sie dabei wie in Kap. 1.4 beschrieben vor. Nach der Einstellung auf DHCP ist das RC7020 in der Lage nach Verbindung mit dem Router automatisch eine Adresse zu beziehen. -
Seite 7: Rc7020
RC7020 2.1 Anwendung m u l t i Anwendung Das RC7020 als Fernwartungstool ermöglicht via PC über den Internetbrowser auf die Da- ten der angeschlossenen TEM-Regler zuzugreifen. Folgende Anwendungen sind möglich: Inbetriebnahme und Wartung, sowie Datenaufzeichnung. Ansicht und Veränderung von Reglerdaten einschliesslich Uhrenprogramme. -
Seite 8: Reparaturen Dürfen Nur Vom Hersteller 3.1 Konfiguration - Benutzerprofil
3.1 Konfiguration - Benutzerprofil RC7020 m u l t i Das RC7020 kennt drei Passwortebe- nen: RC7020 OEM = 1. Priorität SERVICE = 2. Priorität ENDUSER = 3. Priorität Folgende Werte sind ab Werk program- miert: Ebene Benutzer Kennwort änderbar änderbar... -
Seite 9: Konfiguration - Systemzeit
Netzwerk ihr RC7020 gehört. • Gateway ist die Adresse eines lokalen Routers, der sich im gleichen Netzwerk befindet wie das RC7020 und für die Weiterleitung der Daten an Ziele aus- serhalb dieses Netzwerkes zuständig ist. • DNS ist für die Adresseingabe des DNS-Servers. -
Seite 10: Konfiguration - Dynamische Ip
RC7020 für die Kommunikation im eBUS Protokoll. Diese Adresse muss nur dann angepasst werden, wenn mehrere RC7020 in einer Anlage betrieben werden oder wenn diese Adresse anderen Teilnehmern bereits vergeben wurde. • Name ist der Name des RC7020 im eBUS-Verbund. -
Seite 11: Konfiguration - Alarm
Diese Funktion ist nur sinnvoll in Verbindung mit entsprechend einge- richteten Servern - auf temdns.ch! 3.7 Konfiguration - Neustart RC7020 m u l t i Ein Neustart veranlasst ein Neustart des RC7020. Dieser Neustart verändert die RC7020 Einstellungen welche am RC7020 vor- genommen wurden nicht! -
Seite 12: Anlage - Scan
3.8 Anlage - Scan RC7020 m u l t i Die Funktion Anlage beinhaltet folgende Unterfunktionen: RC7020 • Scan (Geräte und Funktionen) • Geräte und Funktionen • Parameter Aufzeichnen • Kurzwahlmenu 1. Ein Scan muss immer beim Aufstar- ten und/oder bei jeder Änderung der angeschlossenen Geräte durchge-... -
Seite 13: Passworteingabe Ebus-Gerät
3.9.1 Passworteingabe eBUS-Gerät RC7020 m u l t i Die Passworteingabe erfolgt unter GLO- BALFUNKTIONEN: RC7020 1. Klicken Sie auf Passwort 2. Im Feld Wert das Passwort schrei- ben und auf den Button Speichern RC7020 klicken, das Passwort wird dem Reg- ler übermittelt. -
Seite 14: Parameter Einstellen
Einstellungen. Im Beispiel wird unter der Funktion HEIZKREIS 1 der Parameter 03:00 Raumschutztemperatur angewählt. 1. Im Feld Wert die gewünschte Tem- peratur schreiben und auf den Button Speichern klicken, der Wert wird dem Regler übermittelt. Die erfolgreiche Übermittlung wird in der Statusleiste angezeigt. -
Seite 15: Anlage - Parameter Aufzeichnen
3.10 Anlage - Parameter Aufzeichnen RC7020 m u l t i Bevor die Aufzeichnung durchgeführt RC7020 werden kann, müssen die Messwerte und Aktoren ausgewählt werden. Beispiel: Heizkreis 1 - Soll- + Istwerte 1. Die Funktion Aufzeichnungsliste einblenden aktivieren! Das Feld... -
Seite 16: Anlage - Parameter Aufzeichnen
3.10 Anlage - Parameter Aufzeichnen RC7020 m u l t i Konfiguration: RC7020 PollRate = Aufzeichnungsinterwall (s) Es kann ein Wert pro Sekunde aufge- zeichnet werden. Default min. max. 60 Sek. 1 Sek. 3600 Sek. Pro Zeitblock wird ein Eintrag (Zeile) ge-... -
Seite 17: Anlage - Kurzwahlmenu
3.11 Anlage - Kurzwahlmenu RC7020 m u l t i Diese Funktionen sind nur für Regler der Baureihe SE 6xx4 OGZ/WPC verfügbar! Das Kurzwahlmenu beinhaltet je nach RC7020 Geräteversion folgende Funktionen: • Betriebswahl • Behaglichkeit • Partytimer • Ferien 1. Die Funktion wählen und mit Aus- führen bestätigen! -
Seite 18: Unsere Vorherige Ausdrückliche Zustim- 3.12 Fehlermeldung
3.12 Fehlermeldung RC7020 m u l t i Bei einer Fehlermeldung wird diese im RC7020 Fenster unten links gemeldet. 1. Beim Draufklicken erscheint das Fehlerprotokoll! 2. Beispiel: Busstörung Fernbedie- nung Fehler Gerät SE 6001 WPC STA Fehlerbehebung: Nummer Text Busstörung Fernbedienung... -
Seite 19: Haftung
TEM Produkten berechtigen nicht zur Herausgabe von Updates. Wir weisen darauf hin, dass die Datenübertragung im Internet Sicherheitslücken aufweisen kann. Ein lückenloser Schutz der Daten vor dem Zugriff durch Dritte ist nicht möglich. TEM übernimmt keinerlei Haftung für Schäden, die im Zusammenhang mit der Datenübertragungs-, Daten-, und Zugriffssicherheit stehen. -
Seite 20: Technische Daten Rc7020
Technische Daten RC7020 Betriebsspannung 5 VDC Stromaufnahme 200 mA Umgebungstemperatur im Betrieb 0 °C ... 50 °C Umgebungstemperatur Lager/Transport -20 °C ... 60 °C Feuchtigkeit im Betrieb max. 85 %; nicht kondensierend eBUS Busleitung, Länge, Querschnitt: 2-Draht Bus, max. 50 m, min. 0,5 mm... -
Seite 21: Index
Index Alarm ................... 11 Verbindung der Einzelkomponente ........6 Anschluss über einen Router ..........6 Anwendung ................7 Arbeiten mit RC7020 ............. 7 Zugriff über Internet ............... 6 Benutzerprofil ................. 8 Direkter Anschluss ..............6 Dynamische IP ..............10 eBUS ................... 10 Fehlermeldung .............. - Seite 22 Notiz:...
- Seite 23 Notiz:...
-
Seite 24: Herstellung Oder Vertrieb
Herstellung oder Vertrieb:...
