Arbeitsschritt 1 - Contec Ultralight Montageanleitung

Arbeitsschritt 1

Vormontage der Profile
Die Vario-Line-Profile 45T werden nach Vorgaben aus der Modulplanung mit dem Knick-Fix-Aufstellwinkel
VUL verschraubt.

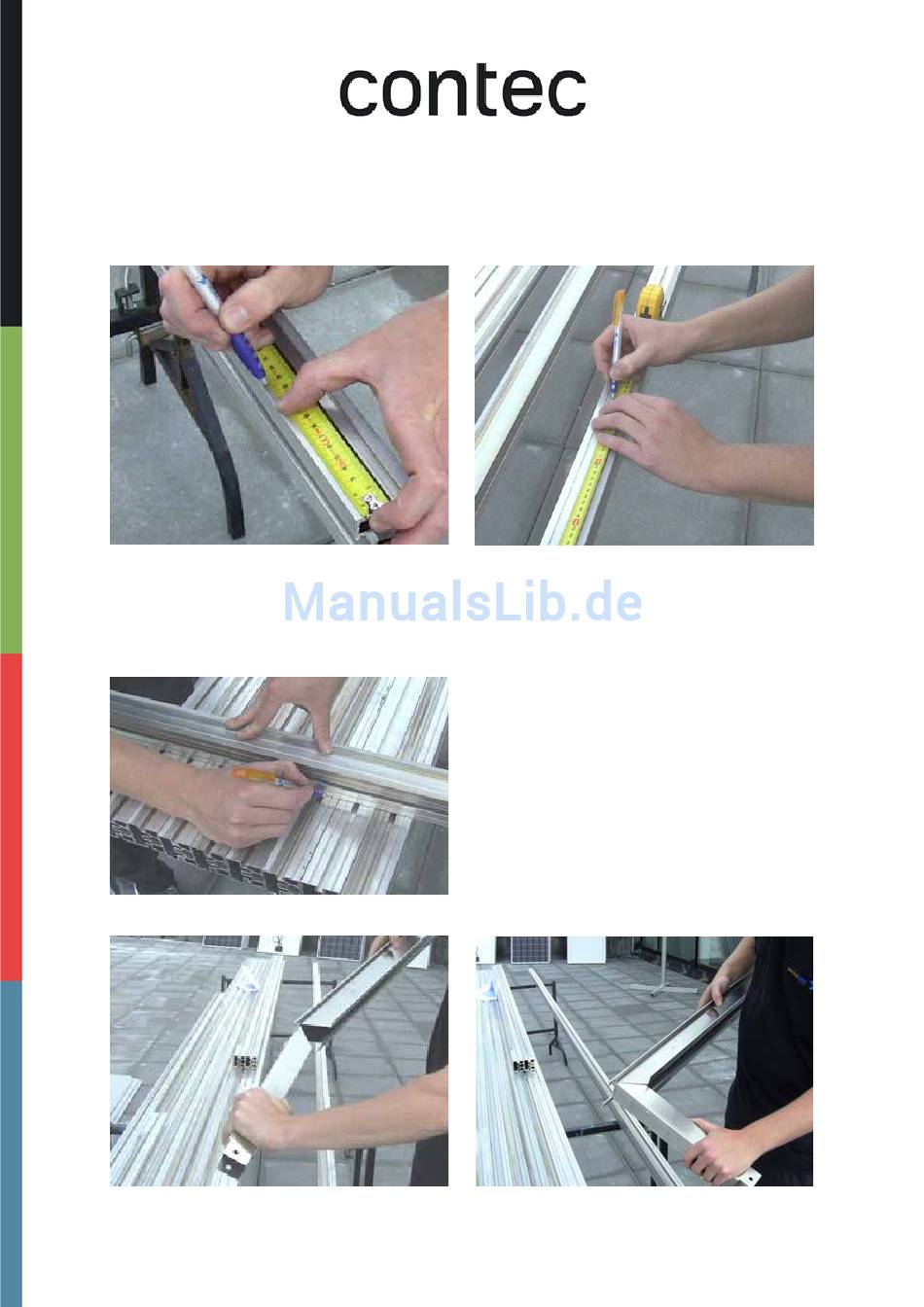

Hierzu wird an den Seitenkanal des Profils 45T jeweils der erste Befestigungspunkt vorne angezeichnet.
Dieser Punkt sollte einen Mindestabstand von 120 mm zum Profilende nicht unterschreiten.
Der Modul-Verschattungsabstand (siehe Modulplanung) wird für weitere Bezugspunkte fortlaufend
verwendet.
Der Aufstellwinkel Knick-Fix VUL wird von Hand auf ca. 90° gebogen. Jeder Winkel wird mit vier Schrauben
befestigt.
Unser Tipp: Bereiten Sie auf einer Ablage (z.B. Holzböcke) mehrere Profile vor, um die verschraubten
Aluminiumprofile auf dem Dach zu verteilen.
Unser Tipp:
Legen Sie weitere Profilschienen
nebeneinander und übernehmen Sie die
Markierungen vom ersten Profil auf die Weiteren.
7
