Inhaltszusammenfassung für Contec ultralight

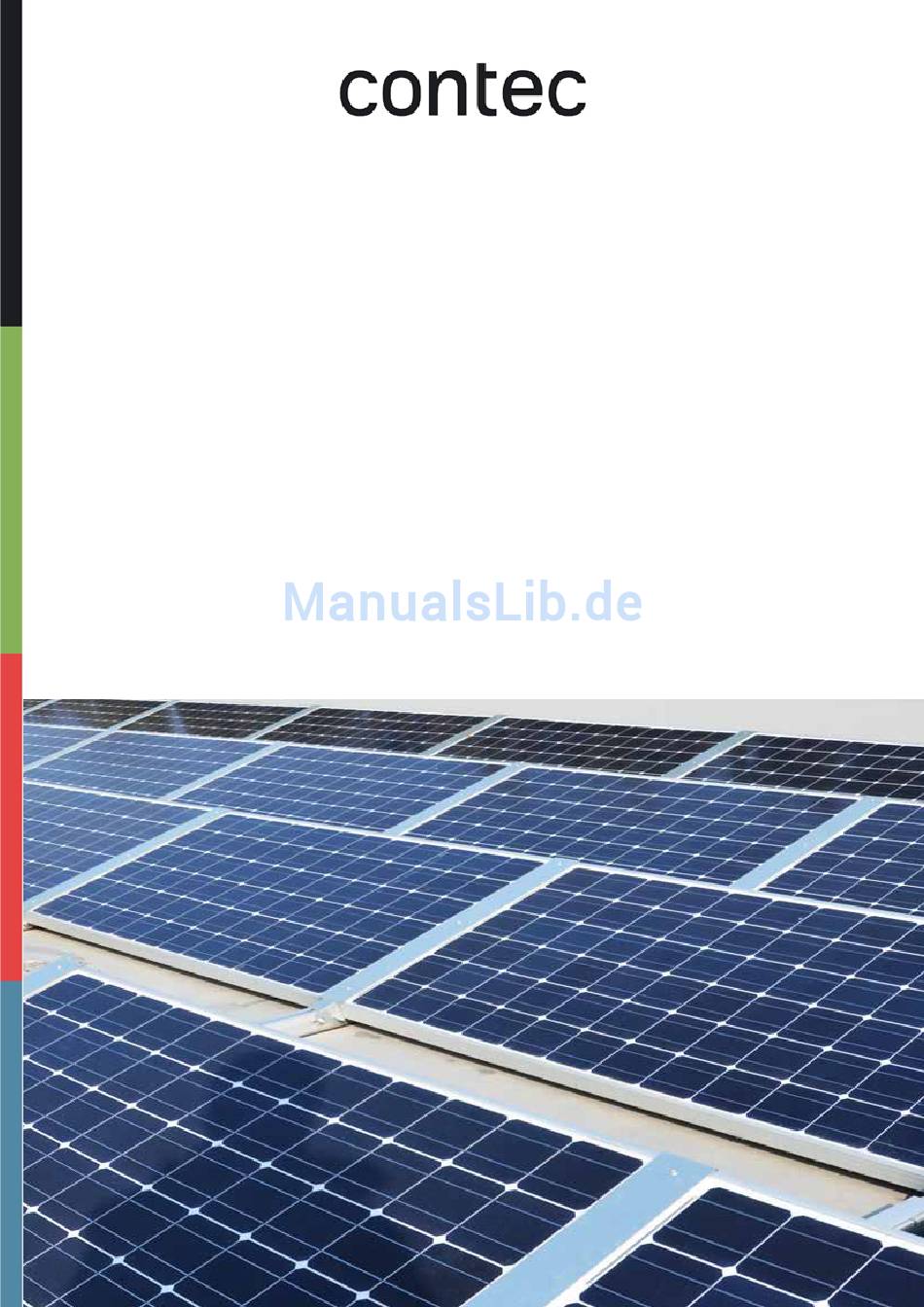

- Seite 1 Montageanleitung Contec.ultralight...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Informationen ......................3 Allgemeines & Wichtiges......................4 Allgemeine Sicherheitshinweise ....................5 Vor der Montage ..........................6 Arbeitsschritt 1 ..........................7 Arbeitsschritt 2 ......................... 10 Arbeitsschritt 3 ......................... 12 Arbeitsschritt 4 ......................... 13 Arbeitsschritt 5 ......................... 14... -
Seite 3: Technische Informationen
Technische Informationen Flachdach-Montagesystem: Contec.ultralight Systemmass 163.3 cm 170.3 cm Dachbelastung < 8.5 kg/m Geringe Dachlast durch das Montagesystem, da in der Regel keine zusätzlichen Lasten durch Kies o. ä. benötigt werden. Material Aluminium und Edelstahl Modulneigung Frei wählbarer Aufstellwinkel von 15° bis 28°... -
Seite 4: Allgemeines & Wichtiges
Aufgrund der Leichtbauweise bleibt so nur wenig Spielraum zum Errichten einer Photovoltaikanlage. Mit Contec.ultralight ist es nun möglich, auch auf Dächern mit geringen Dachlastreserven eine Anlage zu betreiben, denn mit Dachlasten von < 8,5 kg/m² ist Contec.ultralight ein wahres Leichtgewicht. -
Seite 5: Allgemeine Sicherheitshinweise
Zu Ihrer Sicherheit halten Sie sich bitte an alle Baubestimmungen und Unfallverhütungsvorschriften. Alle Arbeiten sollten nur durch autorisiertes und qualifiziertes Fachpersonal durchgeführt werden. Eine zusätzliche Auflast beim Contec.ultralight kann in einigen Fällen notwendig sein. Diese wird durch Contec AG vorgegeben und muss unbedingt eingehalten werden. Daher gilt diese Montageanleitung nur in Verbindung mit dem objektspezifischen Ballastierungsplan. -
Seite 6: Vor Der Montage
Vor der Montage muss die Dachfläche besenrein von Fremdkörpern, wie Kies oder Ähnlichem befreit werden. Vor der Montage muss das Dach auf Unebenheiten überprüft werden (ggf. Rücksprache mit Contec AG hal- ten). Benötigte Werkzeuge und Materialien für die Montage... -
Seite 7: Arbeitsschritt 1
Arbeitsschritt 1 Vormontage der Profile Die Vario-Line-Profile 45T werden nach Vorgaben aus der Modulplanung mit dem Knick-Fix-Aufstellwinkel VUL verschraubt. Hierzu wird an den Seitenkanal des Profils 45T jeweils der erste Befestigungspunkt vorne angezeichnet. Dieser Punkt sollte einen Mindestabstand von 120 mm zum Profilende nicht unterschreiten. Der Modul-Verschattungsabstand (siehe Modulplanung) wird für weitere Bezugspunkte fortlaufend verwendet. - Seite 8 Die erste Schraube wird an dem Markierungspunkt angesetzt und bis auf 10 mm in das Profil geschraubt. Diese Schrauben dienen als Anschlagpunkt für die Aufstellwinkel. Der nächste Befestigungspunkt ist die hintere Bohrung am Aufstellwinkel auf derselben Seite. Es ist unbedingt darauf zu achten, dass sich die Gehrungskante auf Stoss (!) befindet und der Winkel somit exakt 90°...
- Seite 9 Die Montageprofile werden nun an der Stellflächenseite (siehe Foto oben) mit der mitgelieferten EPDM-Folie beklebt. Das Profil ist vorher von groben Verunreinigungen und Wassertropfen zu befreien. Die EPDM-Folie ist so zu verlegen, dass sie gleichmässig an den Profilenden übersteht und kein direkter Kontakt zwischen Aluminium und Dachhaut bestehen kann.
-
Seite 10: Arbeitsschritt 2
Arbeitsschritt 2 Positionierung der vorgefertigten Teile Die Dachfläche ist besenrein zu säubern, so dass keine Verunreinigungen zurückbleiben und keine Fremdkörper an den Stellflächen der Aluminiumprofile verbleiben. Die Abstände zwischen den Vario-Line 45T Profilen in horizontaler Richtung sind direkt abhängig von den eingesetzten Modulen. - Seite 11 Als nächstes werden die rückseitigen Aerodynamikbleche am Aufstellwinkel angeschraubt (siehe unteres Bild). Die Schrauben sollten zunächst nicht fest angeschraubt werden. Das erleichtert das spätere Einschieben der Module. Hier gibt es verschiedene Möglichkeiten die Installation fortzuführen. Zwei Möglichkeiten führen wir hier auf. Möglichkeit 1: Wenn in jedem zweiten Modulfeld zunächst die Aerodynamikbleche montiert werden und...
-
Seite 12: Arbeitsschritt 3
Arbeitsschritt 3 Einschieben und Verkabeln der Module Es ist unbedingt darauf zu achten, dass der Biegeradius mindestens 5 cm beträgt (oberes Bild). Nach dem Zusammenstecken der Stecker kann das Modul bis zum Anschlag heruntergeführt werden. Diese Vorgehensweise wiederholt sich nun bei den restlichen Modulen. -
Seite 13: Arbeitsschritt 4
Arbeitsschritt 4 Sichern der Module Um das Modul zu sichern, sind die hinteren Laschen von Hand umzubiegen. Die Laschen sind so konstruiert, dass diese einige Male, z.B. zum Austausch eines Moduls, hin- und hergebogen werden können. Nach häufigem Biegen ist ein Bruch der Lasche nicht auszuschliessen. -
Seite 14: Arbeitsschritt 5
Die Aufstellung von einzelnen Modulpaaren, sowie das Aufstellen der Module abweichend von der Planung durch Contec AG, ist nur nach Abstimmung und schriftlicher Genehmigung des Herstellers zulässig. Sollte eine zusätzliche Beschwerung der Anlage durch Contec AG angegeben worden sein, erfolgt dieses durch die entsprechend hierfür konstruierten Beschwerungshalter. Die Beschwerungshalter sind nach Vorgabe von Contec AG zu setzen. - Seite 15 Als Abmessungen empfehlen sich z. B: 40 x 20 x 5 cm oder 30 x 15 x 8 cm. Die durch Contec AG vorgegebenen Montagepunkte der Befestigungshalter sind einzuhalten. Das zusätzliche Gewicht entspräche dann ca. 10 kg pro Beschwerungshalter.
- Seite 16 Contec.ultralight...
