Daikin RXR28EV1B8 Installationsanleitung Seite 10

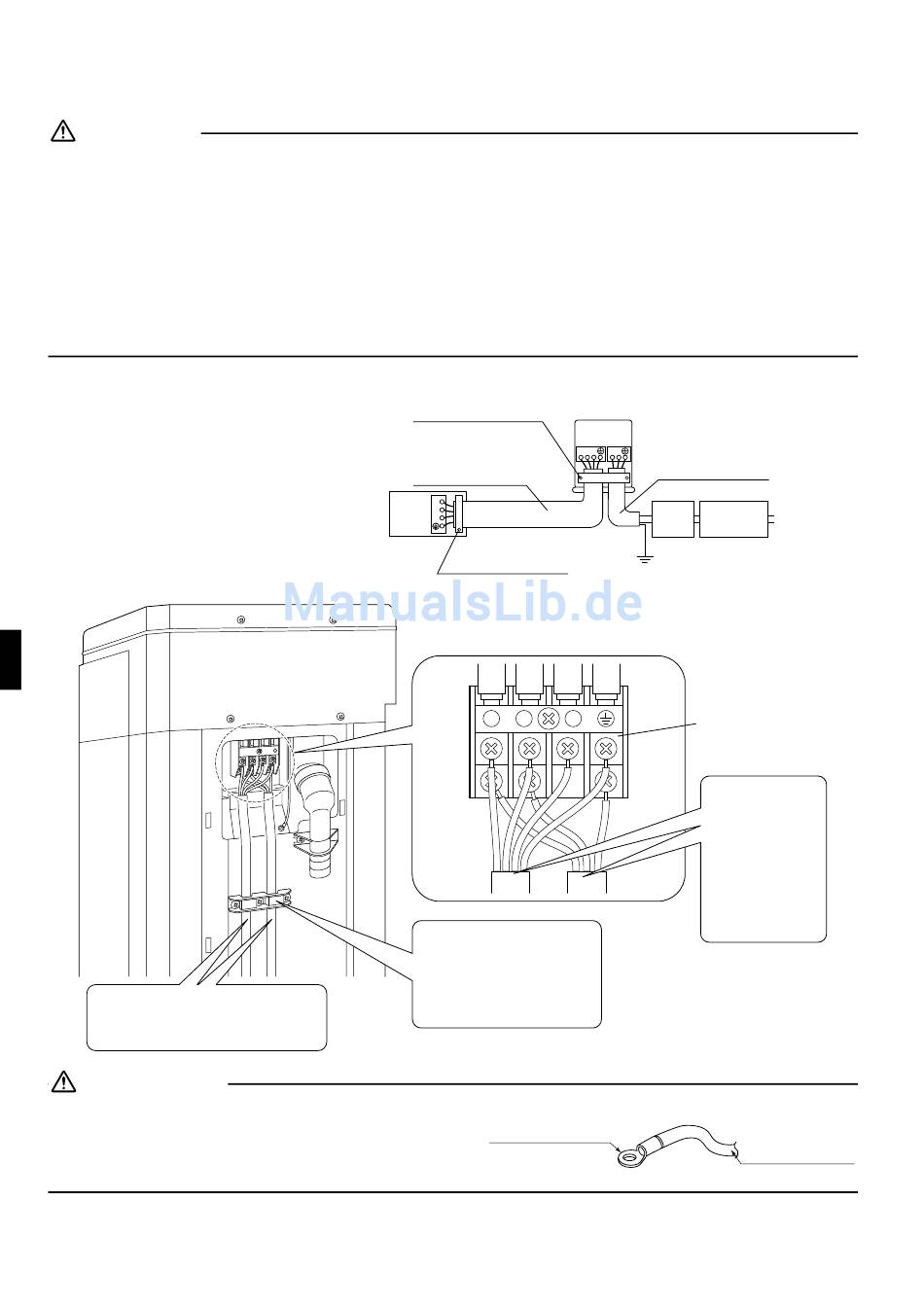

Verkabelung
WARNUNG
1) Verwenden Sie keine verdrillten Kabel, Litzen (ACHTUNG (1)), Verlängerungskabel oder mehrere Geräte an einer Steck-
dose, da diese zur Überhitzung, Stromschlag oder einem Brand führen können.
2) Verwenden Sie im Gerät keine örtlich beschafften Elektroteile. (Verzweigen Sie die Stromversorgung für die Ablaufpumpe,
etc. von der Anschlusseinheit nicht.) Ansonsten kann ein Stromschlag oder ein Brand die Folge sein.
3) Da diese Geräte durch einen Inverter geregelt werden, muss beim Einsatz eines FI (RCD) ein allstromsensitiver RCD als
Absicherung verwendet werden. Wird ein anderer FI Typ gewählt, kann ein ausreichender Schutz nicht garantiert werden.
4) Verwenden Sie eine Sicherung mit einem Spalt von mindestens 3mm, die alle Pole gleichzeitig trennt.
5) Die Erdschluss-Sicherung muss mit 30mA oder niedriger arbeiten.
6) Verbinden Sie den Stromdraht nicht mit dem Innengerät. Ansonsten kann ein Stromschlag oder ein Brand die Folge sein.
• Schalten Sie die Sicherung NICHT ein, bis alle Arbeiten abgeschlossen sind.
1) Entfernen Sie die Isolation des Kabeldrahts
(20mm).
2) Schließen Sie die Verbindungskabel zwis-
chen Innen- und Außengeräten so an, dass
die Nummern der Anschlussklemmen
übereinstimmen. Ziehen Sie die
Schrauben der Anschlussklemmen fest an.
Zum Anziehen der Schrauben wird die Ver-
wendung eines Flachkopfschraubendrehers
empfohlen. Die Schrauben befinden sich auf
der Klemmenleiste.
Verwenden Sie den
angegebenen Kabeltyp und
schließen Sie diesen sicher an.
ACHTUNG (1)
Stehen aus bestimmten Gründen nur verdrillte Kabel zur Verfü-
gung, versehen Sie deren Enden mit Kabelschuhen.
Schieben Sie die runden Klemmanschlüsse bis zur Isolierung
und klemmen Sie fest.
9
Die Drähte sicher mit den
Klemmenschrauben befestigen.
Verbindungskabel
4-core ,5mm² oder mehr
60245 IEC 57
H05RN
Inneneinheit
3
2
1
Außeneinheit
2 3
2
3
Die Drähte sicher mit den
Klemmenschrauben
befestigen.
1 2 3
Befestigen Sie den
Kabelhalter so sicher,
dass auf die Anschlüsse
keine Kräfte von außen
einwirken können.
Runder
Klemmanschluss
Netzanschlusskabel
3-core 2,5mm² oder mehr
L N
60245 IEC 57
H05RN
Schutzs-
Stromversorgung
chalter,
Erdschlußschalter
50Hz 220-240V
6A
Erde
Anschlusseinheit
Netzstrom
Verlegen Sie
die Kabel so,
dass der
Wartungsdeckel
ohne
Behinderung
geschlossen
werden kann.
Verdrilltes Kabel
■Deutsch
