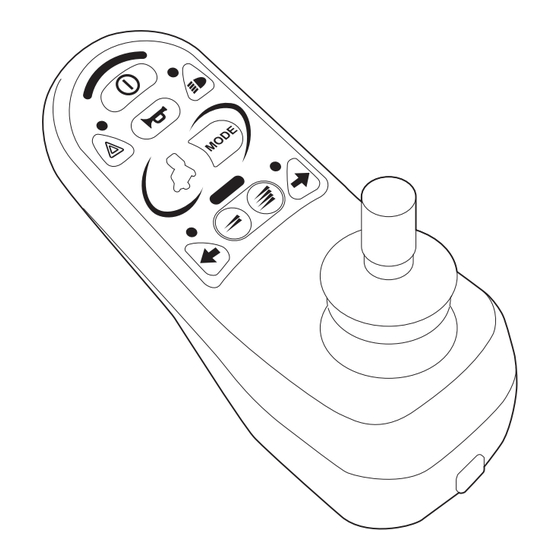

- Seite 1 GEBRUIKERSHANDLEIDING BEDIENINGSKASTEN USER MANUAL CONTROLS BEDIENUNGSANLEITUNG STEUERKASTEN MANUEL D’UTILISATION BOÎTIER DE COMMANDE R-NET ENTRY LEVEL 9006416B...
- Seite 3 Nederlands..................4 English....................17 Deutsch...................30 Français...................43...
-
Seite 4: Nederlands
Handicare voert een beleid van continue product verbetering, wijzigingen zijn derhalve voorbehouden. De verstrekte informatie is geldig voor het product in standaard uitvoering. Handicare kan derhalve niet aansprakelijk worden gesteld voor eventuele schade voortvloeiend uit de van de standaard uitvoering afwijkende specifi... -
Seite 5: Inhaltsverzeichnis
Inhoudsopgave | 5 Voorwoord 1.1 Deze gebruikershandleiding De bedieningskast 2.1 R-net entry level bedieningskast Rijden met de rolstoel via de bedieningskast 3.1 Aan- en uitzetten van de bedieningskast 3.2 Rijden met de rolstoel 3.3 Snelheid Het bedienen van elektrische verstellingen 4.1 Het kiezen van de gewenste verstelling Verlichting Storingen... -
Seite 6: Voorwoord
Naast deze gebruikershandleiding is er ook een servicehandleiding voor de gekwalifi ceerde specialist beschikbaar. NEEM CONTACT OP MET HANDICARE IN GEVAL VAN EEN VISUELE HANDICAP. -
Seite 7: De Bedieningskast
De bedieningskast | 7 De bedieningskast 2.1 R-net entry level bedieningskast Een bedieningskast heeft in de basis drie functies: • Het rijden en besturen van de rolstoel • Het bedienen van elektrische zitverstellingen • Via de besturingskast kunnen de accu’s van de rolstoel worden opgeladen Er zijn verschillende besturingssystemen op de markt voor elektrische rolstoelen. - Seite 8 8 | De bedieningskast Figuur 2 Onderdeel Functie Joystick In de ‘rijden’ modus: rijden en sturen In de ‘verstellingen’ modus: • Links/rechts om de verstelling te selecteren • Voor/achter om de verstelling te activeren Aan/uit knop Aan of uitzetten van de bedieningskast C.
-
Seite 9: Rijden Met De Rolstoel Via De Bedieningskast
Rijden met de rolstoel via de bedieningskast | 9 Rijden met de rolstoel via de bedieningskast 3.1 Aan- en uitzetten van de bedieningskast Om met de rolstoel te kunnen rijden of om de elektrische verstellingen te kunnen bedienen moet de bedieningskast aan worden gezet. Druk daartoe op de aan/uitknop (B in fi... -
Seite 10: Het Bedienen Van Elektrische Verstellingen
10 | Het bedienen van elektrische verstellingen Het bedienen van elektrische verstellingen Niet iedere rolstoel is uitgerust met elektrische verstellingen. We onderscheiden hier vier elektrische verstellingen van het zitsysteem: • Kantelverstelling • Hoog/Laag verstelling • Rugverstelling • Beensteunverstelling 4.1 Het kiezen van de gewenste verstelling 1. -
Seite 11: Verlichting
Verlichting | 11 Verlichting Met de R-net entry level kunnen de volgende indicatoren worden aangestuurd: • Verlichting (I in fi guur 2) • Waarschuwingslichten (J in fi guur 2) • Knipperlichten (K1 & K2 in fi guur 2) -
Seite 12: Storingen
Met andere woorden; de joystick niet bewegen tijdens het aanzetten van de bedieningskast. Storingslijst Een uitgebreide storingslijst is door de dealer te vinden in de bijlage van de service handleiding (enkel voor gekwalifi ceerde specialisten). Deze is beschikbaar op www.handicare.com... -
Seite 13: Vergrendelen Van De Bedieningskast
Vergrendelen van de bedieningskast | 13 Vergrendelen van de De rolstoel ontgrendelen bedieningskast Als het besturingssysteem is uitgeschakeld, druk dan op de aan/uit-knop. Steek een door PGDT geleverde sleutel in Het besturingssysteem kan op twee manieren worden vergrendeld. Hetzij met behulp de opladeraansluiting op de joystickmodule van een knopvolgorde op het toetsenbord, en haal hem er weer uit. -
Seite 14: Technische Specifi Caties
14 | Technische specifi caties Technische specifi caties 24 Vdc Supply Voltage: 16Vdc to 35Vdc Operating Voltage: 35Vdc Peak Voltage: -40Vdc Reverse Battery Current: 20kHz ± 0.5% PWM Frequency: 12/24Vdc Brake Voltage: 200 μ A min. Brake Current: 1A max. Use only Neutrik NC3MX Charger Connector: 12Arms max. -
Seite 15: Technische Schema's
Technische schema’s | 15 Technische schema’s 9.1 Elektrisch aansluitschema De technische schema’s vindt u ook op de kap van het specifi eke elektronische component. 70 A Fuse 9006378B Figuur 4 lights right lights left mounting holes backrest tilt legrest right legrest left high/low high/low... -
Seite 16: Aansluitschema Acculader
16 | Technische schema’s seat RWD seat FWD motor battery motor 9002464 Powermodule R-net EL (90A) mounting holes 9006378B Figuur 6 9.2 Aansluitschema acculader De joystick heeft een standaard confi guratie die is voorzien van een ‘3-pins-aansluiting’. Zorg ervoor dat de aansluiting van de acculader op correcte wijze is gebruikt zodat de ‘negatieve pool’ en de inhibit zijn verbonden, zodat het systeem voorkomt dat de rolstoel kan rijden op het moment dat accu wordt geladen. -
Seite 17: English
The information provided is valid for the product in its standard version. Handicare can therefore not be held liable for any damage resulting from specifi cations of the product deviating from the standard confi... - Seite 18 18 | Introduction 1.1 This user manual The controller 2.1 R-net entry level controller Driving the wheelchair with the controller 3.1 Switching the controller on or off 3.2 Driving the wheelchair 3.3 Speed Operating the electrical adjustment options 4.1 Selecting the desired adjustment option Lights Troubleshooting Locking the controller...
- Seite 19 If one of the user manuals was not included with your wheelchair, please contact your dealer immediately. In addition to this user manual, there is also a service manual for qualifi ed specialists. CONTACT HANDICARE IF YOU HAVE A VISUAL IMPAIRMENT.
- Seite 20 20 | The controller The controller 2.1 R-net entry level controller A controller will usually have three basic functions: • Driving and steering a wheelchair • Operating electrical seat adjustments • Charging the wheelchairs batteries There are many different control systems for wheelchairs on the market.
- Seite 21 The controller | 21 Figure 2 Part Function A. Joystick In the ‘drive’ mode: driving and steering In the ‘adjustment options’ mode: • Left/right to select the adjustment options • Front/back to control the adjustment options B. On/off switch Switching the controller on or off C.
-
Seite 22: Driving The Wheelchair With The Controller
22 | Driving the wheelchair with the controller Driving the wheelchair with the controller 3.1 Switching the controller on or To be able to drive or operate the electronic adjustment options of the wheelchair, the controller must be switched on. Press the on/off button (B in fi... -
Seite 23: Selecting The Desired Adjustment Option
Operating the electrical adjustment options | 23 Operating the electrical adjustment options Not every wheelchair has been equipped with electrical adjustment options. We make a distinction between four different adjustment options to the seating system: • Tilt adjustments • High/low adjustments •... - Seite 24 24 | Lights Lights With the R-net entry level it is possible to control the following lights: • Lights (I in fi gure 2) • Hazard Lights (J in fi gure 2) • Direction indicators (K1 & K2 in fi gure 2)
- Seite 25 Malfunctions list An extended malfunction list can be found in the appendix of the service manual (for qualifi ed specialists only). The service manual can be found on www.handicare.com...
-
Seite 26: Locking The Controller
26 | Locking the controller Locking the controller The control system can be locked in one of two ways. Either using a button sequence on the keypad or with a physical key. How the control system is locked depends on how the wheelchair manufacturer has programmed the system. -
Seite 27: Technical Specifications
Technical specifi cations | 27 Technical specifi cations 24 Vdc Supply Voltage: 16 Vdc to 35 Vdc Operating Voltage: 35 Vdc Peak Voltage: -40 Vdc Reverse Battery Current: 20 kHz ± 0.5 % PWM Frequency: 12/24 Vdc Brake Voltage: 200 μ A min. Brake Current: 1A max. -
Seite 28: Technical Diagrams
28 | Technical diagrams Technical diagrams 9.1 Technical diagram The technical diagrams can also be found on the cover of the specifi c electronic component. 70 A Fuse 9006378B Figure 4 lights right lights left mounting holes backrest tilt legrest right legrest left high/low high/low... -
Seite 29: Technical Diagram Battery Charger
Technical diagrams | 29 seat RWD seat FWD motor battery motor 9002464 Powermodule R-net EL (90A) mounting holes 9006378B Figure 6 9.2 Technical diagram battery charger The controller’s standard confi guration includes a ‘3-pin connection’. Ensure that the battery charger is properly connected so that the ‘negative pole’... -
Seite 30: Deutsch
Die verfügbaren Informationen wurden mit aller möglichen Sorgfalt zusammengestellt, Handicare kann jedoch nicht haftbar gemacht werden für eventuelle Fehler innerhalb der Informationen oder für Folgen daraus. Handicare kann nicht haftbar gemacht werden für Schäden, die durch die Arbeiten Dritter entstanden sind. -
Seite 31: Inhalt
Inhalt | 31 Vorwort 1.1 Diese Anleitung Die Bedieneinheit 2.1 R-net entry level Bedieneinheit Fahren mit Hilfe der Steuerung 3.1 Ein- oder Ausschalten der Steuerung 3.2 Fahren mit dem Rollstuhl 3.3 Geschwindigkeit Das Bedienen der elektrischen Einstellungen 4.1 Die Wahl der gewünschten Einstellung Beleuchtung Störungen Verriegeln der Bedieneinheit... -
Seite 32: Vorwort
Anleitungen nicht im Lieferumfang Ihres Rollstuhls enthalten sein, wenden Sie sich bitte sofort an Ihren Händler. Zusätzlich zu dieser Bedienungsanleitung gibt es auch eine Serviceanleitung für qualifi zierte Fachleute. WENDEN SIE SICH AN HANDICARE, WENN SIE EINE SEHBEHINDERUNG HABEN. -
Seite 33: Die Bedieneinheit
Die Bedieneinheit | 33 Die Bedieneinheit 2.1 R-net entry level Bedieneinheit Eine Steuerung hat drei grundlegende Funktionen: • Das Fahren und Lenken des Rollstuhls • Das Bedienen der elektrischen Sitzeinstellung • Die Akkus des Rollstuhls können über die Steuerung aufgeladen werden Es sind verschiedene Steuersysteme für elektronische Rollstühle auf dem Markt. - Seite 34 34 | Die Bedieneinheit Abbildung 2 Komponente Funktion A. Joystick Im ‘Fahrmodus“: Fahren und Lenken Im ‘Einstellungsmodus“: • Links/rechts zur Auswahl der Einstellung • Nach vorne/hinten zur Aktivierung der Einstellung B. Ein-/Ausschalter Ein- oder Ausschalten des Steuerkastens C. Hupe Warnendes Tonsignal D.
-
Seite 35: Fahren Mit Hilfe Der Steuerung
Fahren mit Hilfe der Steuerung | 35 Fahren mit Hilfe der Steuerung 3.1 Ein- oder Ausschalten der Steuerung Um mit dem Rollstuhl fahren zu können oder um die elektrischen Einstellungen vornehmen zu können, muss die Steuerung eingeschaltet werden. Drücken Sie hierzu auf den Ein-/ Ausschalter (B in Abbildung 2). -
Seite 36: Das Bedienen Der Elektrischen Einstellungen
36 | Das Bedienen der elektrischen Einstellungen Das Bedienen der elektrischen Einstellungen Nicht jeder Rollstuhl ist so ausgestattet, dass er elektrisch verstellt werden kann. Wir unterscheiden vier elektrische Einstellungen des Sitzsystems: • Sitzneigung (Kantelung) • Höheneinstellung • Rückeneinstellung • Beinstützeneinstellung 4.1 Die Wahl der gewünschten Einstellung 1. -
Seite 37: Beleuchtung
Beleuchtung | 37 Beleuchtung Mit R-net entry level können folgende Beleuchtungselemente gesteuert werden: • Beleuchtung (I in Abb. 2) • Warnblinker (J in Abb. 2) • Blinker (K1 & K2 in Abb. 2) -
Seite 38: Störungen
Einschalten in Nullposition befi ndet. Mit anderen Worten: Den Joystick beim Einschalten des Steuerkastens nicht bewegen. Fehlerbehebung Eine umfangreiche Liste zur Fehlerbehebung fi ndet der Händler in der Anlage zur Serviceanleitung (nur für qualifi zierte Spezialisten). Diese ist verfügbar auf www. handicare.com... -
Seite 39: Verriegeln Der Bedieneinheit
Verriegeln der Bedieneinheit | 39 Verriegeln der So lösen Sie die Sperrung des Rollstuhls; Bedieneinheit Wenn der Bedieneinheit ausgeschaltet ist, drücken Sie die Ein/Aus-Taste. Stecken Sie einen von PGDT gelieferten Für die Sperrung der Bedieneinheit gibt es zwei Methoden: entweder eine Tastenfolge Schlüssel in den Ladegerätanschluss am auf dem Tastenfeld oder mit einem physischen Joystick-Modul und ziehen Sie ihn wieder... -
Seite 40: Technische Daten
40 | Technische Daten Technische Daten 24 Vdc Versorgungsspannung: 16Vdc bis 35Vdc Betriebsspannung: 35Vdc Maximalspannung: -40Vdc Batteriesperrspannung: 20kHz ± 0.5% PWM-Frequenz: 12/24Vdc Bremsspannung: 200 μ A min. Bremsstrom: 1A max. Nur Neutrik NC3MX verwenden Ladeanschluss: 12Arms max. Batterieladespannung: R-Net 80 80A Max. -
Seite 41: Technische Diagramme
Technische Diagramme | 41 Technische Diagramme 9.1 Skizze der Elektroanschlüsse Die technischen Schaltpläne fi nden Sie auch auf dem Gehäuse des betreffenden elektronischen Bauteils. 70 A Fuse 9006378B Abbildung 4 lights right lights left mounting holes backrest tilt legrest right legrest left high/low high/low... -
Seite 42: Anschlussskizze Akkuladegerät
42 | Technische Diagramme seat RWD seat FWD motor battery motor 9002464 Powermodule R-net EL (90A) mounting holes 9006378B Abbildung 6 9.2 Anschlussskizze Akkuladegerät Der Joystick hat eine Standardkonfi guration mit einem „3-Pin-Anschluss“. Achten Sie darauf, dass der Anschluss des Akkuladers ordnungsgemäß verwendet wird, so dass der „negative Pol“ und die Sperrung verbunden sind. -
Seite 43: Français
Handicare. Les informations fournies sont basées sur des données générales relatives aux constructions connues au moment de leur parution. Handicare mettant en œuvre une politique d’amélioration constante de ses produits, des modifi cations sont donc sous réserve. - Seite 44 44 | Préface 1.1 Ce manuel Le boîtier de commande 2.1 Boîtier de commande R-net entry level Circuler avec le fauteuil roulant à l‘aide du boîtier de commande 3.1 Mettre en marche et éteindre le boîtier de commande 3.2 Conduire le fauteuil roulant 3.3 Vitesse Le fonctionnement des réglages électriques 4.1 Sélection du réglage souhaité...
-
Seite 45: Préface
Ce manuel vous aidera à utiliser et entretenir en toute sécurité le boîtier de commande de votre fauteuil roulant. Ce manuel constitue un complément au manuel d’utilisation général fauteuil roulant de Handicare. Le cas échéant, ce manuel se réfère aux autres manuels, comme précisé ci-dessous. ... -
Seite 46: Le Boîtier De Commande
46 | Le boîtier de commande Le boîtier de commande 2.1 Boîtier de commande R-net entry level Un boîtier de commande dispose de trois commandes de base : • La conduite et la commande du fauteuil roulant • Le fonctionnement des réglages électriques de l’assise •... - Seite 47 Le boîtier de commande | 47 Figure 2 Pièce Fonction Levier de commande En mode « conduite » : rouler et diriger En mode « réglage» : • Gauche/droite pour sélectionner le réglage • Avant/arrière pour activer le réglage Bouton ON/OFF Mettre en marche ou éteindre le boîtier de commande Klaxon Avertisseur sonore...
-
Seite 48: Circuler Avec Le Fauteuil Roulant À L'aide Du Boîtier De Commande
48 | Circuler avec le fauteuil roulant à l‘aide du boîtier de commande Circuler avec le fauteuil roulant à l‘aide du boîtier de commande 3.1 Mettre en marche et éteindre le boîtier de commande Pour pouvoir rouler avec le fauteuil ou effectuer les réglages électriques, le boîtier de commande doit être allumé. -
Seite 49: Le Fonctionnement Des Réglages Électriques
Le fonctionnement des réglages électriques | 49 Le fonctionnement des réglages électriques Tous les fauteuils ne sont pas équipés de réglages électriques. On distingue quatre réglages électriques du système d’assise: • Réglage de bascule d’assise • Réglage en hauteur • Réglage du dossier •... -
Seite 50: Éclairage
50 | Éclairage Éclairage Avec R-net entry level les éclairages suivants peuvent être contrôlés: • Éclairage (I sur la fi g. 2) • Témoins lumineux (J sur la fi g. 2) • Clignotants (K1 & K2 sur la fi g. 2) -
Seite 51: Pannes
Liste des pannes Une liste étoffée des pannes est disponible auprès du revendeur, en annexe au manuel d’entretien (uniquement pour les spécialistes qualifi és). Celui-ci est disponible sur le site www.handicare.com... -
Seite 52: Verrouillage Du Boîtier De Commande
52 | Verrouillage du boîtier de commande Verrouillage du boîtier de 7.2 Verrouillage à l’aide d’une clé commande (En option) Il est possible de verrouiller le système de Pour verrouiller le fauteuil roulant à l’aide commande de deux manières. Soit au moyen d’une clé... -
Seite 53: Spécifi Cations Techniques
Spécifi cations techniques | 53 Spécifi cations techniques 24 Vdc Alimentation électrique: 16Vdc à 35Vdc Tension de commande: 35Vdc Tension crête: -40Vdc Courant d’inversion de batterie: 20kHz ± 0.5% Fréquence MID: 12/24Vdc Tension de frein: 200 μ A min. Courant de freinage: 1A max. -
Seite 54: Schémas Techniques
54 | Schémas techniques Schémas techniques 9.1 Schéma de câblage électrique Les schémas techniques se trouvent également sur le capot du composant électronique spécifi que. 70 A Fuse 9006378B Figure 4 lights right lights left mounting holes backrest tilt legrest right legrest left high/low high/low... -
Seite 55: Schéma De Câblage Du Chargeur De Batterie
Schémas techniques | 55 seat RWD seat FWD motor battery motor 9002464 Powermodule R-net EL (90A) mounting holes 9006378B Figure 6 9.2 Schéma de câblage du chargeur de batterie Le levier de commande possède une confi guration standard pourvue d’une ‘connexion 3 broches”. Veillez à... - Seite 56 Dealer: Serial number:...
