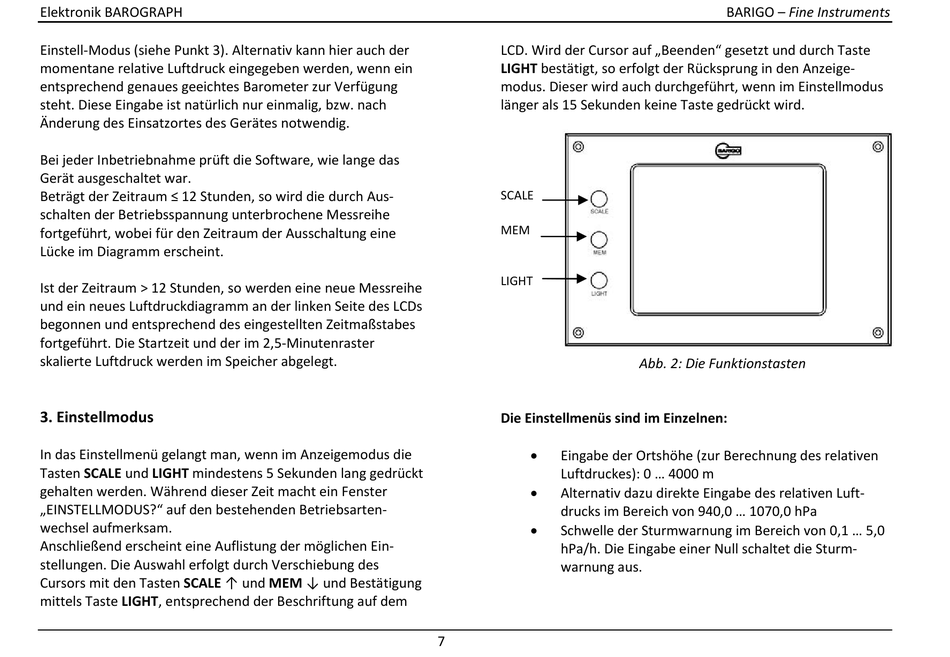

Einstellmodus - Pce Instruments Barigo 2055 Bedienungsanleitung

Elektronik BAROGRAPH
Einstell-Modus (siehe Punkt 3). Alternativ kann hier auch der
momentane relative Luftdruck eingegeben werden, wenn ein
entsprechend genaues geeichtes Barometer zur Verfügung
steht. Diese Eingabe ist natürlich nur einmalig, bzw. nach
Änderung des Einsatzortes des Gerätes notwendig.
Bei jeder Inbetriebnahme prüft die Software, wie lange das
Gerät ausgeschaltet war.
Beträgt der Zeitraum ≤ 12 Stunden, so wird die durch Aus-
schalten der Betriebsspannung unterbrochene Messreihe
fortgeführt, wobei für den Zeitraum der Ausschaltung eine
Lücke im Diagramm erscheint.
Ist der Zeitraum > 12 Stunden, so werden eine neue Messreihe
und ein neues Luftdruckdiagramm an der linken Seite des LCDs
begonnen und entsprechend des eingestellten Zeitmaßstabes
fortgeführt. Die Startzeit und der im 2,5-Minutenraster
skalierte Luftdruck werden im Speicher abgelegt.

3. Einstellmodus

In das Einstellmenü gelangt man, wenn im Anzeigemodus die
Tasten SCALE und LIGHT mindestens 5 Sekunden lang gedrückt
gehalten werden. Während dieser Zeit macht ein Fenster
„EINSTELLMODUS?" auf den bestehenden Betriebsarten-
wechsel aufmerksam.
Anschließend erscheint eine Auflistung der möglichen Ein-
stellungen. Die Auswahl erfolgt durch Verschiebung des
Cursors mit den Tasten SCALE ↑ und MEM ↓ und Bestätigung
mittels Taste LIGHT, entsprechend der Beschriftung auf dem
LCD. Wird der Cursor auf „Beenden" gesetzt und durch Taste
LIGHT bestätigt, so erfolgt der Rücksprung in den Anzeige-
modus. Dieser wird auch durchgeführt, wenn im Einstellmodus
länger als 15 Sekunden keine Taste gedrückt wird.
SCALE
MEM
LIGHT
Die Einstellmenüs sind im Einzelnen:
 Eingabe der Ortshöhe (zur Berechnung des relativen
Luftdruckes): 0 ... 4000 m

Alternativ dazu direkte Eingabe des relativen Luft-
drucks im Bereich von 940,0 ... 1070,0 hPa

Schwelle der Sturmwarnung im Bereich von 0,1 ... 5,0
hPa/h. Die Eingabe einer Null schaltet die Sturm-
warnung aus.
7
BARIGO – Fine Instruments
Abb. 2: Die Funktionstasten
