PCE Instruments PCE-FWS-20 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 29

Quicklinks

Diese Anleitung herunterladen
PCE Americas Inc.
PCE Instruments UK Ltd.
711 Commerce Way
Units 12/13
Suite 8
Southpoint Business Park
Jupiter
Ensign way
FL-33458
Hampshire / Southampton
USA
United Kingdom, SO31 4RF
From outside US: +1
From outside UK: +44
Tel: (561) 320-9162
Tel: (0) 2380 98703 0
Fax: (561) 320-9176
Fax: (0) 2380 98703 9
info@pce-americas.com
info@pce-instruments.com
www.pce-instruments.com/english
www.pce-instruments.com

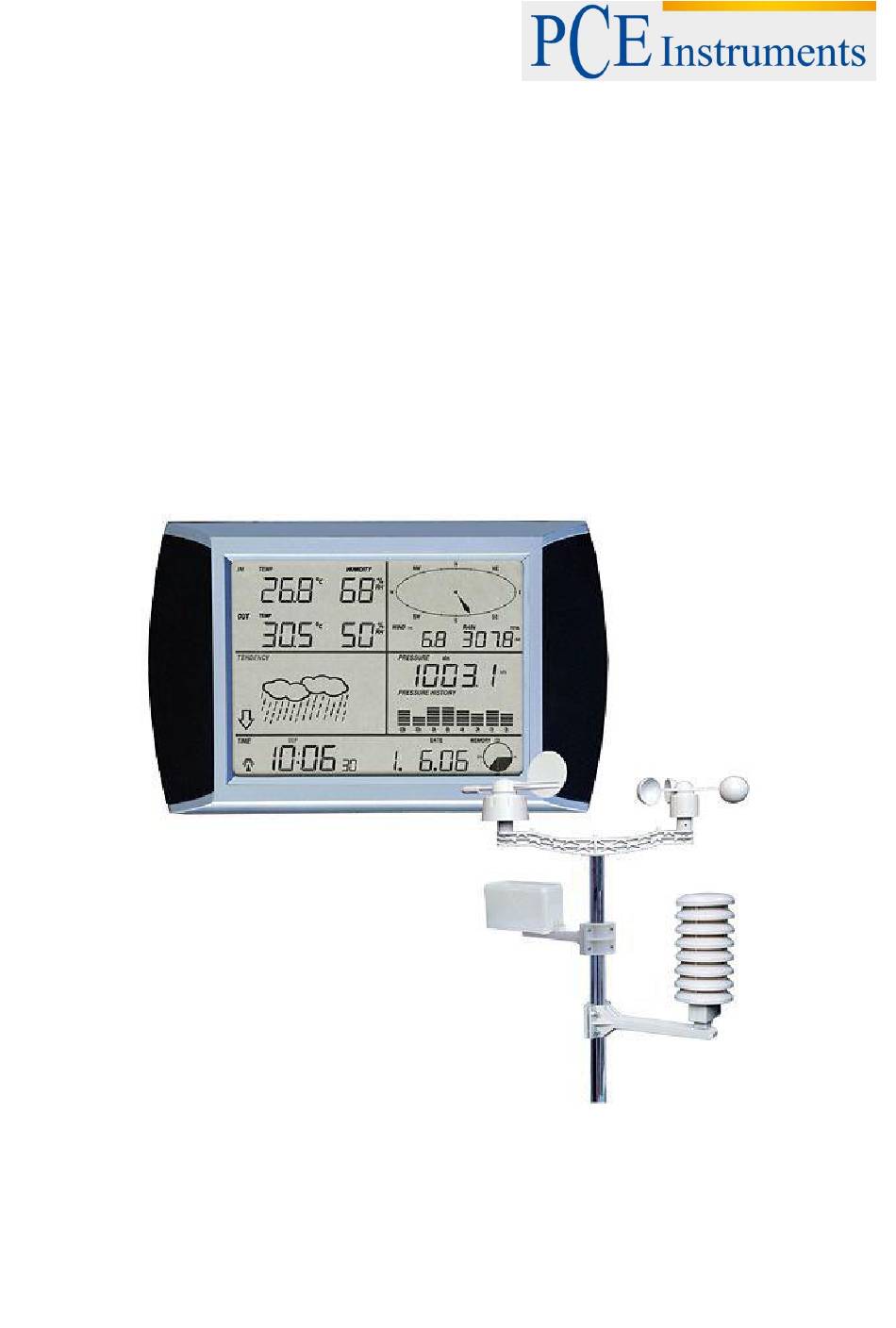

Manual

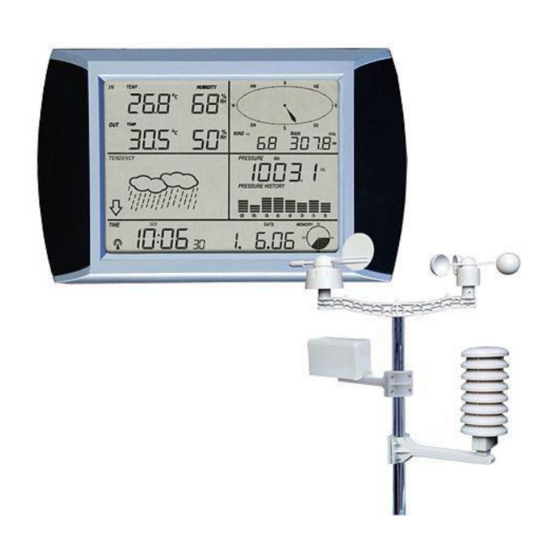

Meteorological Station PCE-FWS-20
Version 2.0
Date of creation: 03.02.2016
Date of last change: 10.02.2016
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PCE Instruments PCE-FWS-20

Inhaltszusammenfassung für PCE Instruments PCE-FWS-20

  • Seite 28 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Funkwetterstation PCE-FWS-20 Version 2.0 Erstelldatum 03.02.2016 Letzte Änderung 10.02.2016...
  • Seite 29 BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Aufbau ........................5 Hinweise ........................8 Überblick über gebräuchliche Begriffe ..................8 Wichtiger Hinweis: ........................8 Bedienungshinweis ........................9 Bedienung ........................ 9 System Start ..........................9 Standortsuche ..........................9 Einstellungen ..........................

  • Seite 30: Einleitung

    BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf einer Funkwetterstation von PCE Instruments entschieden haben. Diese qualitativ hochwertige Wetterstation ist ein einfach zu handhabendes Wetterbeobachtungssystem, welches die Wetterdaten abliest, anzeigt und aufzeichnet. Es hat sowohl Innen- als auch Außenfühler.

  • Seite 31: Spezifikationen

    BETRIEBSANLEITUNG Spezifikationen Außen Daten Übertragungsentfernung im Freien 100 Meter Messbereich -30 bis +65°C Auflösung Messbereich der rel. Luftfeuchtigkeit 10% … 99% Regenvolumendarstellung 0 … 9999 mm Auflösung 0.1 mm (bei Regenvolumen<1000mm) 1 mm (bei Regenvolumen >1000mm) Windgeschwindigkeit 0 … 100mph Messintervall des Thermohygrosensors 48 s Wasserabweisungsgrad...

  • Seite 32: Aufbau

    BETRIEBSANLEITUNG Aufbau...
  • Seite 33 BETRIEBSANLEITUNG...
  • Seite 34 BETRIEBSANLEITUNG...

  • Seite 35: Hinweise

    BETRIEBSANLEITUNG Hinweise Überblick über gebräuchliche Begriffe DCF/WWVB Das DCF Zeitsignal ist ein AM moduliertes Tageszeit Signal. Die Grundzeit wird von einem atomangetriebenen Zeitgenerator erzeugt der bis zur millionsten Sekunde genau ist. Barometer und barometrischer Druck Mit einem Barometer wird der Luftdruck gemessen – dieser Messwert wird barometrischer Druck genannt.

  • Seite 36: Bedienungshinweis

    BETRIEBSANLEITUNG Bedienungshinweis Alle Vorgänge und Funktionen der Wetterstation werden durch leichte Berührung auf dem Touch Screen gestartet. Durch berühren der +, ON/OFF oder – Zeichen wird die entsprechende Auswahl getroffen oder verändert. Bei jeder Berührung, wird ein neuer Programmschritt ausgelöst. Es ertönt ein Signalton (wenn der Ton auf ON ) steht, und das Hintergrundlicht leuchtet ebenfalls für ein paar Sekunden auf.Falls der Bildschirm innerhalb von 30 Sekunden nicht erneut berührt wird, schaltet der LCD-Bildschirm automatisch auf die normale Anzeigefunktion.

  • Seite 37: Innentemperatur

    BETRIEBSANLEITUNG 6.3.1 Innentemperatur Die Innentemperatur Einstellung aktivieren: 1. Die Innentemperaturanzeige berühren, +Zeichen und – blinken. Das + oder – Zeichen berühren um zwischen °C und °F zu wählen. 2. Die Innentemperaturanzeige erneut berühren um die Innentemperatur Höchstwarnfunktion einzustellen, das+, ON/OFF und – Zeichen blinken, HI AL Symbol wird angezeigt.

  • Seite 38: Außentemperatur

    BETRIEBSANLEITUNG 6.3.2 Außentemperatur Die Außentemperatur Einstellung aktivieren: 1. Die Außentemperaturanzeige berühren, +Zeichen und – blinken. Das + oder – Zeichen berühren um zwischen Außentemperatur, Wind Chill und Taupunkt zu wählen. 2. Die Außentemperaturanzeige erneut berühren, +Zeichen und – blinken. Das + oder – Zeichen berühren um zwischen °C und °F zu wählen.

  • Seite 39: Innenluftfeuchtigkeit

    BETRIEBSANLEITUNG 6.3.3 Innenluftfeuchtigkeit Die Innenluftfeuchtigkeit Einstellung aktivieren: 1. Die Innenluftfeuchtigkeitsanzeige berühren um die Innenluftfeuchtigkeitshöchstwarnfunktion einzustellen, das+, ON/OFF und – Zeichen blinken, HI AL Symbol erscheint im Display. Das + oder – Zeichen berühren, um den Wert zu verändern, das + oder – Zeichen für 3 Sek berühren um den Schnellvorlauf zu aktivieren.

  • Seite 40: Windgeschwindigkeit

    BETRIEBSANLEITUNG 6.3.5 Windgeschwindigkeit Die Windgeschwindigkeit, Einstellungen aktivieren: 1. Die Windgeschwindigkeitsanzeige berühren, das + und – Zeichen blinken. Das + oder – Zeichen berühren um zwischen Winddurchschnittsgeschwindigkeit und Windböen-Geschwindigkeit zu wählen. 2. Die Windgeschwindigkeitsanzeige erneut berühren, das + und – Zeichen blinken. Das + oder –...

  • Seite 41: Regenmessung

    BETRIEBSANLEITUNG 6.3.6 Regenmessung Die Regenmesser Einstellungen aktivieren: 1. Die Regenanzeige berühren, das + und – Zeichen blinken. Das + oder – Zeichen berühren um zwischen 1Stunde, 24Stunden, Monat und Gesamtregen Anzeige zu wählen. 2. Die Regenanzeige erneut berühren, das + und – Zeichen blinken, das + oder –...

  • Seite 42: Luftdruck Balkendiagramm

    BETRIEBSANLEITUNG 6.3.8 Luftdruck Balkendiagramm Die luftdruckbalkendiagrammanzeige berühren und dann mit + oder– zwischen einer Zeitscala von 12 oder 24 Stunden zu wechseln. 1. Eine Betätigung des Bereichs TIME ermöglicht die Einstellung des Displaykontrasts (0...8, Startwert ist 5) durch Drücken von + und –. 2.

  • Seite 43: Batteriewechsel

    BETRIEBSANLEITUNG Batteriewechsel Der Wechsel der Batterien ist immer dann erforderlich wenn das Display diese anzeigt. Die Anzeige erfolgt im Bereich der Innen und Außentemperatur. Die Batterien des Display / der Empfangseinheit müssen dann gewechselt werden, wenn im Display ein Batteriesymbol mit einem „RX“ erscheint. Achtung: Sobald die Batterien aus dem Display der Wetterstation entnommen werden gehen alle gespeicherten Messdaten verloren.
  • Seite 44 BETRIEBSANLEITUNG Wenn der Speicher voll ist, dauert es ungefähr zwei Minuten um die aufgezeichneten Daten auf den PC runterzuladen und weitere zwei Minuten um diese Daten für eine graphische Darstellung zu verarbeiten.

  • Seite 45: Software

    BETRIEBSANLEITUNG Software System Anforderungen Um die Software in Ihren Computer zu installieren müssen folgende Anforderungen erfüllt sein: Betriebssystem: Windows NT4 (Service Pack >=6a), Windows 2000, Windows XP, Windows Vista Internet Explorer 6.0 oder höher Prozessor: Pentium lll 500MHz oder höher Datenspeicher: mindestens 128MB, 256MB wird empfohlen CD-ROM Laufwerk Hauptstation und Computer müssen mit einem USB Kabel verbunden werden.

  • Seite 46: Grundeinstellung Der Pc Software

    BETRIEBSANLEITUNG Grundeinstellung der PC Software Nachdem das Programm gestartet wurde, erscheint folgendes Fenster auf dem Computerbildschirm: Die gesamte Einstellung der Hauptstation wird in die Computersoftware übertragen. Wenn Sie also die Einstellung der Hauptstation manuell beendet haben, brauchen Sie keine Änderungen in der Einstellung Ihrer Computersoftware vorzunehmen.

  • Seite 47: Funktionstaste

    BETRIEBSANLEITUNG Funktionstaste : Anzeige und Systemeinstellung Diese Einstellung wird benutzt, um die Anzeigesprache, Grundelement, Einheiten und die entsprechende Warnfunktion ein- oder auszuschalten. Wenn Sie Ihre Auswahl getroffen haben die Speichertaste drücken um die Einstellungen zu übernehmen.
  • Seite 48 BETRIEBSANLEITUNG : Anzeige und Einstellen des Systemwarnwertes Diese Einstellung wird benutzt, um die gewünschte Zeit, einen höheren oder niederen Warnwert einzustellen. Wenn Sie Ihre Auswahl getroffen haben, die Speichertaste drücken, um die Einstellung zu übernehmen. Falls Sie keine Veränderung möchten, die Abbruchtaste / Cancel drücken und das Programm ohne Veränderung verlassen.
  • Seite 49 BETRIEBSANLEITUNG : Anzeige der aufgezeichneten MAX und MIN Werte Diese Einstellung wird benutzt, um die aufgezeichneten MAX und MIN Werte mit einem "Zeitstempel" zu kennzeichnen. Min/Max kann nur am Hauptgerät zurückgesetzt werden.
  • Seite 50 BETRIEBSANLEITUNG : Anzeige der gespeicherten Daten Diese Einstellung wird benutzt um, die gespeicherten Daten in einer Tabelle anzuzeigen. Um die Daten eines bestimmten Zeitraumes anzusehen, die gewünschte Zeitspanne eingeben und mit der Searchtaste die Speicherdaten abrufen. Mit der "Exporttaste können ausgewählte Speicherdaten in andere Anwendungen übertragen werden.
  • Seite 51 BETRIEBSANLEITUNG gespeicherte Daten in einer graphischen Darstellung oder Kurve In diesem Teil ist es Ihnen möglich die gespeicherten Daten zur einfacheren Veranschaulichung als graphische Darstellung zu betrachten. Um Einzelheiten zu betrachten, mit der Maus die entsprechende Stelle klicken und eine Anpassung an den detaillierten Masstab erfolgt automatisch:...
  • Seite 52 BETRIEBSANLEITUNG Sie können die Y Achse verändern indem Sie mit dem Mausrädchen rauf und runter drehen.

  • Seite 53: Fehlerbeseitigung: Graphen Werden Nicht Angezeigt

    BETRIEBSANLEITUNG Sie können die graphische Darstellung auch in 3D betrachten indem Sie das 3D Kästchen anklicken. Sie können die Y Achse verändern indem Sie mit dem Mausrädchen rauf und runter drehen. Fehlerbeseitigung: Graphen werden nicht angezeigt Dies ist der am häufigsten auftretende Fehler. Um den Graphen anzeigen zu lassen gehen Sie bitte wie folgt vor: 1.

  • Seite 54: Sonderanmerkung Zur Zeitsynchronisation Zwischen Pc Und Hauptstation

    BETRIEBSANLEITUNG Sonderanmerkung zur Zeitsynchronisation zwischen PC und Hauptstation Die PC Software bezieht ihre eigene Zeitskala durch die Zeitunterbrechungsmarkierung der Hauptstation. Um die Zeitskala korrekt einzustellen muss die Zeit im PC und die Zeit der Hauptstation gleich eingestellt sein. Dadurch wird auch verhindert, dass Wetterdaten überschrieben oder ausgelassen werden. Wenn am Hauptgerät die gespeicherte Wetteraufzeichnung manuell gelöscht wird, ist die Wetteraufzeichnung seit dem letzten abspeichern Wert auf dem Computer unwiderruflich verloren.

  • Seite 55: Entsorgung

    BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
