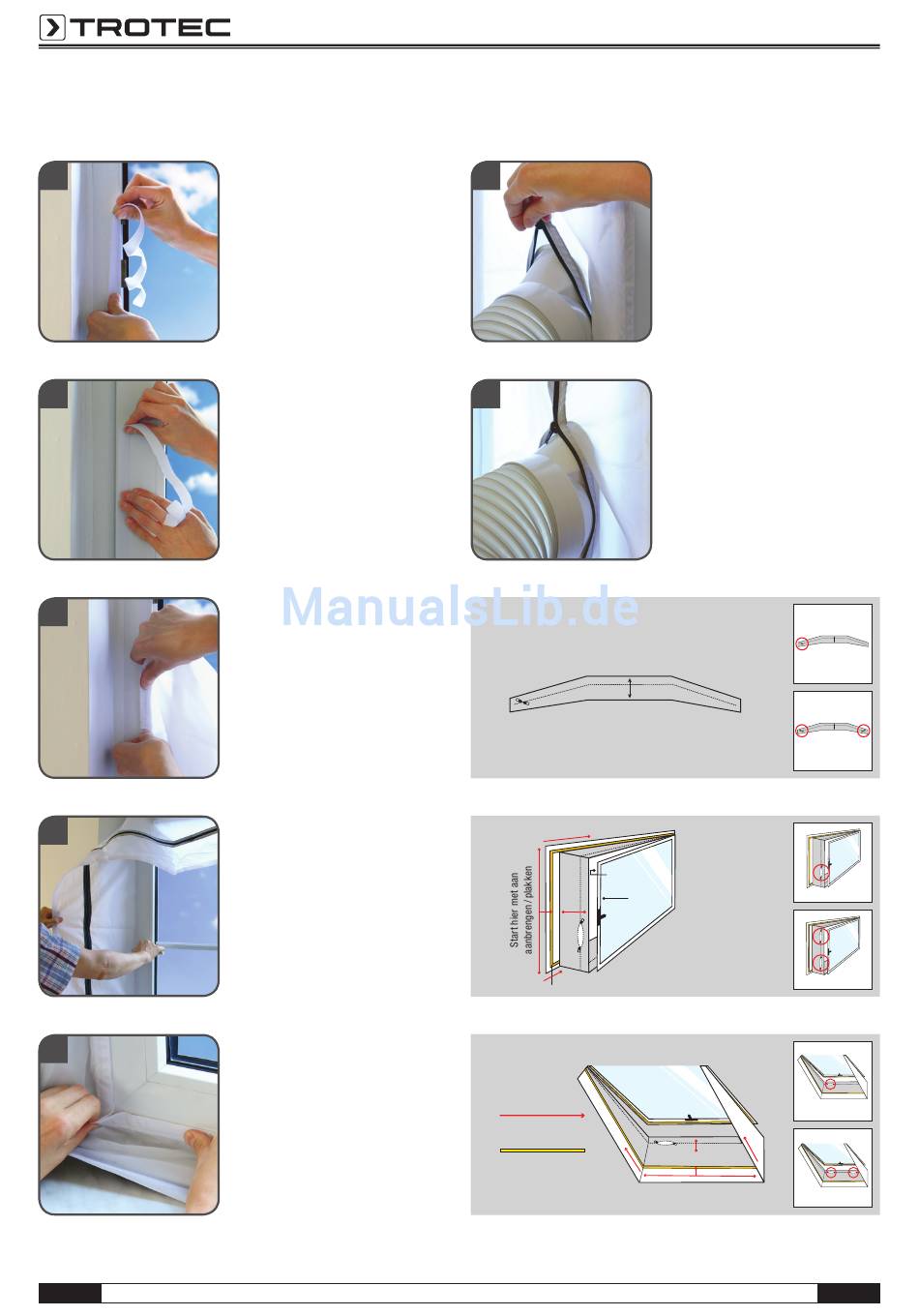

Installatie instructie AirLock 100 / AirLock 200
1
2
3
4
5
5
Raam eerst openen en de te beplak-
ken oppervlakken op het kozijn en
-vleugel reinigen, zodat deze veten
stofvrij zijn. Klittenband openen en het
klittenband (kan A) op het raamkozijn
plakken.
Niet op de kopse kant van het kozijn
plakken (raam moet normaal dicht
kunnen)!
Klittenband (kant B) op de a) buiten-
of b) binnenzijde van het raamvleugel
plakken (raam handvat zijde).
Let U erop dat het raamkozijn
normaal gesloten moet kunnen
worden. Controleert U voor het
plakken, dat de plakstrip het kozijn
niet beschadigd!
Eerst de brede kant A (ritssluiting
blijft dicht) bij geopend raam vanaf
het midden naar links en rechts,
respectievelijk naar boven en beneden
volledig aan het kozijn vast maken.
Raamkozijn sluiten en erop letten, dat
de AirLock 100 / 200 daarbij niet wordt
afgekneld.
De smalle kant B (ritssluiting blijft
dicht) van het midden naar links en
rechts, respectievelijk naar boven en
beneden volledig aan het raamvleugel
vast maken.
6
7
B: Smalle kant van de AirLock 100 / 200
altijd aan het raamvleugel aanbrengen
B
A
A: Brede kant van de AirLock 100 / 200
altijd aan het raamkozijn aanbrengen
Raamkozijn
b)
a)
A B
Raamvleugel
Klittenband
Légende:
Montagerichting
Klittenband
Raam op een kier openen en de
luchtslang met behulp van de
ruitssluiting in de AirLock 100 / 200
klemmen.
De AirLock 100 / 200 is nu gebruiks-
klaar.
AirLock 100
AirLock 200
Klittenband binnen
en buiten
AirLock 100
AirLock 200
B
AirLock 100
A
AirLock 200
NL
