Fronius Power Control Box in das Solar Net ein-
binden
Allgemeines
Bei einer Vernetzung von mehreren DATCOM-Komponenten im Solar Net
muss an jedem freien IN- oder OUT-Anschluss einer DATCOM-Kompo-
nente ein Endstecker angesteckt sein.
Wichtig! Bedienungsanleitung des Wechselrichters und Bedienungsanlei-
tung 'Fronius IG DATCOM Detail' beachten!
Fronius Power
Control Box in
das Solar Net
einbinden

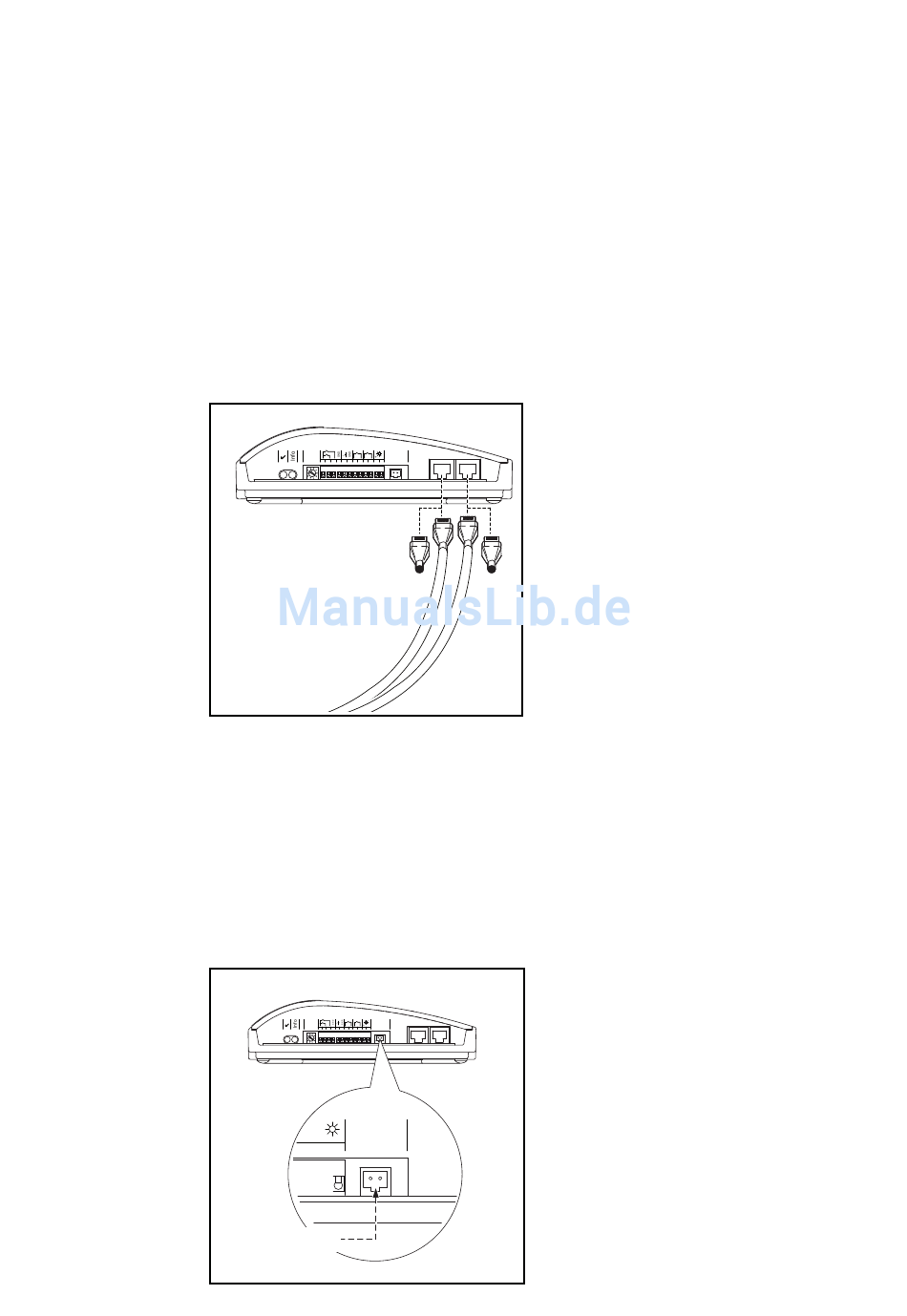

Nach dem Anstecken der Datenkommunikations-Kabel und bei ausrei-
chender Stromversorgung durch das Solar Net muss die LED Versorgung
grün leuchten.
Leuchtet die LED Versorgung nicht, ist eine externe Stromversorgung der
Fronius Power Control Box erforderlich.
Externe
Stromversor-
gung an der
Fronius Power
Control Box
anschließen
(2)
(3)
(4)
(1)
Mode
12VDC Class
-
2 Input only
1 2
3
4
5
6
7
8
9
10
11
12
IN
(2)
(3)
(4)
(1)
Mode
12VDC Class
-
2 Input only
1 2
3
4
5
6
7
8
9 10 11 12
IN
12VDC Class
-
2 Input only
12
IN
12 V DC
1. Datenkommunikations-Kabel an
den Anschlüssen Solar Net IN
und Solar Net OUT anstecken
OUT
Nur, wenn die Fronius Power
Control Box die erste DATCOM-
Komponente im Solar Net ist:
-
Endstecker am Anschluss
Solar Net IN anstecken
Nur, wenn die Fronius Power
Control Box die letzte DATCOM-
Komponente im Solar Net ist:
-
Endstecker am Anschluss
Solar Net OUT anstecken
1. Stecker des externen Netzteils
am Anschluss externe Strom-
versorgung anstecken
OUT
Bei ausreichender Stromversor-
gung muss die LED Versorgung
grün leuchten.
11
