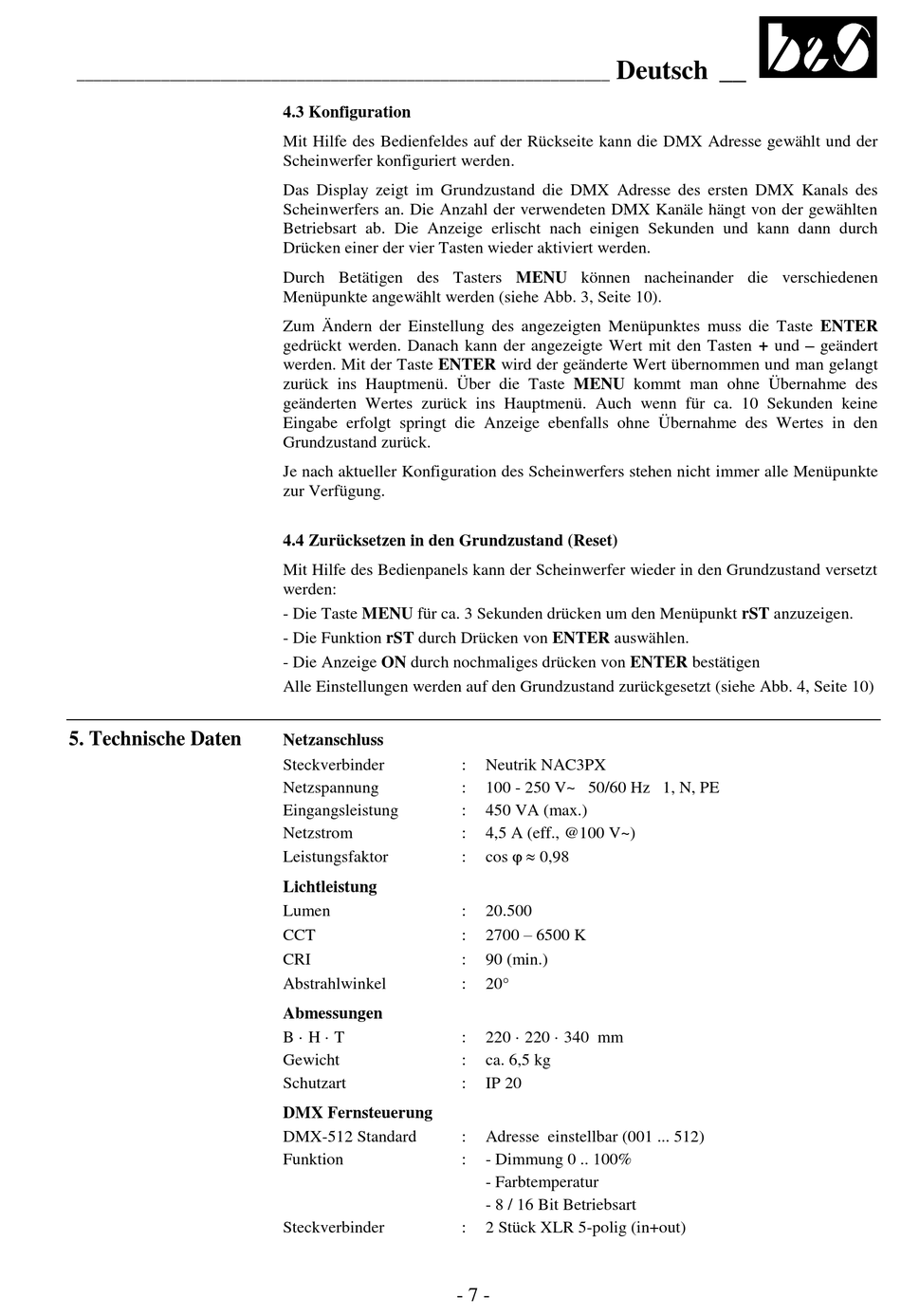

5. Technische Daten
4.3 Konfiguration
Mit Hilfe des Bedienfeldes auf der Rückseite kann die DMX Adresse gewählt und der
Scheinwerfer konfiguriert werden.
Das Display zeigt im Grundzustand die DMX Adresse des ersten DMX Kanals des
Scheinwerfers an. Die Anzahl der verwendeten DMX Kanäle hängt von der gewählten
Betriebsart ab. Die Anzeige erlischt nach einigen Sekunden und kann dann durch
Drücken einer der vier Tasten wieder aktiviert werden.
Durch Betätigen des Tasters MENU können nacheinander die verschiedenen
Menüpunkte angewählt werden (siehe Abb. 3, Seite 10).
Zum Ändern der Einstellung des angezeigten Menüpunktes muss die Taste ENTER
gedrückt werden. Danach kann der angezeigte Wert mit den Tasten + und – geändert
werden. Mit der Taste ENTER wird der geänderte Wert übernommen und man gelangt
zurück ins Hauptmenü. Über die Taste MENU kommt man ohne Übernahme des
geänderten Wertes zurück ins Hauptmenü. Auch wenn für ca. 10 Sekunden keine
Eingabe erfolgt springt die Anzeige ebenfalls ohne Übernahme des Wertes in den
Grundzustand zurück.
Je nach aktueller Konfiguration des Scheinwerfers stehen nicht immer alle Menüpunkte
zur Verfügung.
4.4 Zurücksetzen in den Grundzustand (Reset)
Mit Hilfe des Bedienpanels kann der Scheinwerfer wieder in den Grundzustand versetzt
werden:
- Die Taste MENU für ca. 3 Sekunden drücken um den Menüpunkt rST anzuzeigen.
- Die Funktion rST durch Drücken von ENTER auswählen.
- Die Anzeige ON durch nochmaliges drücken von ENTER bestätigen
Alle Einstellungen werden auf den Grundzustand zurückgesetzt (siehe Abb. 4, Seite 10)
Netzanschluss
Steckverbinder
Netzspannung
Eingangsleistung
Netzstrom
Leistungsfaktor
Lichtleistung
Lumen
CCT
CRI
Abstrahlwinkel
Abmessungen
B · H · T
Gewicht
Schutzart
DMX Fernsteuerung
DMX-512 Standard
Funktion
Steckverbinder
Deutsch __
:
Neutrik NAC3PX
:
100 - 250 V~ 50/60 Hz 1, N, PE
:
450 VA (max.)
:
4,5 A (eff., @100 V~)
cos 0,98
:
:
20.500
2700 – 6500 K
:
:
90 (min.)
:
20°
:
220 · 220 · 340 mm
:
ca. 6,5 kg
:
IP 20
:
Adresse einstellbar (001 ... 512)
:
- Dimmung 0 .. 100%
- Farbtemperatur
- 8 / 16 Bit Betriebsart
:
2 Stück XLR 5-polig (in+out)
- 7 -
