Inhaltszusammenfassung für B&S L 400 variwhite

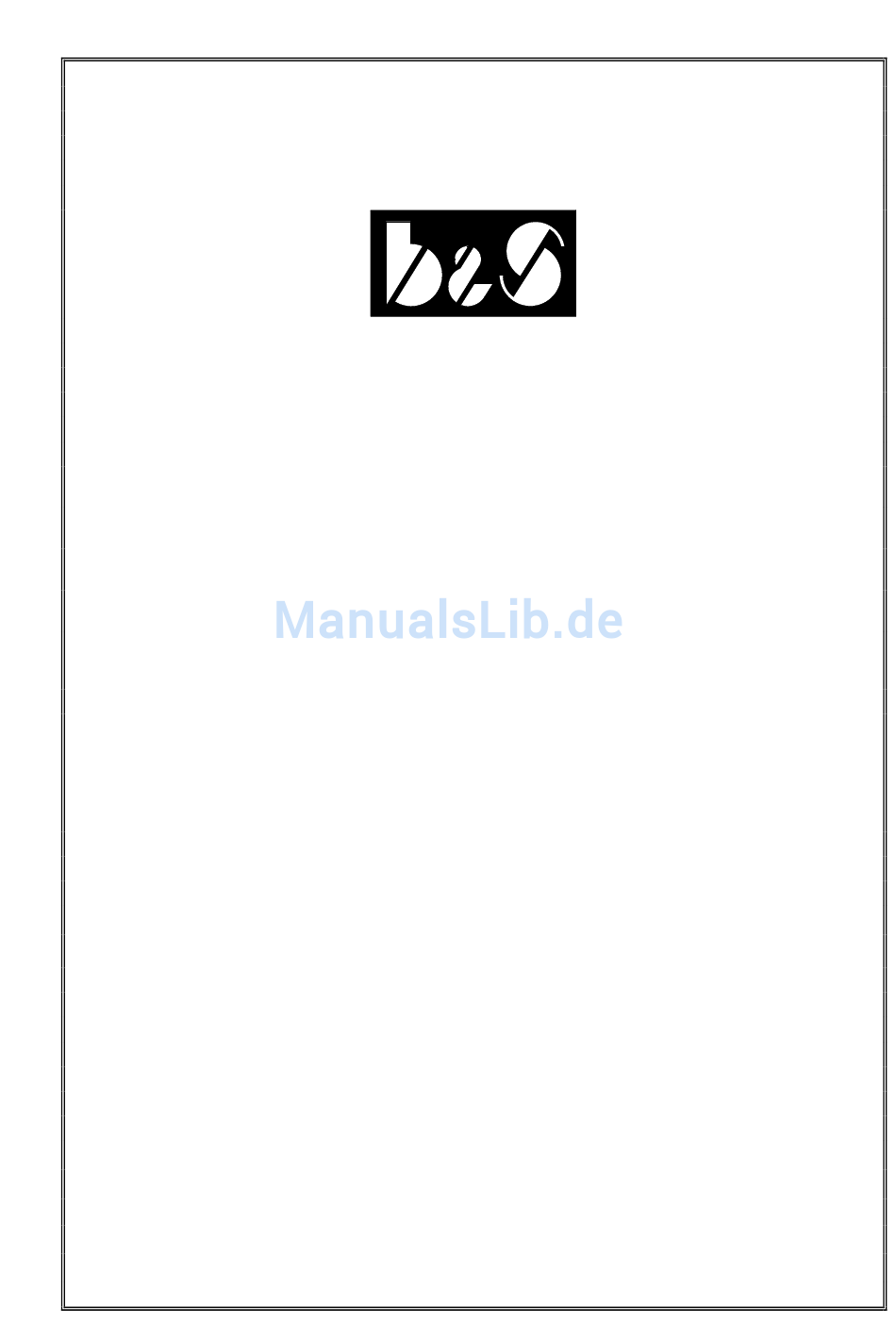

- Seite 1 Bedienungsanleitung 400 W CW/WW LED (Cold White / Warm White) L 400 variwhite BS14000003 B&S Elektronische Geräte GmbH Aussigstr. 5a • D-38114 Braunschweig Tel. 0531/59098-0 • Fax. 0531/59098-30 www.bs-ballasts.com...
-
Seite 3: Inhaltsverzeichnis
6. Störungsbeseitigung ...................... 8 7. Abbildungen Abb. 1 Bedienelemente auf der Rückseite ..............8 Abb. 2 Menüstruktur L 400 variwhite ............... 9 Abb. 3 DMX Kanalbelegung ................... 10 Abb. 4 Grundeinstellungen nach Reset ..............10 Abb. 5 Tabelle CCL / DMX Werte ................11... -
Seite 4: Allgemeine Hinweise
Deutsch __ _______________________________________________________________ BEDIENUNGSANLEITUNG LED Scheinwerfer L 400 variwhite 1. Allgemeine Hinweise Vor der ersten Inbetriebnahme des Scheinwerfers sind alle im Folgenden aufgeführten Informationen aufmerksam durchzulesen. Sie enthalten wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Gerätes. Die Gebrauchsanweisung ist sorgfältig aufzubewahren und an eventuelle Nachbesitzer weiterzugeben. -
Seite 5: Produktbeschreibung
Gerät vom Netz trennen, wenn es nicht benötigt wird. Gerät nur unter den in der Bedienungsanleitung vorgegebenen Umgebungsbedingungen betreiben. 3. Produktbeschreibung Der Scheinwerfer L 400 variwhite ist für die professionelle Anwendung in Gebäuden geeignet (Schutzart IP20, kein Schutz gegen Tropfwasser). Der Scheinwerfer L 400 variwhite entspricht den geltenden EMV-Vorschriften. Er erfüllt die Grenzwerte der EN 55015, EN 61000-3-2 und 61000-3-3... -
Seite 6: Bedienung
Deutsch __ _______________________________________________________________ 4. Bedienung Sämtliche Bedienelemente und Anschlüsse sind an der Rückseite angeordnet (siehe Abb. 1, Seite 8). 4.1 Inbetriebnahme DMX Fernsteuerung an den Anschluss DMX IN anschließen. An den Ausgang DMX OUT können weitere Geräte angeschlossen werden. Das letzte Gerät des DMX Stranges muss mit einem Abschlusswiderstand versehen werden. -
Seite 7: Konfiguration
Deutsch __ _______________________________________________________________ 4.3 Konfiguration Mit Hilfe des Bedienfeldes auf der Rückseite kann die DMX Adresse gewählt und der Scheinwerfer konfiguriert werden. Das Display zeigt im Grundzustand die DMX Adresse des ersten DMX Kanals des Scheinwerfers an. Die Anzahl der verwendeten DMX Kanäle hängt von der gewählten Betriebsart ab. -
Seite 8: Störungsbeseitigung
Leistung automatisch wieder erhöht. Um die Leistungsreduktion zu umgehen sollte der Scheinwerfer an einer kühleren bzw. besser belüfteten Stelle installiert werden. LED Anzeige LED Display Bedientasten Operation Keys L 400 variwhite POWER DMX Anschüsse DMX Connectors MENU ENTER DMX IN... -
Seite 9: Abb. 2 Menüstruktur L 400 Variwhite
- Ähnlichste Farbtemperatur (Correlated Color Temperatur) - On, wenn Scheinwerfer wird über DMX Signal gesteuert OFF , wenn Scheinwerfer wird nicht über DMX Signal gesteuert - Regelgeschwindigkeit (Fader, CCt, vordefinierte Sequenzen …) Abb. 2: Menüstruktur L 400 variwhite (V1.1- V1.4) - 9 -... -
Seite 10: Abb. 3 Dmx Kanalbelegung
Deutsch __ _______________________________________________________________ DMX Kanal Auflösung Anzahl Modus [Bit] Modus DMX Kanäle Frequenz 0 Hz (DC) 0 Hz (DC) 0 Hz (DC) 0 Hz (DC) Bemerkungen: - Ähnlichste Farbtemperatur (Correlated Color Temperatur), siehe Tabelle CCT / DMX Werte - Warmweiß - Kaltweiß... -
Seite 11: Abb. 5 Tabelle Ccl / Dmx Werte
Deutsch __ _______________________________________________________________ DMX-Wert CCL- Wert [°K] LCD Anzeige DMX-Wert CCL- Wert [°K] LCD Anzeige DMX-Wert CCL- Wert [°K] LCD Anzeige DMX-Wert CCL- Wert [°K] LCD Anzeige 2700 3780 5060 6340 3800 5080 6360 3820 5100 6380 3840 5120 6400 3860 5140 6420...
