4 Bedien- und Anzeigeelemente nutzen

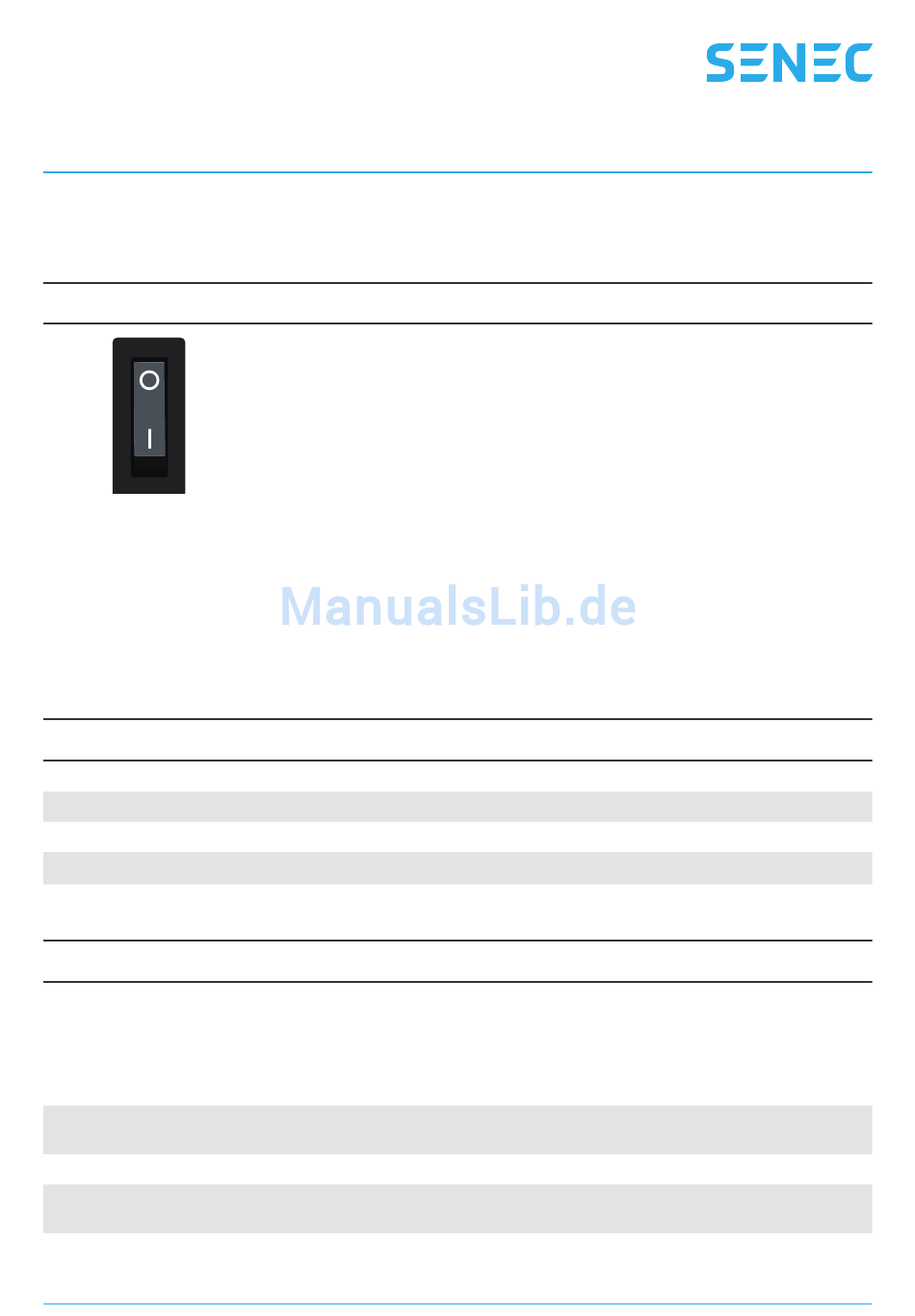

4.1 Kippschalter bedienen

Bedienelement

4.2 Blink-Codes der Status-LEDs

Im Gehäuseinneren sind vier LEDs verbaut, die Aufschluss über den Zustand und Status der SENEC.Heat Heizstabsteuerung
geben. Die LEDs blinken v.l.n.r. (siehe Abbildung 3 SENEC.Heat Heizstabsteuerung in Wandmontage) in den Farben grün, gelb,
rot, rot. Die Bezeichnung "x" bedeutet "blinkt", "o" bedeutet "LED dauerhaft an".
Status-LEDs (v.l.n.r.)
Grün Gelb
o
x
Bedeutung
Hardware-Fehler
Wartezustand
Aktiv
keine Kommunikation
Beschreibung
Über den Kippschalter lässt sich die SENEC.Heat Heizstabsteuerung Einschalten (I) und
Ausschalten (O).
Der Kippschalter befindet sich an der Gehäusevorderseite, auf der rechten Seite (neben
den Kabelverschraubungen).
Hinweis: Betätigen Sie den Kippschalter nicht während der Leistungsregelung der SENEC.
Heat Heizstabsteuerung (diese wird Ihnen über die blinkende grüne LED angezeigt).
Bedeutung
Rot Rot
o o Hardware-Fehler
Wartezustand
Aktiv
o keine Kommunikation
Erläuterung
Gibt Auskunft darüber, dass entweder der Kippschalter auf AUS "O" steht oder ein Tem-
peraturfehler vorliegt. Wenn Sie im Konfigurationsmenü keine Temperaturgrenzen
vorgegeben haben, greift der Hardware-Temperaturschutz im Falle einer Übertempe-
ratur am Heizstab. Weiterhin kann ein interner Temperaturfehler vorliegen. Warten Sie
einen Moment, die SENEC.Heat Heizstabsteuerung kühlt sich einen Augenblick ab und
arbeitet danach normal weiter. Kontrollieren Sie, ob der Kippschalter auf AN "I"steht.
Die SENEC.Heat Heizstabsteuerung arbeitet nicht und wartet auf Befehle vom
SENEC-Speicher.
Die SENEC.Heat Heizstabsteuerung arbeitet normal.
Die SENEC.Heat Heizstabsteuerung hat keine Kommunikation mit dem SENEC-Spei-
cher. Kontrollieren Sie, ob alle RJ45-Kabel richtig verbunden sind.
