3 Produktbeschreibung

Die SENEC.Heat Heizstabsteuerung besteht aus einem Kühlkörper auf der Unterseite und einem Kunststoff-Gehäuse, welches
durch den Installateur abgenommen werden kann. An der rechten Seitenfläche verfügt das Gerät über ein Typenschild. In der
Mitte befinden sich Kabelverschraubungen, um die jeweiligen Kabel für den Anschluss der SENEC.Heat Heizstabsteuerung
durchzuführen. Die Bedienung des Gerätes erfolgt über einen Kippschalter an der rechten Vorderseite. Als Anzeigeelement die-
nen Status-LEDs, die sich über Lichtleiter auf der Gehäuseoberfläche befinden.
3.1 Übersicht
3.1.1 Produktübersicht

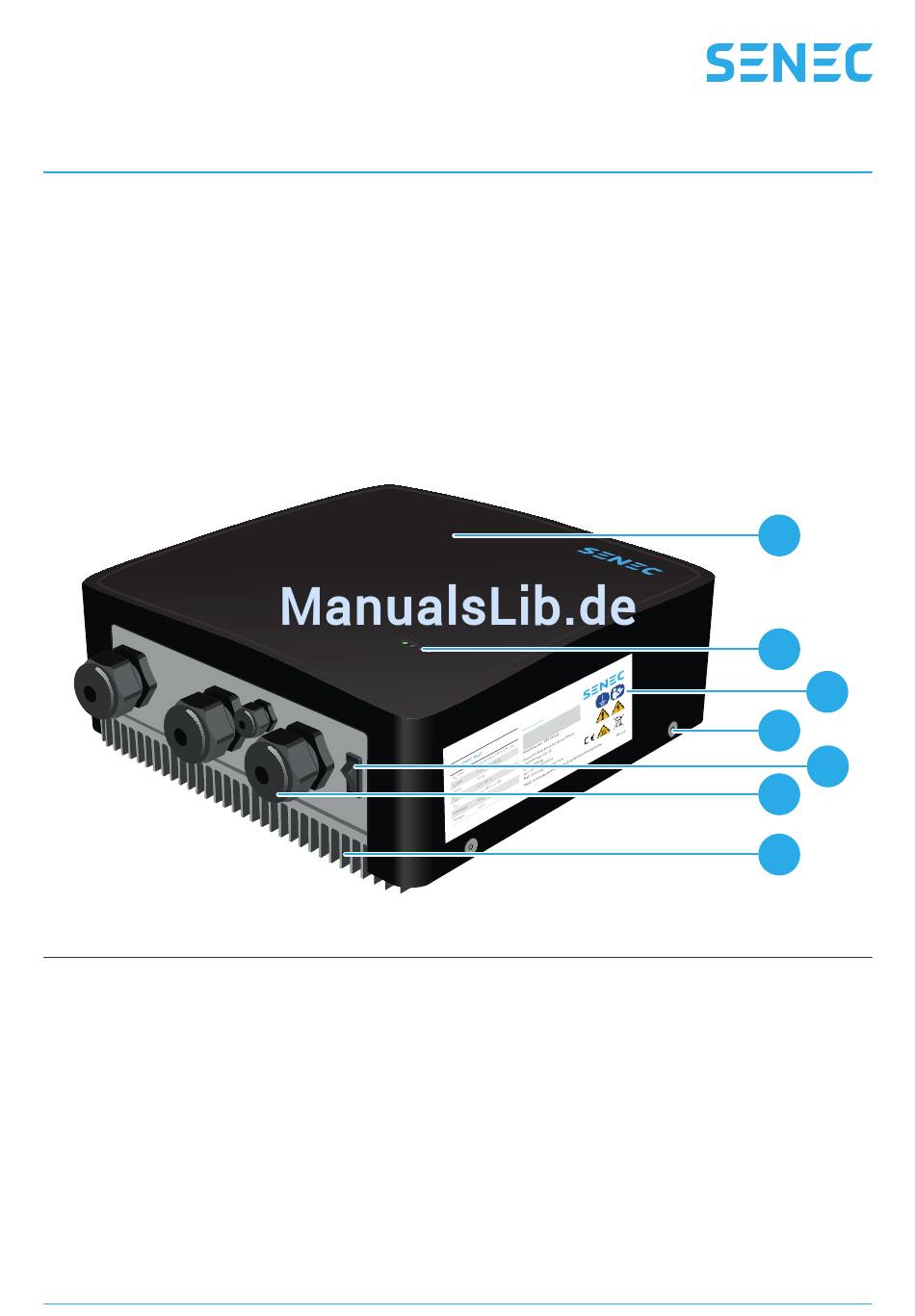

Abb. 2 Produktübersicht SENEC.Heat Heizstabsteuerung
1 Gehäuse
2 Status-Leuchtdioden (LEDs)
3 Typenschild
4 Senkkopfschrauben
5 Kippschalter
6 Kabelverschraubungen für Ein- und Ausgang (M25 und M12)
7 Kühlkörper mit Kühlrippen
