Bedienungs- und Montageanleitung
Wand-Bewegungsmelder Indoor 180 Kombi
Wir bedanken uns für Ihren Kauf.
Sie haben ein B.E.G. Qualitätsprodukt gewählt,
das mit grösster Sorgfalt produziert, kontrolliert
und verpackt worden ist.
Nehmen Sie sich bitte die Zeit, vor der Montage
diese Bedienungsanleitung aufmerksam
durchzulesen.
Wir behalten uns das Recht vor ohne vorherige
Ankündigung technische Änderungen durchzu-
führen, die der Produktverbesserung dienen.
ACHTUNG: Arbeiten am 230-Volt Netz dürfen nur
durch den Fachmann ausgeführt werden. Vor der
Installation ist das Netz abzuschalten.
Artikel:
Indoor R-180 Kombi:
IPS 180 (IP54-Abdeckung):
AP/NAP 180 (Aufputzdose): E-No 535 992 505
1. Funktion
Mit dem LUXOMAT ® Indoor 180 Kombi haben Sie
einen B.E.G.-Bewegungsmelder für den Unter-
putzeinsatz im Innenbereich erworben, der dem
neusten Stand der Technik entspricht. Anders als
bei herkömmlichen Infrarot-Bewegungsmeldern,
bei denen ein Schaltvorgang nur durch die Erfas-
sung einer «beweglichen Wärmequelle» ausgelöst
wird, bleiben Sie mit dem LUXOMAT
Kombi auch dann nicht im Dunkeln sitzen, wenn
keine Bewegung mehr erfolgt. Der LUXOMAT
Indoor 180 Kombi macht dies möglich durch eine
Kombination aus Passiv-Infrarot-Bewegungsmelder
mit einem Akustik-Sensor (Pt. 1.2).
1.1 Bewegungserfassung
Die Bewegungserfassung des LUXOMAT
180 Kombi entspricht der Funktion typischer Be-
wegungsmelder, d.h. es wird die Wärmestrahlung
von Personen oder anderen Wärmequellen (z.B.
Tieren) gemessen, die sich im Erfassungsbereich
bewegen, sowie die Umgebungshelligkeit mit
einem Dämmerungsschwellwert verglichen. Sinkt
die Umgebungshelligkeit unter den Dämmerungs-
schwellwert und wird eine Bewegung erkannt, so
schaltet der LUXOMAT Indoor 180 Kombi z.B.
®
die angeschlossene Beleuchtung ein. Solange Be-
wegungen erkannt werden, bleibt die Beleuchtung
eingeschaltet. Die Umgebungshelligkeit, d.h. der
Dämmerungswert wird während dieser Phase nicht
ausgewertet.
Nur wenn keine Bewegung mehr erkannt wird,
schaltet der LUXOMAT ® Indoor 180 Kombi nach
Ablauf der eingestellten Nachlaufzeit die Beleuch-
tung wieder aus.
Erst ca. 3 Sekunden nach dem Ausschalten kann
der LUXOMAT
gen erneut aktiviert werden.
Der LUXOMAT
Halbkugel-Fresnel-Linse ausgestattet , die bei
Wandmontage einen halbkreisförmigen Erfas-
sungsbereich ergibt (horizontal 180°, vertikal ca.
60°). Bei der empfohlenen Montagehöhe von
1.2 - max 2.2 m und bei Bewegungen quer zum
Verlauf der Linsensegmente beträgt die Grösse des
überwachten Bereiches frontal und seitlich ca. 8 m
(Pt. 6).
1.2 Akustikfunktion
Solange der Akustik-Sensor im LUXOMAT
180 Kombi Geräusche wie z.B. Sprache oder
Musik aufnimmt, auch wenn keine Körperbewe-
gung erfolgt, bleibt das Gerät schaltaktiv - das
eingeschaltete Licht bleibt an! Jede Bewegung
und jedes Geräusch lassen die vorher eingestellte
Schaltzeit wieder von vorne beginnen. Erst wenn
kein Geräusch und keine Bewegung mehr empfan-
gen werden, schaltet der LUXOMAT
Kombi das Licht automatisch wieder aus.
Hat der LUXOMAT
eingestellten Zeit das Licht ausgeschaltet, kann er
danach sofort, z.B. durch einen Zuruf innerhalb
von max. 8 sec. wieder aktiviert werden. Ist das
Gerät längere Zeit nicht schaltaktiv, muss zwin-
gend zuerst eine Bewegung einen neuen Schaltvor-
gang auslösen. Diese Schaltkombination schützt
vor unerwünschtem Einschalten durch Fremdgeräu-
sche.
Achtung: Bei aktivierter Impulsfunktion ist der
Akustik-Sensor deaktiviert.
E-No 535 942 505
E-No 535 991 005
2. Vor der Montage:
Vor der Montage unbedingt auf folgende Punkte
achten:
• Der LUXOMAT
Einbau in standard Einlassdosen Gr. I vorgese-
hen. Zusätzlich lässt er sich in Kombinationen
verschiedener Schalterprogramme einfügen (Pt.
3.1). Die empfohlene Montagehöhe beträgt 1.2
- max. 2.2 m max.
• Nicht mehr als 5 LUXOMAT
parallel schalten, um eventuelle Fehlschaltungen
® Indoor 180
zu vermeiden.
• Die angeschlossene Schaltlast darf folgende
®
Werte nicht überschreiten:
R-180 Kombi:
Ohmsche Last
Induktive Last
EVG
® Indoor
• Es ist auf freie Sicht zu achten, da Infrarot-Strah-
len keine festen Gegenstände durchdringen
können.
• Der LUXOMAT
matischer Lichtschalter, der nicht für Einbruch-
und Überfallmeldeanlagen geeignet ist.
2.1 Wahl des Montageortes:
Die Optik des LUXOMAT
ausgelegt, dass er auf Montagehöhen von ca. 1.2
- max. 2.2 m montiert werden kann. Üblich sind
der Ersatz eines Schalters auf ca. 1.2 m oder die
Raumüberwachung auf ca. 2 m (Pt. 6).
Zusätzlich zur horizontalen Erfasssungsebene
verfügt der LUXOMAT
eine vertikale Ebene, dank welcher auch Bewe-
gungen unterhalb des Melders zuverlässig erfasst
werden (Pt. 6). Sollen unterhalb des Melders keine
® Indoor 180 Kombi durch Bewegun-
® Indoor 180 Kombi ist mit einer
® Indoor
Indoor 180
®
Indoor 180 Kombi nach der
®
Indoor 180 Kombi ist für den
®
® Indoor 180 Kombi
2300W, 10 A max., cos(ϕ)=1
1150VA, 5 A max., cos(ϕ)=0,5
25 x 36 W max. (140µF)
® Indoor 180 Kombi ist ein auto-
® Indoor 180 Kombi ist so
® Indoor 180 Kombi über

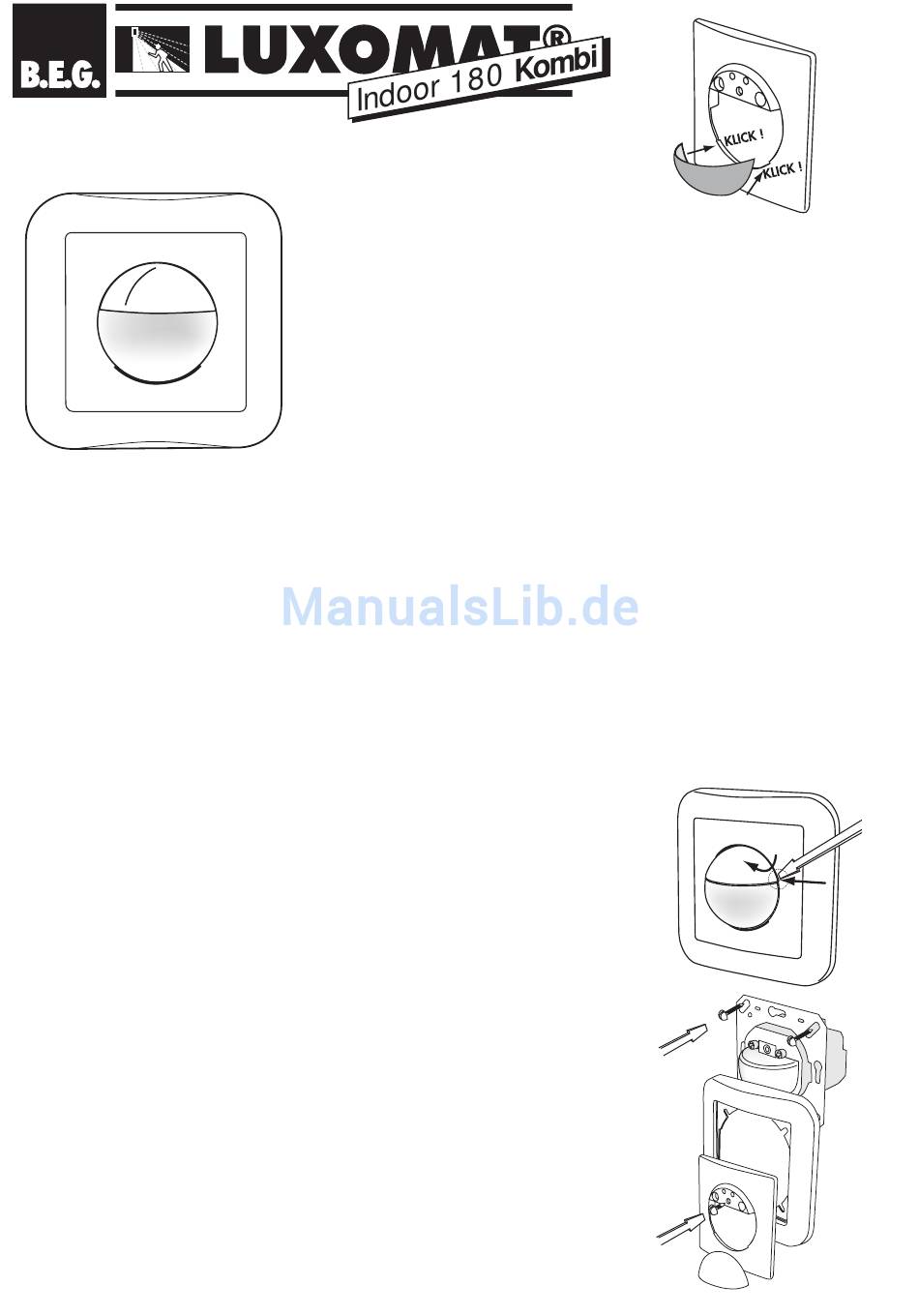

B
A
Bewegungen erfasst werden, kann optional die
beiliegende Abdeckkappe (A) auf die Blendenab-
deckung (B) aufgeclipst werden.
Die max. Reichweite der Bewegungserfassung be-
trägt unabhängig von der Montagehöhe ca. 8 m.
Bitte beachten Sie, dass der Erfassungsbereich
nicht justiert bzw. reduziert werden kann. Falls
der Melder Zonen abdeckt, welche nicht über-
wacht werden sollen, müssen die entsprechenden
Linsensegmente im Test gezielt z.B. mit TESA-Film
abgeklebt werden.
2.2 Frontale Annäherung
Um einen einwandfreien und zufriedenstellen-
den Betrieb des Gerätes zu gewährleisten, muss
insbesondere folgende Eigenschaft von Infrarot-Be-
wegungsmeldern beachtet werden:
Bewegungsmelder schalten am empfi ndlichsten,
wenn die Bewegung quer zum Verlauf der Linsen-
segmente stattfi ndet. Bei frontaler Annäherung
wird die Empfi ndlichkeit und dadurch die effektive
Reichweite stark reduziert.
3. Montage
Der Melder kann in konventionelle Einlassdosen
Gr. I montiert werden. Die Montage sollte an der
Wand auf einer Höhe von 1.2 bis max. 2.2 m
erfolgen.
Vor der Montage muss die halbkugelförmige Ab-
deckkappe (C) oberhalb der Linse mit Hilfe eines
kleinen Schraubenziehers gelöst, sowie die darun-
terliegende Abdeckblende (B) entfernt werden.
Nach dem vorschriftsgemässen Anschluss der
Kabel (Pt. 9) ist der Sensor (D) mit 4 Schrauben
gemäss untenstehender Skizze zu befestigen.
B
C
B
C
D
