Bedienungsanleitung Bewegungsmelder LUXOMAT

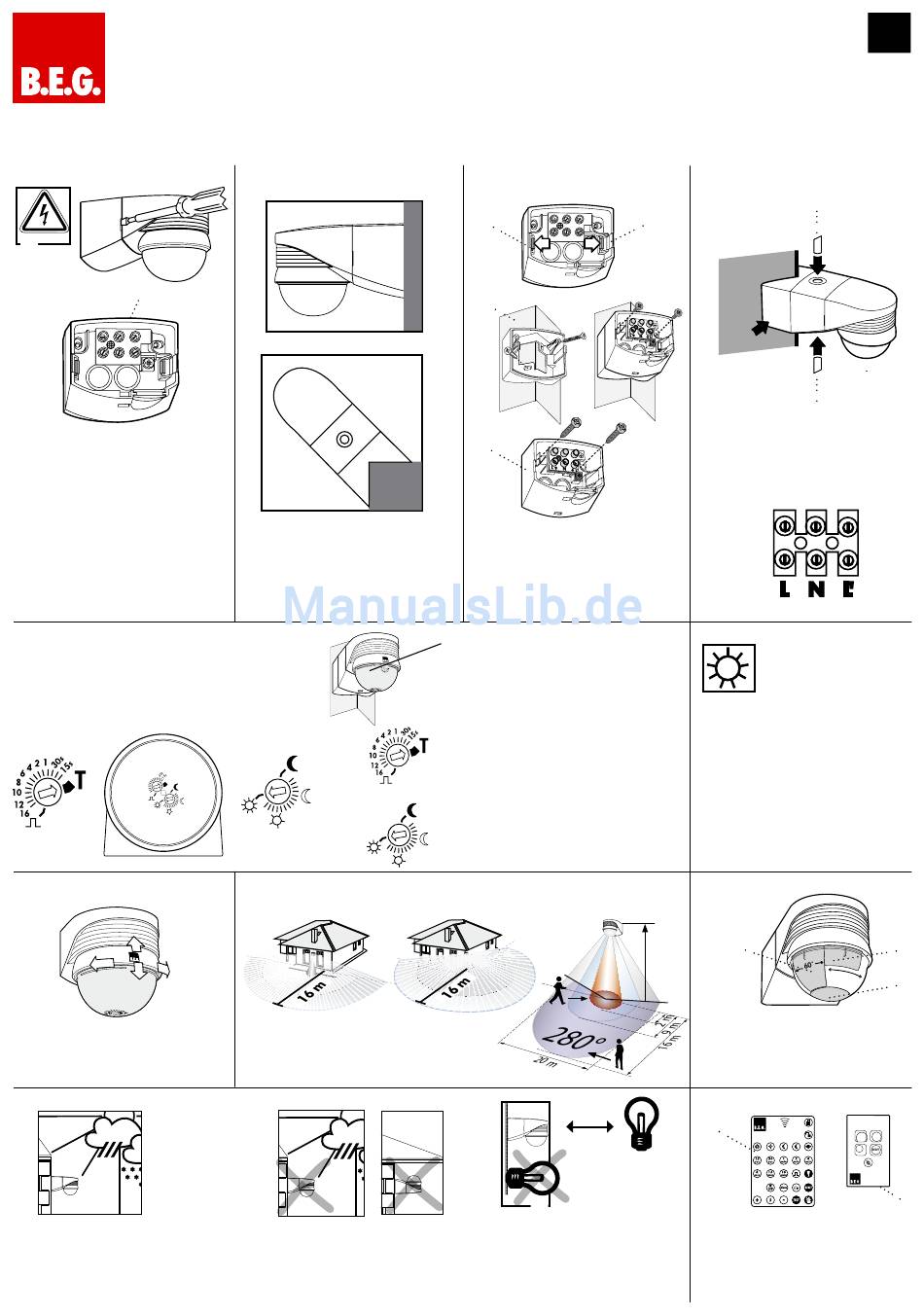

1. Montagevorbereitung
1
2
1) Achtung: Alle Arbeiten am 230 V Netz nur
von qualifiziertem Fachpersonal ausführen
lassen. Netzspannung freischalten!
(Der LC-plus 280 eignet sich nicht als Ein-
bruch bzw. Überfallmelder, da die hierfür
vorgeschriebene Sabotagesicherheit lt.
VDS fehlt.)
2) Sockel steckbar
Wichtig: Der LUXOMAT LC­plus 280 muß
®
immer derart befestigt werden, daß die Einstell­
elemente / Drehregler nach unten zeigen.
5. Inbetriebnahme / Einstellungen
Selbstprüfzyklus
Nach Stromanschluß durchläuft der LC­plus 280 einen
Selbstprüfzyklus von 60 Sekunden (LED blinkt). Danach
ist das Gerät betriebsbereit und die Einstellungen
können manuell bzw. mit Fernsteuerung (siehe Pt. 11)
vorgenommen werden.
2 1
4
T
6
8
10
12
16
Nachlaufzeit
7. Kugelkopf
Der Erfassungsbreich kann durch Schwenken
des Sensorkopfes horizontal (ca. ±45°) und
vertikal (ca. ±15°) variiert werden.
10. Montageort
1
1) Gerät wenn möglich an einem geschütz­
ten Ort montieren bei Wand­ oder
Deckenmontage.
®
2. Montagearten
1
2
1) Wandmontage
2) Außeneckmontage mit Ecksockel
(im Lieferumfang)
Dämmerungswert
8. Erfassungsbereiche bei einer Montagehöhe von 2,50 m;
Mindestmontagehöhe 2,00 m
(Kugelkopf horizontal ausgerichtet, siehe Pt. 7)
200°
1) Reichweite bei seitlichem Vorbeigehen: ca. 16 m
2) Reichweite bei direktem Draufzugehen: ca. 9 m
3) Unterkriechschutz: ca. 2 m
2
2) Starke Witterungseinflüsse verringern die
Lebensdauer des Gerätes. Unfachgerechte
Montage bzw. nicht bestimmungsgemäßer
Einsatz behindert bzw. verunmöglicht
dessen einwandfreien Betrieb.
LC-plus 280
LC-plus 280
®
3. Anschlußsockel
1
2
2
1) Zur Trennung von Anschlußgehäuse und
Montagesockel hier drücken
2) Montagesockel mit zwei Schrauben und
den beigelegten Dichtringen auf fester
Unterlage montieren (Kabeleinführung
beachten, siehe Pt. 4)
LED
Langsames Blinken: EEPROM leer
Schnelles Blinken: EEPROM enthält Daten
Innerhalb der Selbsttestphase reagiert der
LC­plus 280 nur auf die Befehle
LUXOMAT
®
„RESET" und „LICHT AUS"
Nachlaufzeit
Testbetrieb, 15 Sek. ... 16 Min., Impulsbetrieb
(Testbetrieb: zum Testen des Erfassungsbereiches
schaltet der Bewegungsmelder die Beleuchtung bei
jeder im Erfassungsbereich erkannten Bewegung
kurz ein/aus)
Dämmerungswert
1
Nachtbetrieb...Dämmerung...Tagbetrieb
(Tagbetrieb: Lichtfühler inaktiv, Schalten bei jeder
Helligkeit)
15s 30s 1,5 2 3 5 6 7 10
280°
3
> 1m
4
3) Mindestabstand zur geschalteten
Beleuchtung, frontal oder seitlich zum
Gerät: 1m
4) Beleuchtung nie unterhalb des
Bewegungsmelders montieren.
4. Kabeleinführung
1
1) Kabeleinführung von oben
2) Kabeleinführung von unten
3) Klemmenbeschriftung
(Schaltbilder siehe Pt. 16)
3
6. Werksvoreinstellung
&
Das Gerät befindet sich bei Auslieferung auf
Werksvoreinstellung (Symbol „Sonne" & Position
„TEST") und ist damit sofort betriebsbereit. In der
Werksvoreinstellung sind folgende Parameter
aktiv:
Nachlaufzeit: 3 Min.
Dämmerungswert: ca. 20 Lux
Reset: Das Einstellen auf „Werksvoreinstellung" aus
4 8 16
jeder beliebigen anderen Position bewirkt einen
„Reset" des Gerätes. D.h. sämtliche eingestellten
Parameter werden auf Werksvoreinstellung zurück­
gesetzt (schnelles Blinken aller LEDs).
9. Ausgrenzen von Störquellen
2,50 m
2
4 1 :
1) Lamelle zum Ausblenden des Unterkriech­
1 .
5 0 .
schutzes und der Rückfeldüberwachung
2 5 0 .
P t 2 4 o k o B r a t u F u
2) Lamellen zum Ausblenden von je 60° der
Fern­und Nahzone
3) Lamellen zum Ausblenden von je 60° der
Fernzone
11. Einstellung mit Fernsteuerung
1
LUXOMAT IR-LC-plus
®
1) LUXOMAT IR­LC­plus (Zubehör, siehe Pt. 20)
®
2) LUXOMAT IR­LCmini (Zubehör, siehe Pt. 20)
®
Achtung: Einstellungen mit der Fernsteuerung
überschreiben die mittels Potentiometer
(siehe Pt. 5 ) vorgenommenen Einstellungen
(Funktionsbeschreibung siehe Pt. 12).
D
1
2
„TEST"
12
3
1
IR-LCmini
TE ST
PARTY
COMFORT
IR-RC mini
2
