Inhaltszusammenfassung für PFALZTEC MINI med

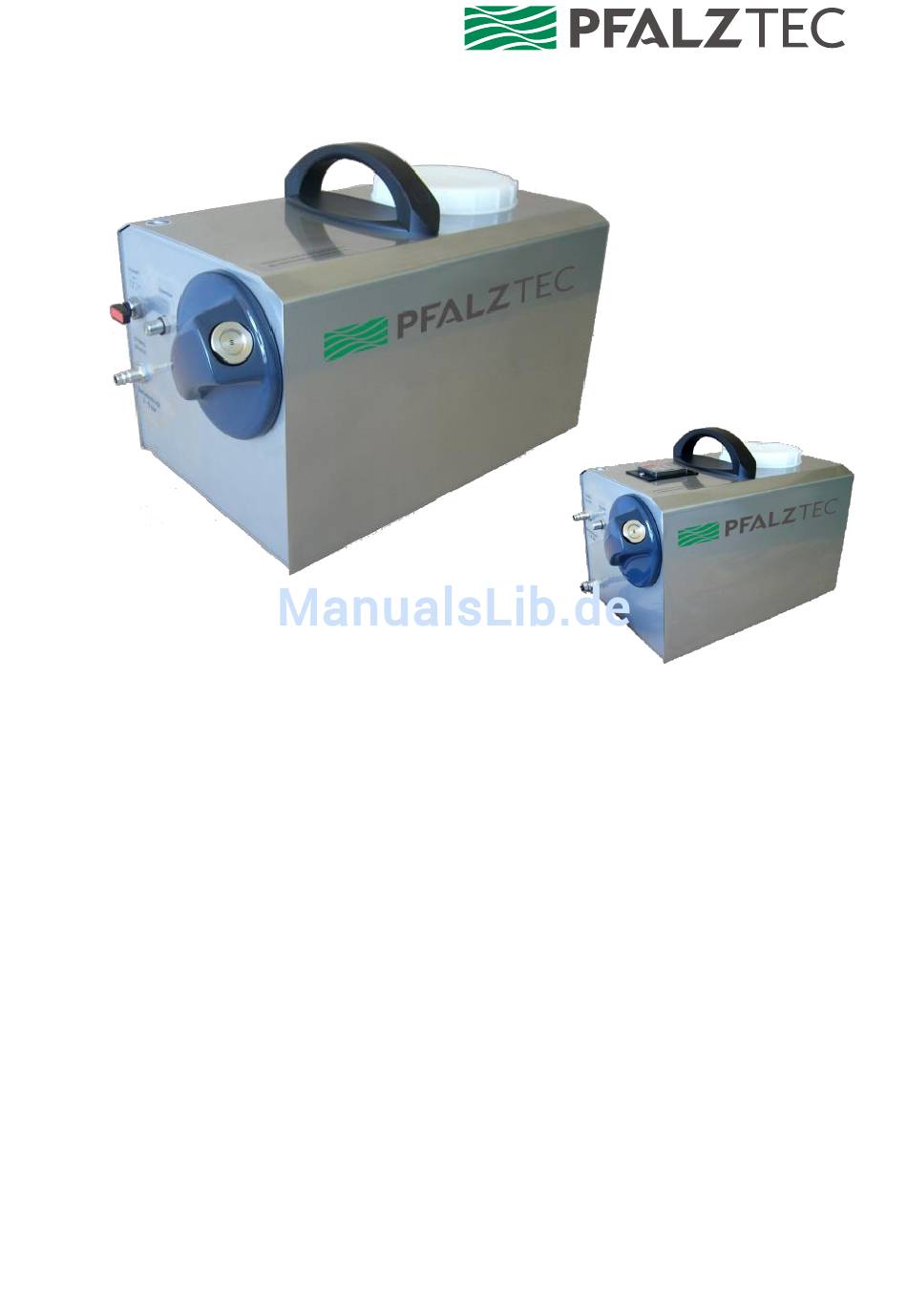

- Seite 1 Bedienungsanleitung Kaltnebelgerät MINI med Kaltnebelgerät MINI med +T (mit Timer) Pfalz Tec GmbH Görlitz / Hagenwerder Deutschland Stand 03/2016...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis EINFÜHRUNG............................. 3 EINSATZVORAUSSETZUNGEN ......................3 ................3 ESTIMMUNGSGEMÄß E NWENDUNG DES ERÄ TES ............................3 ITTEL ....................... 4 ERANTWORTLICHKEITEN ........................4 INSATZ IN Ä UMEN ....................4 ICHERHEITSHINWEISE ALLGEMEIN ............5 ISIKEN BEIM EHLGEBRA UCH DES ALTNEBEL ERFAHRENS TECHNISCHE AUSRÜSTUNG ......................6 ........................ -
Seite 3: Einführung
1 Einführung Sie haben sich zum Kauf eines Kaltnebelgerätes unserer Firma entschlossen. Wir beglückwün- schen Sie zu Ihrem Entschluss, denn Sie haben sich damit für eine kostengünstige, extrem schnel- le und optimal wirksame Methode entschieden. Wir wünschen Ihnen einen erfolgreichen Einsatz unseres Gerätes. -
Seite 4: Verantwortlichkeiten
2.3 Verantwortlichkeiten Der Betriebsleiter ist für die Einhaltung des Arbeitsschutzes und den sachgemäßen Einsatz des Kaltnebel-Gerätes verantwortlich. Alle Anwender und Mitarbeiter sind in allen Belangen zum Ne- beln ausreichend und schriftlich dokumentiert zu schulen. Die Bedienungsanleitung des Gerätes ist immer bereit zu halten. 2.4 Einsatz in Räumen Für die sachgerechte Funktion sind folgende Punkte zu beachten. -
Seite 5: Risiken Beim Fehlgebrauch Des Kaltnebel-Verfahrens
Wenn kein Nebel mehr sichtbar ist, bedeutet dies noch nicht, dass keine Gefahr mehr besteht. Die Umwelt gefährdende Stoffe sind sicher bis zum Verbrauch zu lagern und umweltgerecht nach den geltenden Vorschriften zu entsorgen. Der benebelte Raum ist wirkungsvoll vor dem Betreten durch Unbefugte zu schützen. 2.6 Risiken beim Fehlgebrauch des Kaltnebel-Verfahrens Arbeitsschutz Unzureichende fachliche Ausbildung der Mitarbeiter kann zu unsachgemäßer Benutzung und zu... -
Seite 6: Technische Ausrüstung
Nebelgerät abgestimmt. Es können auch bereits vorhandene Kompressoren genutzt werden. Diese sind aber oft nicht für Dauerbetrieb geeignet. Darum muss unbedingt eine Abstimmung mit dem Nebelgerätehersteller erfolgen. Es müssen ggf. Pausen eingehalten werden. Das Kaltnebelgerät MINI med besteht aus den folgenden grundlegenden Elementen: Tragegriff 5 Liter Mittelbehälter mit Weitfüllöffnung... -
Seite 7: Timer (Optional)
3.4 Timer (optional) [ PROG ] Anwählen des Einstellmodus und der einzelnen Stellen [ + ] / [ - ] Im Einstellmodus: Vergrößern / Verkleinern der blinkenden Stelle [ RESET ] Rücksetzen auf die Startzeit [ START/STOP ] Starten und Stoppen der Zeitschaltuhr Einstellen der Betriebszeit - Die Taste [ PROG ] kurz betätigen. -
Seite 8: Kompressor Und Druckluftversorgung
3.5 Kompressor und Druckluftversorgung Abb.: Beispiel Kompressor für den Betrieb eines Kaltnebel-Gerätes Typ S-B10.W12 Kolbenkompressor 5,5 KW mit einer effekti- ven Liefermenge von > 800 l/min Querschnitte für Druckluftleitungen Schlauchlänge Schlauchlänge Düse bis 8 m 9 - 100 m Um den benötigten Druck am Gerät zu gewähr- 10 mm 12 mm leisten spielen neben der Kompressorenleistung... -
Seite 9: Arbeitsablauf Erstinbetriebnahme
4 Arbeitsablauf Erstinbetriebnahme 4.1 Einstellparameter am Nebelgerät Kalibrierung Mitteldurchsatz am Düsenkopf (vgl. Kap. 3.3) Der Mitteldurchsatz hat wesentlichen Einfluss auf die Feinheit des Nebels. Die Einstellung erfolgt über die Dosierdüse. - Dosierdüse am Düsenkopf: Sie gibt durch eine definierte Bohrung einen bestimmten Durchsatz vor. -
Seite 10: Reinigung Und Wartung
5 Reinigung und Wartung Das Nebelgerät ist nach jeder Anwendung mit Wasser zu reinigen. Die Düse wird durch einen kurzen Nebelvorgang mit Wasser gespült. Bei Verstopfungen kann ein Druckluftstrahl auf die Düse gerichtet werden. Bei Düsen mit Dosierdüse zur Durchsatzregulierung ist regelmäßig die Dosierdüse auf Verschmut- zungen zu kontrollieren. -
Seite 11: Eg-Konformitätserklärung
der Niederspannungsrichtlinie 2006/125/EG und der EMV-Richtlinie 2004/108/EG erklären wir, dass das Produkt Kaltnebelgerät MINI med Kaltnebelgerät MINI med +T den vorgenannten einschlägigen Bestimmungen entspricht. Folgende harmonisierte Normen wurden angewendet: EN 12100-1 (2004) Sicherheit von Maschinen, Terminologie EN 12100-2 (2004) Sicherheit von Maschinen, techn. Leitsätze ...
