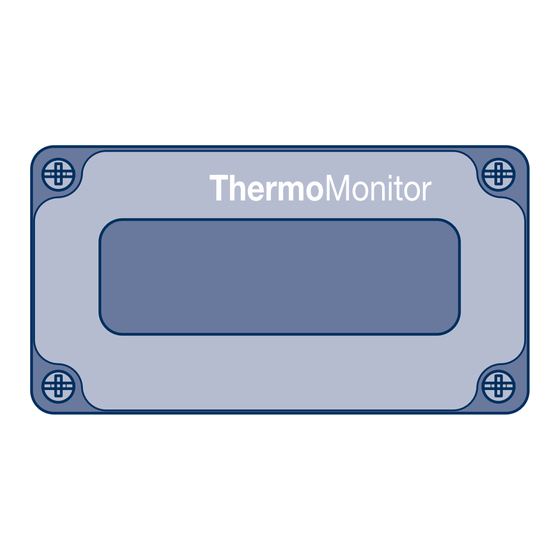

- Seite 1 Einbau- und Bedienungsanleitung ThermoMonitor und Protokolldrucker BPW-EA-ThMo 37541701d...
-
Seite 2: Inhaltsverzeichnis
Seite 18 Zubehör Seite 19 3.5 Spezifi kationen und Zertifi kate Seite 19 3.5.1 Spezifi kationen Seite 19 3.5.2 Zertifi kate Seite 19 Stand: 01.03.2017 Änderungen vorbehalten. Die aktuelle Version, sowie weiteres Informationsmaterial, fi nden Sie auf unserer Internetseite unter www.bpw.de... -
Seite 3: Einbauanleitung Thermomonitor
Sensoren und der Anzeigeeinheit dienen zweiadrige Verbindungskabel mit konfektionierten TE AMP Superseal 1.5 Steckverbindern. Optionales Zubehör Ein mobiler, bluetoothfähiger Protokolldrucker (BPW Nr.: 02.0130.41.20) dient neben dem Display der Anzeigeein- heit, zur Sicherstellung bzw. Protokollierung der Asphaltmischgut-Temperaturen. Der Protokolldrucker beinhaltet eine Thermopapierrolle und einen LI-Akku incl. KFZ-Ladegerät für 12 / 24 V. -
Seite 4: Sicherheitshinweise
Schäden durch falsches Zubehör oder falsche Ersatzteile Verwenden Sie ausschließlich Originalteile und Kits von BPW Bergische Achsen oder dem Fahrzeughersteller. Verwenden Sie ausschließlich die empfohlenen Werkzeuge, wie sie in den zugehörigen Anweisungen von BPW be- schrieben sind. Einfl uss auf die Bordelektronik Die Systemkomponenten sind für den speziellen Einsatz in Fahrzeugen konzipiert und entsprechend abstrahlungs-... -
Seite 5: Anzeigeeinheit Und Sensoren
(BPW Nr.: 02.3713.22.00) benötigt. Das Verlängern der Kabel durch zusammenstecken verschiedener Verbindungskabel ist bis zu einer Gesamtlänge von 14 m möglich. Eine Verlängerung darüber hinaus wird seitens BPW nicht empfohlen. Bei Modifi kationen am Gesamtsystem z.B. durch Kürzung der Verbindungskabel erlischt die Gewährleistung. -
Seite 6: Protokolldrucker (Optional)
Seite 6 BPW-EA-ThMo 37521701d Einbauanleitung ThermoMonitor Protokolldrucker (optional) 1.4 Zubehör ThermoMonitor Schnittstellenadapter Bluetooth Der Schnittstellenadapter Bluetooth wird an die Datenschnittstelle der Anzeigeeinheit angesteckt und in der Nähe der Anzeigeeinheit ebenfalls am Rahmen befestigt. Die Befestigung erfolgt über eine Schraube M 4, die mit Schrauben- sicherung (z.B. -
Seite 7: Abmessungen
BPW-EA-ThMo 37521701d Seite 7 Abmessungen 1.5 Abmessungen ThermoMonitor Anzeigeeinheit Abmessungen Durchbruch für Kabeldurchführungen Aufsicht Gehäuseoberseite Kabelanschlüsse Aufsicht Gehäuseboden ThermoMonitor Schnittstellenadapter Aufsicht Bluetooth Gehäuseboden... -
Seite 8: Übersicht Verkabelung
Seite 8 BPW-EA-ThMo 37521701d Einbauanleitung ThermoMonitor Übersicht Verkabelung 1.6 Übersicht Verkabelung... -
Seite 9: Teilekits, Zubehör Und Ersatzteile
BPW-EA-ThMo 37521701d Seite 9 Teilekits, Zubehör und Ersatzteile 1.7 Teilekits, Zubehör und Ersatzteile ThermoMonitor Bezeichnung BPW Sachnr. ThermoMonitor Anzeigeeinheit 02.1601.00.64 Protokolldrucker (Bluetooth) 02.0130.41.20 Schnittstellenadapter Bluetooth für 02.1819.73.00 Protokolldrucker Sensor PT1000 02.3317.42.00 x-mal Verbindungskabel Sensor / Anzeigeeinheit 02.1819.84.00 10 m variable Verbindungskabel Sensor / Anzeigeeinheit 02.1819.85.00... -
Seite 10: Bedienungsanleitung Thermomonitor
Seite 10 BPW-EA-ThMo 37521701d Bedienungsanleitung ThermoMonitor Allgemeine Hinweise 2.1 Allgemeine Hinweise 2.1.1 Einsatzgebiet Der ThermoMonitor ist ein Gerät zur Messung und Anzeige von bis zu 4 externen Temperaturen sowie der Modul- temperatur. Er ist für den Einsatz an thermoisolierten Asphaltkippern vorgesehen. Das System eignet sich zur Neu- ausrüstung und zur Nachrüstung von Fahrzeugen. -
Seite 11: Funktionsweise
Sie die ID erneut ein. Um in den Normalbetrieb zurückzugelangen, entfernen Sie die Endkappe ID-Stecker von der Programmierschnitt- stelle und stecken Sie wahlweise eine wasserdichte Endkappe Programm (BPW Nr.: 02.1827.24.00) oder eine Endkappe LogStecker (BPW Nr.: 02.1827.25.00) auf. -
Seite 12: Protokollierung Der Temperatur
Über die digitale Datenschnittstelle des ThermoMonitor werden alle 60 Sekunden die gemessenen Temperaturwerte ausgegeben. Diese können mit einem externen Datenlogger oder einem beliebigen Telematik-System empfangen und aufbereitet werden. Um diesen Modus einzuschalten, wird eine spezielle Endkappe Logging-Stecker (BPW Nr.: 02.1827.25.00) an die Programmierschnittstelle gesteckt. -
Seite 13: Problembehebung
BPW-EA-ThMo 37521701d Seite 13 Problembehebung 2.4 Problembehebung Einige Funktionsstörungen des ThermoMonitor können in der Regel selbst behoben werden. Sollte dies nicht gelin- gen, senden Sie das Gerät bitte ein. Beschädigung an Sensoren und deren Kabel Wird für einen Sensor „HI” oder „LO” angezeigt, obwohl die Temperatur im erlaubten Messbereich liegt, ist wahrscheinlich der Sensor oder das Anschlusskabel defekt. -
Seite 14: Technische Daten / Zertifi Kate
Seite 14 BPW-EA-ThMo 37521701d Bedienungsanleitung ThermoMonitor Technische Daten / Zertifi kate 2.5 Technische Daten ThermoMonitor Modul-Abmessungen: 120 x 65 x 40 mm Versorgungsspannung: 18 - 32 V / 100 mA Messbereich: -10 – 295 °C Anzahl der Messpunkte: 4 Sensoren + Gerätetemperatur Befestigung: 2 x Gewinde M 4 im Gehäuseboden... -
Seite 15: Bedienungsanleitung Protokolldrucker
BPW-EA-ThMo 37521701d Seite 15 Bedienungsanleitung Protokolldrucker Allgemeine Hinweise 3.1 Allgemeine Hinweise 3.1.1 Einsatzgebiet Der Protokolldrucker ist für den Einsatz in Verbindung mit der ThermoMonitor Anzeigeeinheit vorgesehen. Er kann wahlweise über ein serielles Datenkabel oder über eine Bluetooth-Funkverbindung mit der Anzeigeeinheit verbunden werden. -
Seite 16: Benutzungshinweise
Seite 16 BPW-EA-ThMo 37521701d Bedienungsanleitung Protokolldrucker Benutzungshinweise 3.2 Benutzungshinweise • Drucker nicht bei hohen Temperaturen oder hoher Feuchtigkeit lagern. • Wenn die Batterie längere Zeit nicht in Betrieb ist, kann es aufgrund der Materialeigenschaften von Lithium-Ionen Akkus zu Kapazitätsverlust oder auch zum kompletten Ausfall der Batterie kommen. -
Seite 17: Testausdruck Erzeugen
BPW-EA-ThMo 37521701d Seite 17 Benutzungshinweise 3.2.4 Testausdruck erzeugen • Drucker ausschalten • Gleichzeitig die Ein /Aus-Taste und die FEED-Taste drücken und 2 Sekunden warten • Nacheinander die FEED Taste und die die Ein/Aus-Taste loslassen. Danach erfolgt ein Testausdruck der Drucker- einstellungen 3.2.5... -
Seite 18: Problembehebung
Seite 18 BPW-EA-ThMo 37521701d Bedienungsanleitung Protokolldrucker Problembehebung 3.3 Problembehebung Einige Funktionsstörungen des Druckers können in der Regel selbst behoben werden. Sollte dies nicht gelingen, senden Sie den Drucker bitte ein. Problem Behebung Papiervorschub funktioniert nicht Reinigen Sie den Papiersensor innerhalb des Papierfachs mit einem weichen Pinsel. -
Seite 19: 3.4 Zubehör
BPW-EA-ThMo 37521701d Seite 19 Bedienungsanleitung Protokolldrucker Zubehör Technische Daten und Zertifi kate 3.4 Zubehör ThermoMonitor Schnittstellenadapter Bluetooth zum Anstecken an das ThermoMonitor Anzeigegerät. Der Schnittstellenadapter Bluetooth wird vom Anzeigegerät mit Strom versorgt und muss fest am Fahrzeug verlegt werden. Das Modul ist immer aktiv, sobald das Anzeigegerät eingeschaltet ist. - Seite 20 Ihr Partner für den wirtschaftlichen Weg! BPW Bergische Achsen Kommanditgesellschaft Postfach 12 80 · 51656 Wiehl, Deutschland · Telefon +49 (0) 2262 78-0 info@bpw.de · www.bpw.de...
