Eva600EE
SystemRoMedic
TM
3
2
4
5
6
7
13
8

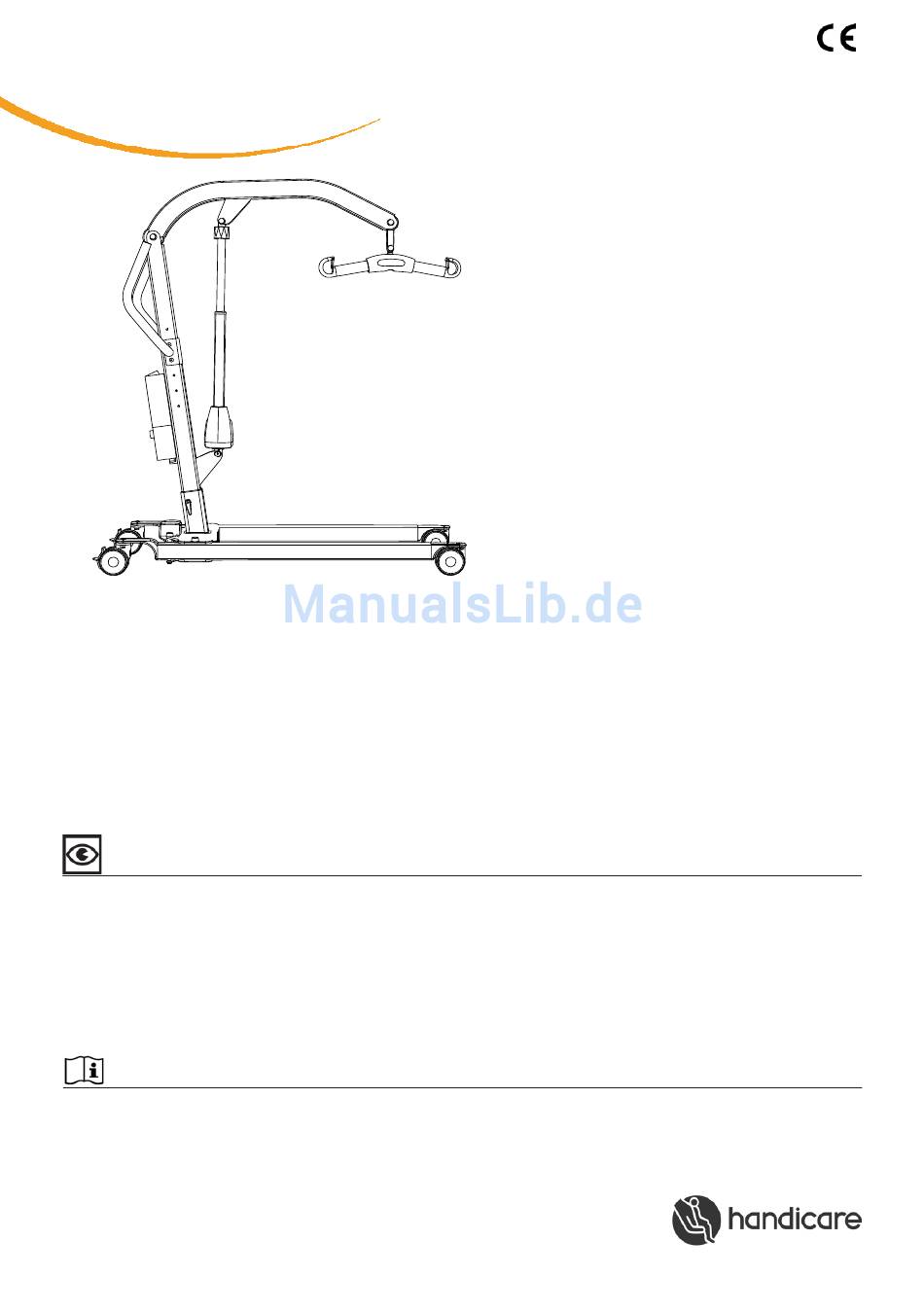

Der mobile Patientenlifter Eva600EE ist so konzipiert, dass er zusammen mit dem entsprechenden Zubehör in den
meisten Situationen eingesetzt werden kann, in denen das Heben von Personen erforderlich ist. Mit diesem Personenhe-
ber lassen sich Patienten in liegender und sitzender Stellung heben. Eva600EE besteht größtenteils aus Aluminium und
ist somit im Verhältnis zur Kapazität relativ leicht und hervorragend vor Korrosion geschützt.
Eva600EE ist sowohl für einen Einsatz in häuslicher Umgebung, wie auch für den institutionellen Bereich geeignet. Der
mobile Patientenlifter Eva600EE ist für einen Wiedereinsatz geeignet.
Handicares Produktserie SystemRoMedic umfasst u. a. Lifter und Hebegurte. SystemRoMedic, ein Universalsystem zum
Versetzen von Personen, lässt sich in vier Bereiche aufgliedern: Umsetzten, Positionieren, Stützen und Heben.
Kontrolle der Funktion
Sichtprüfung
Prüfen Sie regelmäßig die Funktion des Lifters. Vergewissern Sie sich, dass das Material unbeschädigt ist.
Vor der Benutzung:
Prüfen Sie den Lifter auf korrekte Montage.
Prüfen Sie die Befestigung des Hebebügels sowie die Funktion der Aushaksicherung.
Prüfen Sie die Hebe- und Beinverbreiterungsbewegung.
Prüfen Sie alle Stellantriebe auf korrekte Montage.
Lesen Sie stets die Bedienungsanleitung
Lesen Sie unbedingt die entsprechenden Anleitungen für Hilfsmittel zur Umsetzung von Patienten.
Verwahren Sie die Anleitung so, dass sie der Anwender des Produktes rasch zur Hand hat.
Patientenlifter dürfen nur von Personen benutzt werden, die für die Handhabung des Gerätes ausgebildet sind.
Manual nr: 00788-De ver. 3 130624
1
11
12
1.
2.
3.
9
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Höchstlast: 270kg / 600 lbs
CE-Konformität
Das Produkt erfüllt die Anforderungen der
10
Richtlinie 93/42/EWG für Medizinprodukte.
Bedienungsanleitung - Deutsch
Hubarm
Hubsäule
Fahrgriff
Batteriepaket
Notausschalter
Steuerbox
Motor zur Verbreiterung
Hinterräder mit Bremse
Hebebügel mit Aushaksicherung
Vorderräder
Notabsenkung (manuell)
Motor/Stellantrieb für Hebearm
Höheneinstellung der Hubsäule
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SystemRoMedic Eva600EE
Inhaltszusammenfassung für SystemRoMedic Eva600EE
- Seite 1 Patienten in liegender und sitzender Stellung heben. Eva600EE besteht größtenteils aus Aluminium und ist somit im Verhältnis zur Kapazität relativ leicht und hervorragend vor Korrosion geschützt. Eva600EE ist sowohl für einen Einsatz in häuslicher Umgebung, wie auch für den institutionellen Bereich geeignet. Der mobile Patientenlifter Eva600EE ist für einen Wiedereinsatz geeignet.
-
Seite 2: Inhaltsverzeichnis
- Aufladen des Akkus ................6 - Handsteuerpult..................6 - Nothalt, Notabsenkung ................7 - Notabsenkung ..................7 - Bremsen ....................7 - Fehlersuche ..................8 Zubehör ..................... 8 Wartung .................... 9 Technische Informationen ............10 -Maßbeschreibung Eva600EE ..............11-12 SystemRoMedic M A N U A L... -
Seite 3: Montage
Deckhauben montieren. Kabel anschließen: Kabel für das Handsteuergerät an HS, Kabel für den Hubmotor an Anschluss M1 und Kabel für den Verbreiterungsmotor an Anschluss M2. Nothalt entriegeln und abschließende Inspektion durchführen (siehe Abschließende Inspektion) SystemRoMedic M A N U A L... -
Seite 4: Abschließende Inspektion
Bevor der Lifter zum ersten Mal in Betrieb genommen wird, muss der Akku vier Stunden aufgeladen werden. Siehe Kapitel „Aufladen der Akkus“. Verwahren Sie die Anleitung so, dass sie der Anwender des Produktes rasch zur Hand hat. SystemRoMedic M A N U A L... -
Seite 5: Anwendung Des Produktes
Fall höher belastet werden als das Einzelteil mit der geringsten Höchstbelastung. Prüfen Sie in jedem Fall vor der Anwendung die zulässige Höchstbelastung von Lifter und Zubehör. Bei Fragen wenden Sie sich bitte an Ihren Händler. SystemRoMedic M A N U A L... -
Seite 6: Aufladen Des Akkus
Die Kennzeichnung auf den Tasten gibt die Richtung an. Die Bewegung stoppt, wenn die Tasten losgelassen werden. Verbreiterung/Verengung des Untergestells Die Kennzeichnung der Tasten gibt die Funktion wieder. Die Bewegung stoppt, wenn die Tasten losgelassen werden. SystemRoMedic M A N U A L... -
Seite 7: Notabsenkung
Die Räder sind ausschließlich beim Anheben vom Fußboden zu sperren, damit der Lifter nicht gegen den Kopf des Patienten fährt. Gesperrte Räder während des Hebevorgangs erhöhen die Kippgefahr. Entsperren der Räder Durch Hochziehen des Bremspedals mit dem Fuß werden die Räder entsperrt. SystemRoMedic M A N U A L... -
Seite 8: Fehlersuche
Wenn der Lifter nicht zufrieden stellend funktioniert, wenden Sie sich bitte an Ihren Händler. Bei Geräuschen: - Versuchen Sie die Geräusche zu orten. Setzen Sie den Lifter außer Betrieb und wenden Sie sich an Ihren Händler. SystemRoMedic M A N U A L... -
Seite 9: Zubehör
Modell und Material ist abhängig von der jeweiligen Hebesituation und dem Bedarf des Patienten. Hebebügel SlingBar aus dem SystemRoMedic besteht aus Aluminium. Das Gerät ist in drei verschiedenen Breiten erhältlich und eignet sich somit für die meisten Hebesituationen und für Patienten in allen Größen. -
Seite 10: Wartung
Zur Desinfektion benutzen Sie handelsübliche Flächendesinfektionsmittel die aber kein Phenol oder Chlor enthalten, da diese Substanzen das Material beschädigen können. Wiedereinsatz Der mobile Patientenlifter Eva600EE ist für einen Wiedereinsatz geeignet. Im Falle des Wiedereinsdatzes muss eine War- tung/Prüfung von einem Fachmann entsprechend des Handicare-Servicehandbuches durchgeführt werden. Aufbewahrung Wird der Lifter über längere Zeit nicht benutzt, z.B. -
Seite 11: Technische Informationen
Druckkraft Tasten Handsteuerpult: Max. Tragfähigkeit: 270 kg / 600lbs Das Produkt erfüllt die Anforderungen der medizinisch technischen Richtlinie 93/42/EEG. Das Gerät ist für die Benutzung im Innenbereich vorgesehen. Typ B, laut Schutzgrad gegen Stromschlag SystemRoMedic M A N U A L... -
Seite 12: Maßbeschreibung Eva600Ee
Maßbeschreibung Eva600EE 58-186 22.85-73.28 63-191 24.82-75.25 68-196 26.79-77.22 50-169 19.70-66.59 54-174 21.28-68.56 59-179 23.25-70.53 55,55 34,67 11,5 4,53 2,36 133-192 52.4-75.65 138-197 54.37-77.62 143-202 56.34-79.59 21.67 In Spalte A sind die Maße in Zentimeter und das Gewicht in Kilogramm angegeben. - Seite 13 Maßbeschreibung Eva600EE 17.34 17.73 65-105 25.61-41.37 75-115 29.55-45.31 74.9 14,5 31.9 10.64 16,1 17,7 M ist der Wendedurchmesser N ist das Gesamtgewicht des Patientenlifters O ist das Gewicht des schwersten Teils P gibt die Richtung beim Versetzen nach vorn an R ist das Referenzmaß...
- Seite 14 Patienten und dem Personal innerhalb des Fürsorge- und Pflegebereichs das Leben und die Arbeit zu erleichtern. Erfahrung, Innovation und Schulung sind die Eckpfeiler des SystemRoMedic, einer Gesamtlösung für alle erdenklichen Umsetzungssituationen. Umsetzen, Produkte zum Versetzen zwischen zwei Einheiten.
