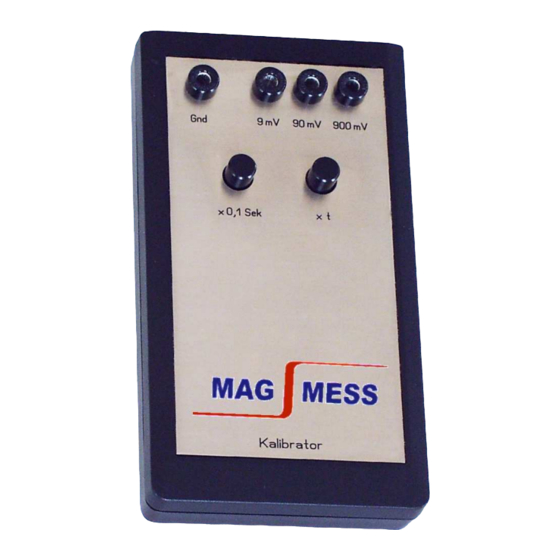

Kalibrator Typ Cal 2014

für elektronische Fluxmeter

Bedienungsanleitung

Der Kalibrator dient der Überprüfung elektronischer Fluxmeter in Hinblick auf ihre

Genauigkeit. Ein Fluxmeter ist ein Integrator für Spannung-Zeit-Flächen. Mit Hilfe einer

definierten Spannungs-Zeit-Fläche kann daher festgestellt werden, ob der Anzeigewert

des Fluxmeters korrekt ist oder ob das Gerät einer Justierung bedarf.

H-D-Kalibrator.doc

- 1 -

Stand: 11/2014

Seite 1 Kalibrator Typ Cal 2014 für elektronische Fluxmeter Bedienungsanleitung Der Kalibrator dient der Überprüfung elektronischer Fluxmeter in Hinblick auf ihre Genauigkeit. Ein Fluxmeter ist ein Integrator für Spannung-Zeit-Flächen. Mit Hilfe einer definierten Spannungs-Zeit-Fläche kann daher festgestellt werden, ob der Anzeigewert des Fluxmeters korrekt ist oder ob das Gerät einer Justierung bedarf.
Seite 2 Anschluss an das Fluxmeter: Häufig sind Fluxmeter mit Telefonbuchsen zur Signalzuführung ausgestattet, in diesem Fall kann die Verbindung zwischen Kalibrator und Fluxmeter einfach durch zwei – am besten verdrillte – Kabel mit Bananensteckern vorgenommen werden. Die linke Apparateklemme (Masse, „Gnd“) des Kalibrators ist mit „Gnd“ bzw. dem Minus-Anschluss des Fluxmeters zu verbinden.
Seite 3 Überprüfung des Kalibrators: Der Kalibrator leitet die Zeitdauer des Impulses aus einem Quarztakt ab. Die Länge des Ausgangspulses kann einem Frequenzzähler überprüft werden, Periodendauermessung umschaltbar ist. Die Ausgangsspannung wird aus einer Spannungsreferenz und Spannungsteilern generiert und kann mit einem geeigneten Digitalvoltmeter überprüft werden. Beim Drücken der Taste „x „t““...
