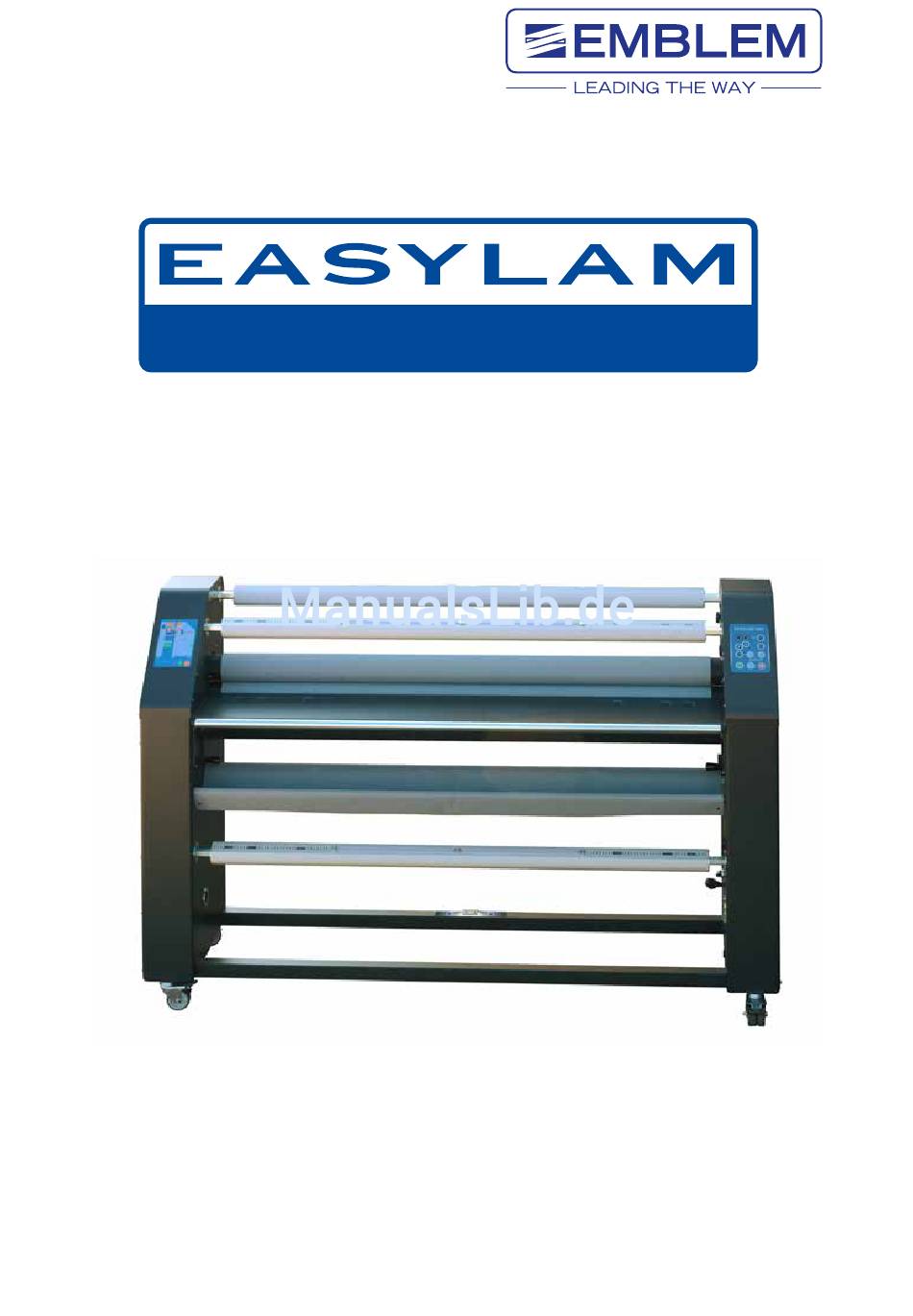

- Seite 1 Laminiermaschine 160 C Bedienungsanleitung Version 1.1...
-
Seite 2: Technische Hinweise
Bedienungsanleitung vor Inbetriebnahme aufmerksam lesen und zur weiteren Verwendung aufbewahren. Technische Hinweise Modell ......................EASYLAM 160C Länge ......................205 cm Breite ......................57 cm Höhe ......................140 cm Höhe Arbeitsfläche ..................100 cm Max. Materialbreite ..................169 cm Effektive Walzenlänge mm ................1620 mm Max. Walzenabstand mm ................40 mm Stromversorgung ...................110 - 230 V ........................50/60 Hz max. - Seite 3 Weitere Hinweise zur Installation: Stromversorgung In der Nähe des Standorts sollte die hier angegebene Stromversorgung vorhanden sein: • Einphasenspannung: 230V • Frequenz: 50 – 60 Hz • Stromstärke: 4,5 A Platzanforderung Die Stellfläche muss den Platzanforderungen für die planmäßige Verwendung der Maschine entsprechen. Beachten Sie dabei auch den benötigten Raum für die Zuführung- bzw.
- Seite 4 - 4 -...
-
Seite 5: Die Tastatur
• Sicherheitssystem (Rutschkuplung der Walzen) Beim Betrieb des Gerätes ist darauf zu achten, dass die Hände nicht zwischen die Walzen kommen. Der EMBLEM EASYLAM 160C ist mit einem Sicherheitssystem ausgerüstet, bei dem über eine Rutschkupplung die Walzenbewegung gestoppt wird. Dadurch können ernsthafte Verletzungen vermieden werden. -
Seite 6: Bedienung Der Maschine
Bedienung der Maschine In der Anlaufphase steht der Bediener vor der Maschine. Die Maschine wird über den Hauptschalter (Innenseite rechts unten) eingeschaltet. Der Schalter leuchtet grün. Durch Einschalten des Schalters Speed I/Speed II entscheidet man sich für die Laminiergeschwindigkeit. Alternativ kann man das Fußpedal nutzen und stufenlos die Geschwindigkeit einstellen. -
Seite 7: Entnahme Der Materialachse
Entnahme der Materialachse Drücken Sie die Achse bis zum Anschlag nach links und halten Sie sie in dieser Position Heben Sie die Materialachse rechts nach vorne aus der Halterung. Ziehen Sie nun die Achse aus der linken Halterung und nehmen Sie sie heraus. Autogrip-Materialaufnahme Schieben Sie die Materialachse in den Rollenkern der zu montierenden Materialrolle. - Seite 8 EASYLAM-CUTTER Spezialmesser für die optimale Ausrüstung unseres Laminators mit Laminierfilmen. Es gibt verschiedene Vorgehensweisen um unsere Laminatoren mit Laminat zu bestücken. Für eine einfache und sparsame Handhabung empfehlen wir unseren EASYLAM-CUTTER. Art.-Nr.: 24959 Dieses Messer hat eine spezielle Klinge. Die Gefahr, sich zu verletzen oder in die Walze des Laminators zu beschädigen, wird erheblich verringert.
- Seite 9 Vorgehensweise - EASYLAM-CUTTER Legen Sie die Laminatfolie incl. Halten Sie das eingelegte Laminat Wickeln Sie das Laminat zurück Abdeckpaper zwischen die stramm und schließen Sie die stramm auf die Laminatrolle Walzen Walzen Hinter den Walzen des Laminators Positionieren Sie die Klinge des Trennen Sie vorsichtig das Ab- sollen ca.
- Seite 10 Laminat mit Abdeckpapier: • Öffnen Sie die Laminierwalzen durch Drücken der Taste OPEN (Abb. S. 6) und legen Sie das Laminat wie in der Abbildung gezeigt ein. Schieben Sie einen leeren Rollenkern auf die Aufrollachse R3 (Abb. S. 5 Nr. 4) damit der Schutzliner/Abdeckpapier aufgewickelt werden kann. • Nachdem Sie das Laminat auf der Abrollachse R4 (Abb. S. 5 Nr. 5) angebracht haben, trennen Sie das Abdeckpapier ab und befestigen es mit Klebeband am Pappkern, auf der Aufrollachse R3 (Abb.
- Seite 11 Aufkaschieren von Drucken auf Platte Es gibt verschiedene Techniken, die professionelle Anwender ausüben: a) Kaschieren eines Druckes auf eine selbstklebene Platte b) Kaschieren eines selbstklebenden Druckes auf Platte Generell gilt: Öffnen Sie die Lamenierwalzen in der der Höhe, die Sie für die Platte benötigen. Stellen Sie die Zuführungsplatte auf die Höhe der Platte ein.
- Seite 12 Kaschieren eines selbstklebenden Druckes auf Platte Ziehen Sie 3 - 4 cm Abdeckpapier vom selbstklebenden Druck und kleben Sie den Druck auf die Platte. Schieben Sie die Platte zwischen die Laminierwalzen und legen Sie den Druck über die Walze, wie in der Grafik dargestellt Starten Sie den Kaschiervorgang indem Sie die Platte zwischen die Laminierwalzen schieben und die START -Taste drücken.
- Seite 13 Trennen Sie die erste Hälfte des Abdeckpapiers von dem selbstklebenden Druck und Starten Sie den Kaschiervorgang. Führen Sie die Platte erneut ein, um die zweite Hälfte zu Kaschieren - 13 -...
- Seite 14 KONFFORMITÄTSERKLÄRUNG Wir, DATAPLOT GmbH Gutenbergstraße 15 24558 Henstedt-Ulzburg Hersteller der Markenbezeichnung EMBLEM, erklären in allgmeiner Verantwortung, dass die Maschine: Markenbezeichnung: EMBLEM Modell: Easylam Expert 140C Easylam Expert 160C Easylam 160W Easylam 160C in Übereinstimmung ist mit: Den Anforderungen der EU Richtlinie 2006/42/EC.s Den Anforderungen der EU Richtline 2004/108/EC.
- Seite 15 - 15 -...
- Seite 16 DATAPLOT GmbH • Gutenbergstraße 15 • D–24558 Henstedt–Ulzburg • Germany Tel. +49 41 93 995 0 • Fax +49 41 93 995 220 info@dataplot.de • www.dataplot.de - 16 -...
