Montage- und Betriebsanleitung

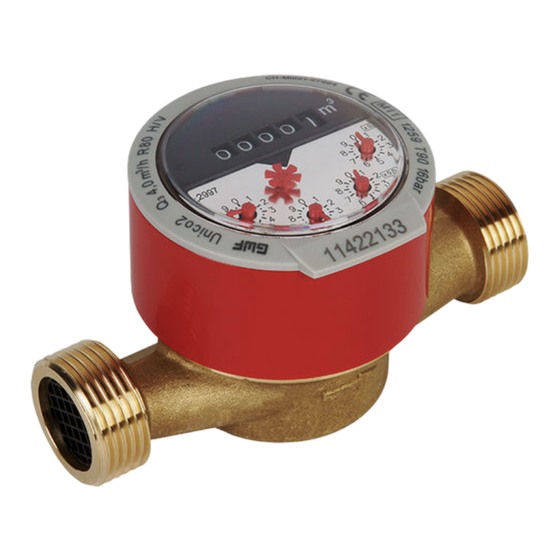

GWF-Wasserzähler
1. Bestimmungsgemässe Verwendung
Typ
Schnittstelle
Nenndurchfluss Q
3
Nennweite DN
Nenndruck PN
Temperatur T
Umgebungstemperatur
T
amb
mit Flansch
1)
GWF-Wasserzähler sind geeignet zur Verbrauchsmessung von
kleinen bis mittleren Durchflussmengen. Diese Anleitung ent-
hält alle wichtigen Informationen für den Einbau und den Be-
trieb der oben aufgeführten Wasserzähler. Einbau, Anschluss
und Wartung sind durch sach- und fachkundiges Personal
durchzuführen, welches zuvor diese Montage- und Betriebsan-
leitung gelesen und verstanden hat.
2. Auslegung der Wasserzähler
GWF-Wasserzähler sind den Belastungswerten entsprechend
auszulegen. Eine dauerhafte Überlastung führt zu deren Be-
schädigung. Der max. zulässige Überlastungsdurchfluss Q
rechnet aus 1,25*Q , darf max. 1h pro Tag und gesamthaft wäh-
3
rend max. 100h vorherrschen. Bei der technischen Spezifikation
sind die in der Anlage vorkommenden Betriebsbedingungen zu
berücksichtigen. Dies sind insbesondere:
■ Nenndurchfluss
■ Max. zulässiger Betriebsdruck
■ Betriebstemperatur
■ Umgebungstemperatur
■
Einbaulage (Steig- oder Fallrohrgehäuse)

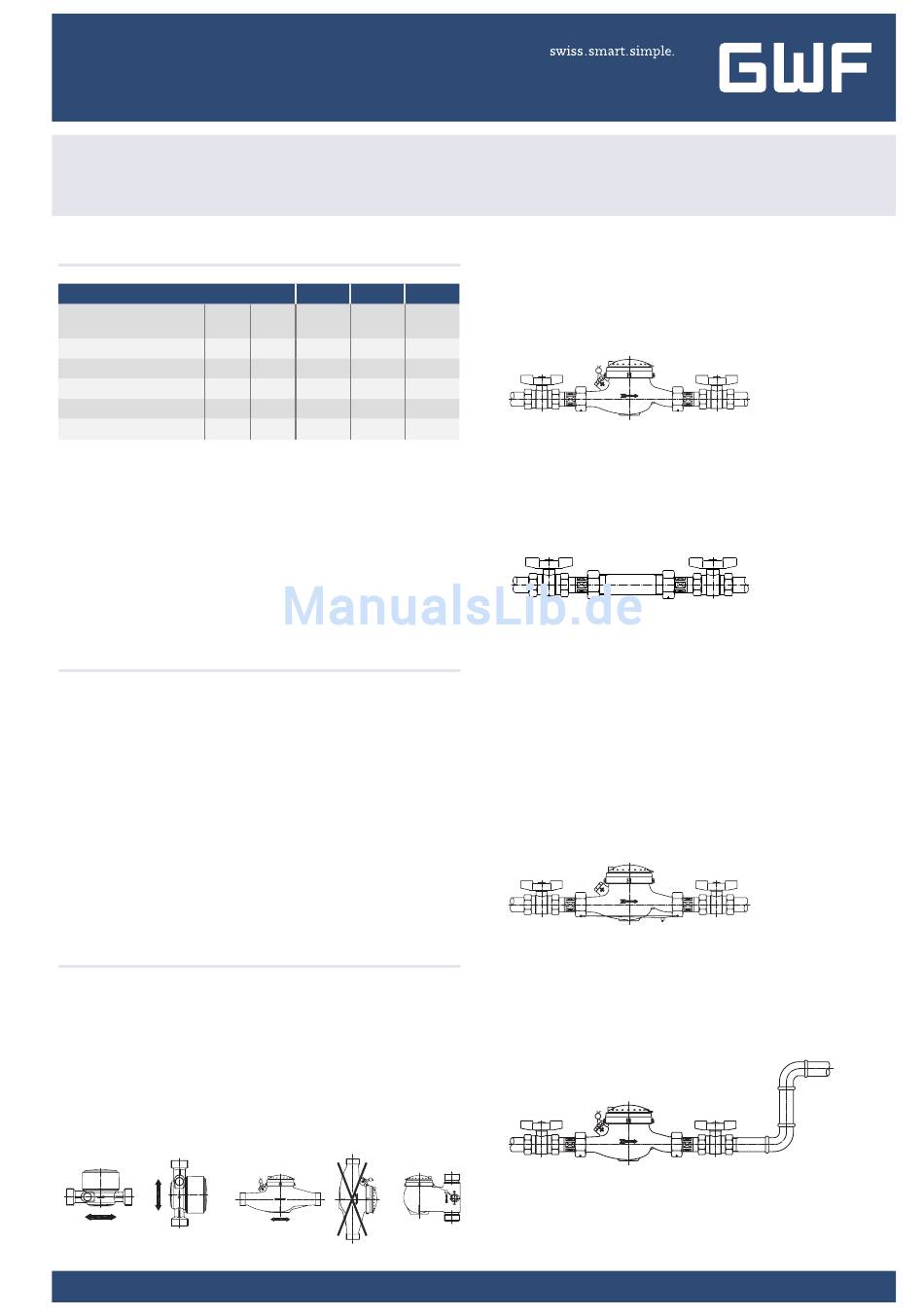

3. Einbauhinweise
1. Einstrahlzähler (Unico ) können sowohl in horizontale wie
®
auch in vertikale Leitungen eingebaut werden. Bevorzugt ist
der Einbau in horizontal verlaufenden Leitungen.
Mehrstrahlzähler (MTK, MTW) können ebenfalls in horizon-
tale wie vertikale Leitungen eingebaut werden. Für den Ein-
bau in vertikale Leitungen stehen spezielle Umlenkgehäuse
zur Verfügung. Das Ziffernblatt ist immer nach oben zu rich-
ten.
www.gwf.ch
Unico MTK MTW
®
IPG/En- IPG/En- IPG/En-
coder coder coder
m /h 2,5/4 2,5 – 25 2,5 – 25
3
mm 15/20 15 – 50 15 – 50
bar 16 16/25 16/25
1)
°C 30/90 30/50 90
°C +5 ... +55 +5 ... +55 +5 ... +55
4
2. Für den Wasserzähler ist keine Ein- und Auslaufstrecke not-
wendig.
3. Es wird empfohlen, vor und nach dem Wasserzähler ein Ab-
sperrorgan in die Leitung einzubauen, um dessen Ein- und
Ausbau bei periodischen Kontrollen und Wartungsarbeiten
zu erleichtern.
1)
4. Vor dem Ersteinbau des Wasserzählers soll das Rohrlei-
tungsnetz gespült werden. Anstelle des Wasserzählers soll
ein Passstück eingebaut werden, so dass evtl. Festpartikel
nicht unnötig das Schmutzsieb verstopfen. Dadurch wird ein
einwandfreies Messen gewährleistet.
5. Beim Einbau des Wasserzählers ist auf die Durchflussrich-
tung zu achten. Ein auf dem Gehäuse angebrachter Pfeil
zeigt die Durchflussrichtung an.
6. Vor dem Einbau des Wasserzählers ist sicherzustellen, dass
auf der Eingangsseite ein sauberes Schmutzsieb eingebaut
, er-
ist.
7. Beim Einbau ist weiter darauf zu achten, dass in den Ver-
schraubungen saubere, unbeschädigte und richtig positio-
nierte Dichtungen verwendet werden.
8. Um ein unbefugtes Manipulieren am Wasserzähler zu ver-
hindern, können die Verschraubungen mittels Draht und
Plomben gegen ein Öffnen gesichert werden.
9. Der Wasserzähler darf keinen von Rohren oder Formstücken
verursachten Spannungen ausgesetzt werden, d.h. das Ein-
baulichtmass muss eingehalten werden.
10. Um ein korrektes Messen sicherzustellen, ist darauf zu ach-
ten, dass weder Luft in den Wasserzähler gelangen noch die
Leitung vom Wasserzähler leer laufen kann.
11. Bei vielen Installationen dienen Wasserleitungen als Mas-
se für elektrische Anlagen. Entsprechend der vorliegenden
Situation ist eine elektrische Überbrückung des Wasserzäh-
lers zu gewährleisten.
