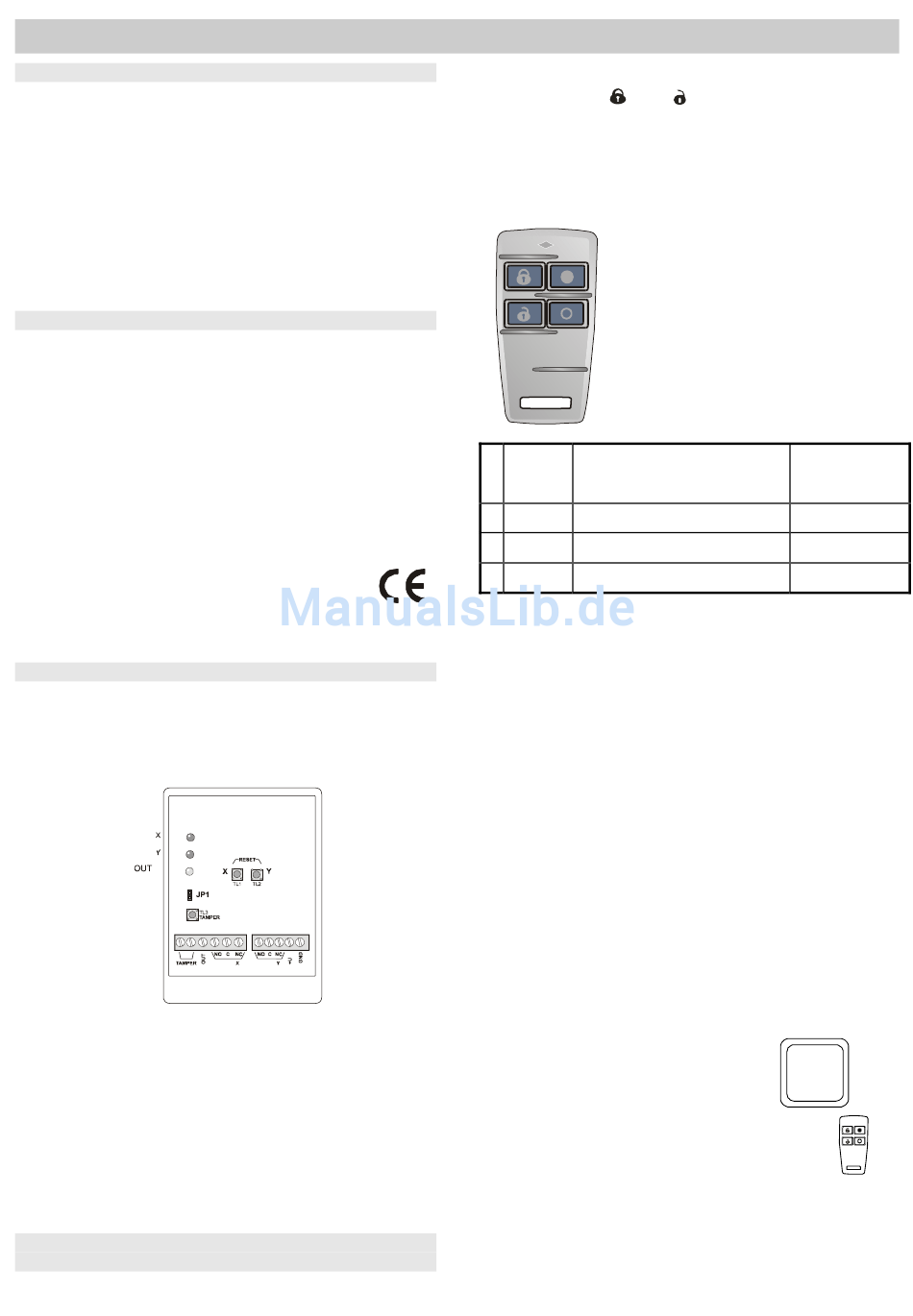

indexa 6000 PS 12 Bedienungsanleitung

Beschreibung
Der Funk-Ausgangsschalter 6000 PS 12 ist ein dreikanaliger
Empfänger, der auf codierte Funksignale reagiert. Der Status seiner
beiden Ausgangsrelais und seines Transistorausgangs wird an der
Vorderseite des 6000 PS 12 angezeigt. Bis zu 20 Fernbedienungen
(RC42/44/6000 R, 6000 N) können in den Funk-Ausgangsschalter
angemeldet werden. Für die Fernbedienungen sind drei verschiedene
Betriebsmodi verfügbar.
Der 6000 PS 12 kann in Verbindung mit einem Alarmsystem eingesetzt
werden, als Toröffner, Panikschalter etc. Eine wechselnde Codierung
sorgt für höchste Sicherheit bei der Funkübertragung.
Der 6000 PS 12 kann auch als Empfänger für Funk-Komponenten
des SYSTEMS 6000 verwendet werden. Auf diese Weise kann ein
verdrahtetes Alarmsystem mit zusätzlichen Funk-Meldern, Funk-
Bedienteilen etc. erweitert werden
Technische Daten
Stromversorgung:
Stromverbrauch:
Betriebsfrequenz:
Codierung: digital, jede Fernbedienung oder Komponente des
SYSTEM 6000 hat eine eigene wechselnde Codierung
Ausgangsrelais:
Transistorausgang:
Reichweite (im Freien):
mit Meldern des SYSTEM 6000 bis zu 100 m
Betriebstemperatur: -10°C bis +40°C, nur in Innenräumen verwenden
Bertrieb nach
Der Hersteller erklärt hiermit, dass sich der 6000 PS12 in
Übereinstimmung mit den wesentlichen Anforderungen
und anderen relevanten Vorschriften der Richtlinie
1999/5/EC befindet.
Das Original der Konformitätserklärung finden Sie auf der Webseite
www.indexa.de.
Installation
Entfernen Sie den äußeren Gehäusedeckel, indem Sie mit einem
kleinen Schraubendreher die Sicherung nach unten drücken. Lösen Sie
die Befestigungsschraube in der Mitte der Platine, und entfernen Sie die
Platine. Ziehen Sie die Verdrahtung (von der Stromversorgung bzw. zu
den zu steuernden Geräten) von hinten durch das Loch im unteren
Gehäuseteil.
Relais
Relais
Beschreibung der Klemmen:
TAMPER Sabotageschalter-Ausgang (max. 24 V DC/100 mA)
OUT open collector Transistorausgang
(Verbindung zu Masse, GND)
NC, NO, C potentialfreie Relaisausgänge (X und Y)
Verbindung über C und NO = Schließerkontakt
Verbindung über C und NC = Öffnerkontakt
+U, GND Stromversorgung 12-24 V DC oder 15 V AC
Der Status der Ausgänge X, Y und OUT wird durch drei LEDs an der
Vorderseite des 6000 PS 12 angezeigt. Sind die Ausgänge aktiviert, so
leuchtet die entsprechende LED.
Verwendung des 6000 PS 12 in Kombination mit
RC 42/44, 6000 R und 6000 N
Funk-Ausgangsschalter 6000 PS 12
Funk-Ausgangsschalter 6000 PS 12
.
12-24 V DC oder 15 V AC
0,25 W (Ruhezustand),
max. 1,0 W (beide Relais aktiviert)
max. 120 V/1 A
max. 40 V/0,2 A
mit den Fernbedienungen RC 42/44/ 6000 R
oder 6000 N bis zu 30 m
ERC REC 70-03
Relais Relais
Es können bis zu 20 verschiedene Fernbedienungen RC 42/44 / 6000 R
am 6000 PS 12 angemeldet werden. Auf jeder Fernbedienung befinden
sich zwei Tasten (A
Befehle gesendet werden können. Die Fernbedienung RC 42/44 /
6000 R kann noch einen dritten Befehl senden, indem die Tasten A und
B gleichzeitig gedrückt werden (nicht möglich bei der Fernbedienung
6000 N).
Der 6000 PS 12 hat zwei Tasten, um verschiedene Einstellungen
vorzunehmen. Mit der Taste X kann das Relais X eingelernt werden, mit
433,92 MHz
Modus
1 Impuls
2 Umschalt
- Modus
3 ON-OFF
Hinweise
•
Neue Anmeldungen werden zu bereits vorhandenen hinzugefügt.
•
Es können nicht mehr als 20 Fernbedienungen angemeldet
werden.
•
Leuchten beide LEDs, so ist der Speicher voll.
•
Wird eine Taste für mehrere Modi angemeldet, so wird nur der
letzte Modus im Speicher des 6000 PS 12 gespeichert.
•
Es können verschiedene Modi mit verschiedenen Tasten der
Fernbedienung kombiniert werden.
•
Der Ausgang OUT kann nur aktiviert werden, indem die Tasten A
und B auf der Fernbedienung RC 42/44 / 6000 R gleichzeitig
gedrückt werden, wenn Taste A für Relais X und Taste B für Relais
Y angemeldet wurde. Der Modus OUT ist der gleiche wie der
ausgewählte Modus von Relais X. Auf diese Weise können drei
unabhängige Ausgänge gesteuert werden.
•
Ein ausgewählter Lernmodus wird beendet, nachdem eine Taste
einer Fernbedienung angemeldet wurde. Anderenfalls wird er
automatisch nach 10 Sekunden beendet.
•
Der 6000 PS 12 kann nur entweder mit Fernbedienungen oder mit
Meldern des SYSTEM 6000 betrieben werden. Ein kombinierter
Betrieb ist nicht möglich
Eine Fernbedienung, die am 6000 PS 12 angemeldet ist, kann auch für
andere Zwecke verwendet werden.
Betrieb als Garagentor- Steuerung
In Kombination mit den Fernbedienungen
RC 42/44 / 6000 R oder 6000 N kann der 6000
PS 12 auch als Garagentor- Steuerung
eingesetzt werden. Diese Funktion ist nur
möglich, wenn der Speicher des 6000 PS 12
gelöscht ist. Drücken Sie die Taste X auf dem
6000 PS 12, und blättern Sie, bis beide LEDs
1 und 2 gleichzeitig leuchten. Drücken Sie
dann eine
Fernbedienung,
Ausgangsschalter anzumelden.
1/2
und B ), mit denen zwei unterschiedliche
der Taste Y das Relais Y. Durch Drücken einer
Taste können Sie durch die drei Lern-
(Betriebs-)Modi (1 bis 3) blättern, die jeweils
durch eine entsprechende
angezeigt werden.
Wird eine Taste auf der Fernbedienung
gedrückt, während der gewünschte Lernmodus
des 6000 PS 12 ausgewählt ist, so wird diese
Taste im Speicher
angemeldet. Der
Betriebsmodus wird nun mit dieser Taste der
Fernbedienung assoziiert.
Verfügbare Betriebsmodi (gültig für die
Relais X und Y)
Reaktion des Relais beim Drücken
der Taste auf der Fernbedienung
Relais schaltet sich für 2 Sekunden
ein
Status des Relais ändert sich ins
Gegenteil (ON/OFF/...)
Taste A schaltet Relais ein, Taste B
schaltet Relais aus
beliebige Taste auf der
um sie am Funk-
Leuchtanzeige
des Empfängers
entsprechende
welche Taste der
Fernbedienung
kann angemeldet
werden
A, B, A&B
A, B, A&B
A oder B
MEJ52103_D
