Barthelme CHROMOFLEX PRO KNX Gebrauchsanweisung

GEBRAUCHS-
ANWEISUNG
FÜR DIE
CHROMOFLEX PRO
KNX HUTSCHIENE
ECO
Art.-Nr. 66000384 CV – 4-Kanal
BITTE AUFMERKSAM LESEN UND
AUFBEWAHREN!
3. TECHNISCHE DATEN
Betriebsspannung: 10V bis 48V DC
Schutzklasse: III
Ausgangsstrom: max. 4,4A / Kanal (bis 24V,
ab 24V ist auf die max. Leistung zu achten)
Leistung: max. 422W
Maße (L | B | H): 91 | 71,5 | 62 mm
Umgebungstemperatur: 0°C - max. +50°C
(Betrieb nur in trockenen Innenräumen mit
ausreichender Luftzirkulation zur Wärme-
abfuhr, nicht betauend)
Schutzart: IP 20
Hersteller: Josef Barthelme GmbH & Co. KG
WARNUNG 1:
LEDs können eine sehr hohe Lichtintensität
entwickeln, selbst im gedimmten Zustand!
Speziell in Verbindung mit Optiken können
selbst schwache LEDs sehr gefährlich wer-
den. Der direkte Blick in LEDs kann irrepa-
rable Schäden an der Netzhaut des Auges
hervorrufen. Verwenden Sie Diffusoren zur
Lichtstreuung.
WARNUNG 2:
Bitte beachten Sie, dass LED-Licht seine
Intensität sehr schnell wechseln kann.
Schnell wechselnde Lichteffekte können
die Wahrnehmung beeinflussen, Beschwer-
den hervorrufen, oder Anfälle bei Personen
mit Neigung zu Epilepsie auslösen.
1. EINFÜHRUNG
Der CHROMOFLEX Pro KNX ist entwickelt
worden, um spannungsgesteuerte LEDs
auf bis zu 4-Ausgangs-Kanälen über
einen KNX-Bus zu steuern. Die Anzahl der
verwendeten Ausgangskanäle, Art Dimm-
kurve sowie viele weitere Einstellungen
können über die ETS-Software bedient
werden (siehe Kapitel 7.1).
4. SICHERHEITSHINWEISE
Das Gerät erzeugt bei Betrieb Wärme. Auf
ausreichende Luftzirkulation muss geach-
tet werden. Das Gerät darf sich im Regelbe-
trieb bei max. Last nicht mehr als auf 80°C
erwärmen.
Es ist unbedingt auf die richtige Polung der
Anschlüsse zu achten. Das Modul verfügt in-
tern über einen Verpolungsschutz, trotzdem
kann Verpolen (auch kurzzeitig) das Gerät
zerstören.
Beim nicht bestimmungsgemäßem Be-
trieb, Verpolen, bei Umbau des Gerätes, bei
Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbe-
achten der Sicherheitshinweise verursacht
werden, übernimmt Barthelme keinerlei
Haftung und der Garantieanspruch erlischt
vollständig.
Sofern sich die LEDs im Feuchtbereich (z.B.
Schwimmbäder, Sauna, ...) befinden, ist
5. MONTAGE
Der elektrische Anschluss darf nur durch
eine Elektrofachkraft durchgeführt wer-
den, die mit den geltenden Richtlinien
vertraut ist!
Vorsicht: Schalten Sie die Stromversor-
gung bzw. die Anschlussleitung span-
nungsfrei, bevor Sie jegliche Arbeiten
vornehmen!

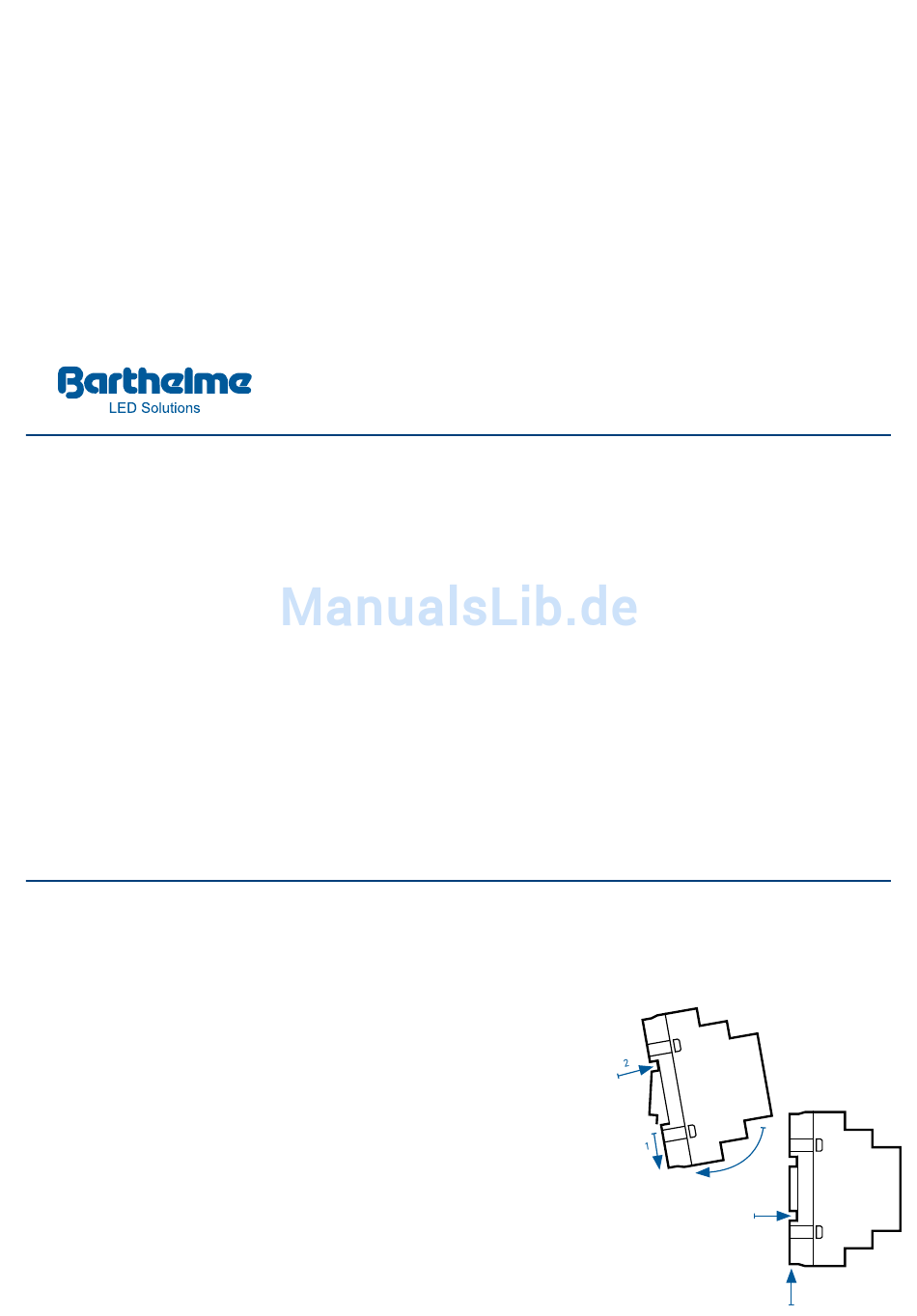

Das Produkt ist für die Montage auf einer
Hutschiene vorgesehen. Als erstes sollte
der schwarze Haltebolzen nach unten ge-
drückt werden (1). Im zweiten Schritt muss
das Steuergerät mit der Rückseite auf die
Hutschiene so positioniert werden (2),
dass die oberen Haken das Gerät auf der
Hutschiene halten. Als nächstes wird die
Steuerung nach unten auf die Hutschiene
gedrückt (3), damit das Gerät komplett auf
der Hutschiene sitzt (4). Im letzten Schritt
muss der Haltebolzen noch nach oben ge-
drückt werden, bis ein Einrasten zu spüren
2. BESTIMMUNGSGEMÄSSE
VERWENDUNG
Das Steuergerät ist für trockene Innenräu-
me konzipiert! Sollten sich dafür geeignete
LEDs im Außen- oder Feuchtbereich befin-
den, ist für ausreichenden Schutz (IP67) zu
sorgen.
Das Steuergerät darf nur mit einer an die
LEDs angepassten Stromversorgung be-
trieben werden. Andere Verbraucher als
LEDs (insbesondere induktive Verbraucher,
wie etwa Motoren, Trafos oder Drosseln)
können das Gerät zerstören.
Sollten diese zuvor genannten Punkte nicht
eingehalten werden, kann es zum Kurz-
schluss oder elektrischen Schlag kommen.
Der CHROMOFLEX Pro KNX wurde nach
den Richtlinien der „KNX Association" ent-
wickelt. KNX (zuvor EIB) ist eine standardi-
sierte digitale Kommunikationsschnittstel-
le im Bereich der Gebäudeautomation.
besonders auf die geltenden Vorschriften
bezüglich der Stromversorgung zu achten.
Die Installation des Produktes darf nur
durch eine qualifizierte Fachkraft erfolgen,
die mit den geltenden Vorschriften (z.B. DIN,
VDE, EN) vertraut ist.
Dieses Produkt ist kein Spielzeug und ge-
hört nicht in Kinderhände. Auch LEDs kön-
nen sehr heiß werden! Es ist in jedem Fall
ratsam, die vorgegebene Maximaltempera-
tur der Leuchtmittel nicht zu überschreiten,
da sich dies nachhaltig auf Lebensdauer
und Lichtintensität der LEDs auswirken
kann.
,
ist und der Bolzen das Gerät fest auf der
Schiene arretiert (5).
ABB.: 1
3
4
5
