deutsch
v09 vorläufig / techn. Änderungen vorbehalten

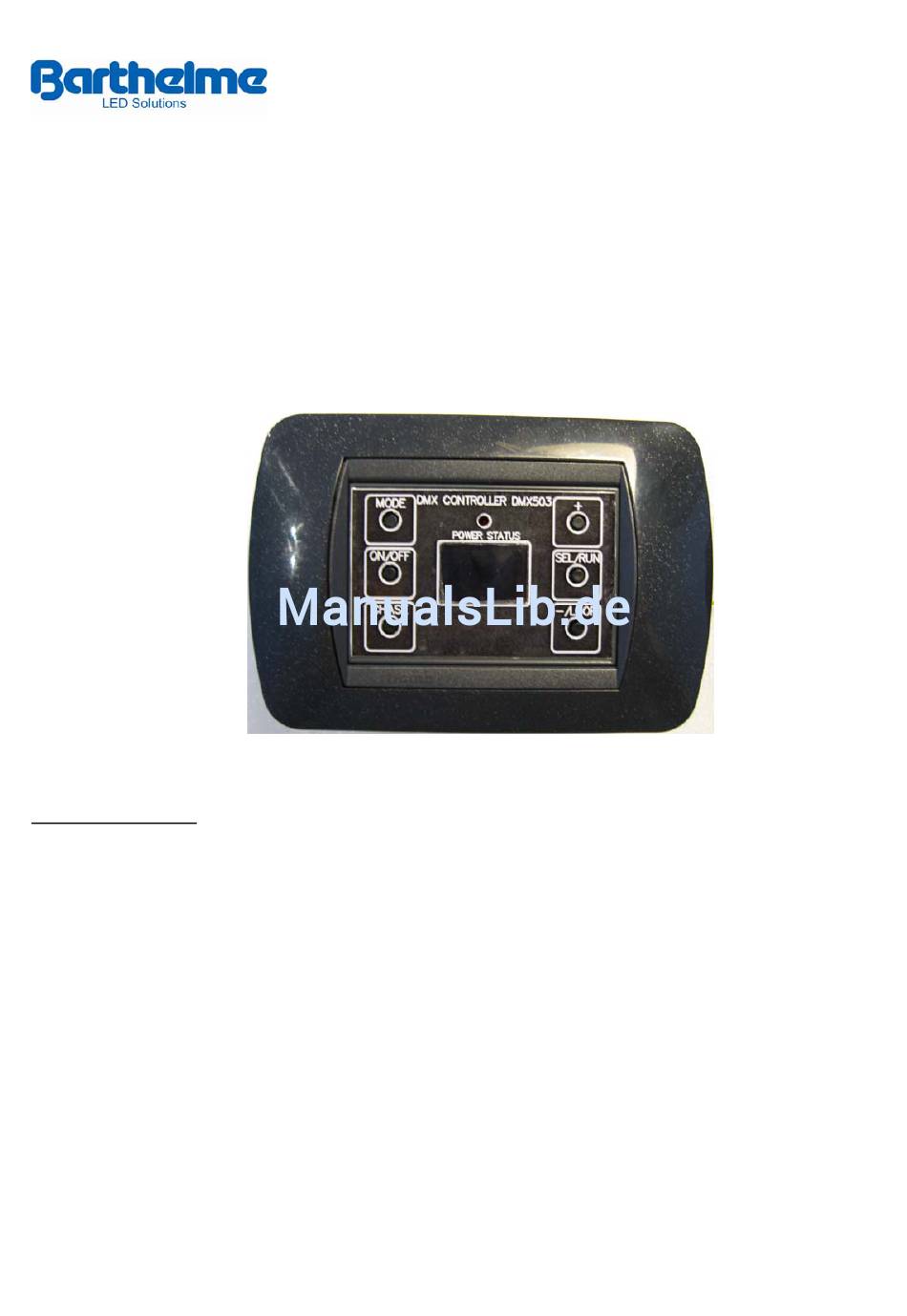

Bedienungsanleitung für den Mini Controller DMX
66000290
Technische Daten:
Anschlussspannung: 230VAC / 50Hz
Ausgang: DMX512
Display und Eingabe: OLED Display, Status LED, 6 Funktionsknöpfe
Anzahl der verwendeten Kanäle: 60 (10 Geräte, unterteilt in 6Kanäle pro Gerät, mit Konfiguration
RGB, RGBL, RGBA)
Anzahl der Farbverläufe: 20
Anzahl der Szenen, Farben für jeden Farbverlauf: 10
1
Werbung
Verwandte Anleitungen für Barthelme 66000290
Inhaltszusammenfassung für Barthelme 66000290
- Seite 1 / techn. Änderungen vorbehalten Bedienungsanleitung für den Mini Controller DMX 66000290 Technische Daten: Anschlussspannung: 230VAC / 50Hz Ausgang: DMX512 Display und Eingabe: OLED Display, Status LED, 6 Funktionsknöpfe Anzahl der verwendeten Kanäle: 60 (10 Geräte, unterteilt in 6Kanäle pro Gerät, mit Konfiguration RGB, RGBL, RGBA) Anzahl der Farbverläufe: 20...
- Seite 2 deutsch v09 vorläufig / techn. Änderungen vorbehalten Anschlussschema: Funktionsbeschreibung: Der MiniDMX Kontroller ist entwickelt worden um Lampen mittels dem DMX512 Protokoll anzusteuern. Der MiniDMX hat 3 unterschiedliche Betriebsmodi: MANUAL, AUTOMATIC, PROGRAMMING, alle über den MODE Knopf auswählbar.
- Seite 3 deutsch v09 vorläufig / techn. Änderungen vorbehalten Der MANUAL Modus: Im MANUAL Modus können Sie das Gerät das Sie ansteuern möchten über die Tasten SEL/RUN, DEV auswählen. Entweder Gerät 1 bis 10, oder alle gemeinsam. Mit den Knöpfen + und -/LOOP (COL+ and COL- auf dem Display) können Sie eine von 35 Vor-eingestellten Farben oder Sie können die ausgewählte Leuchte ausschalten.
- Seite 4 deutsch v09 vorläufig / techn. Änderungen vorbehalten AUTOMATIC Modus: Im Automatic Modus können Sie aus 20, im internen Speicher hinterlegeten Farbverläufen, (5 voreingestellete und 15 programmierbare im Programmier Modus) über das Betätigen des CHASE Knopfes aufrufen. Den Farbverlauf können Sie anhalten und wieder weiterlaufen lassen indem Sie den SEL/RUN Knopf drücken.
- Seite 5 deutsch v09 vorläufig / techn. Änderungen vorbehalten Die Programmierung: Im Programmier Modus können Sie den gewünschten Farbverlauf generieren, aufrufen können Sie diese im Automatik Modus. Über die Taste CHASE (Para auf dem Display) ist es möglich die 3 Hauptparameter, in der ersten Zeile, auszuwählen und zu ändern. Diese sind Tsxx (Überblendzeit bis max.
- Seite 6 deutsch v09 vorläufig / techn. Änderungen vorbehalten Wie man einen Farbdurchlauf programmiert: 1. Drücken Sie die MODE Taste bis „P“ in der Mitte des Displays erscheint 2. Drücken Sie die SEL/RUN Taste um Cxx auszuwählen (Farbverlaufnummer xx) 3. Drücken Sie die Taste + oder -/LOOP um den Frabverlauf auszuwählen den Sie programmieren möchten (von C06 bis C20) 4.
