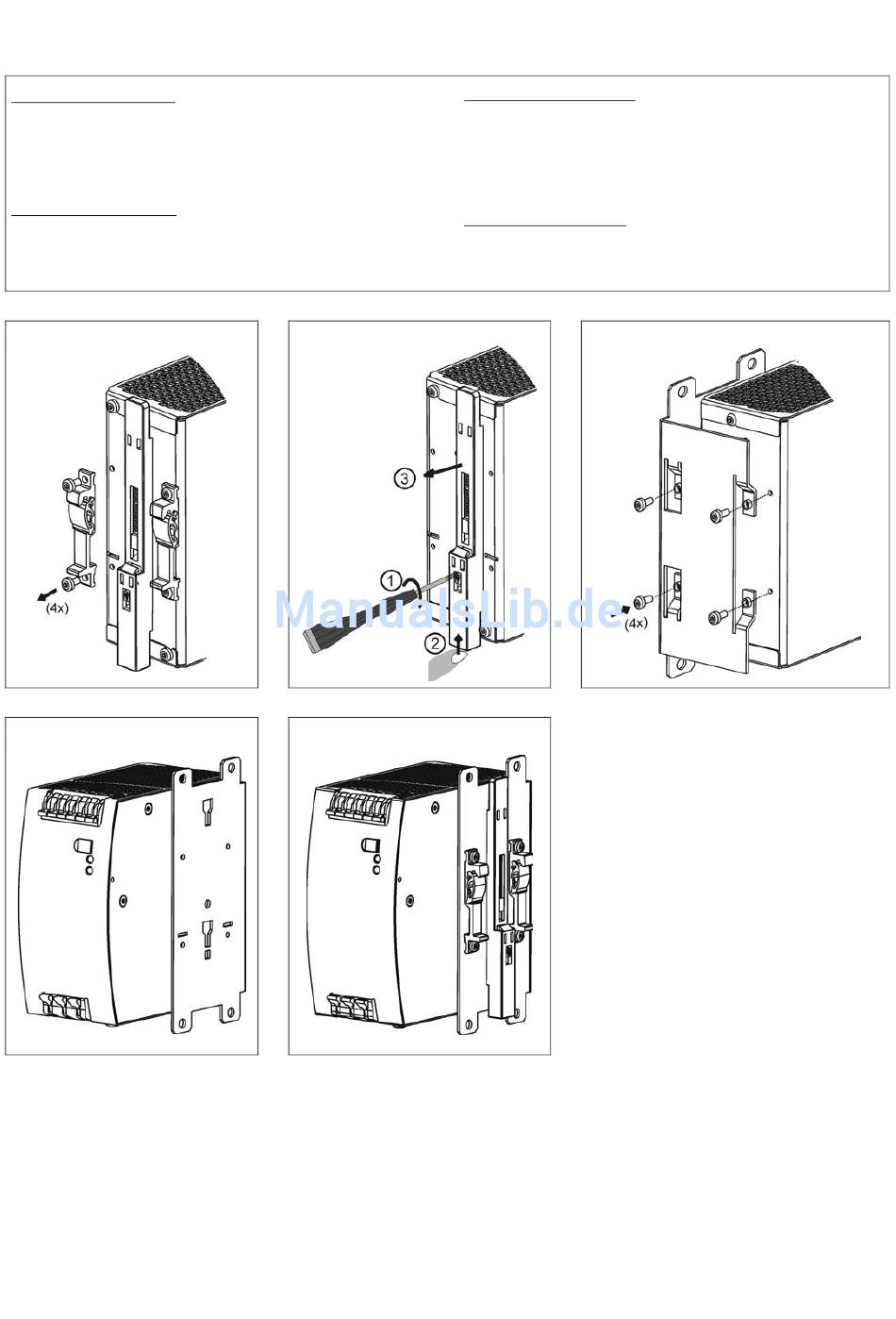

Assembly and Mounting Instructions
Sideways panel mounting (flat wall):
1) Detach the two aluminium brackets by removing the four screws with a Torx 10
screwdriver (see picture 4).
2) Remove the plastic lock mechanism by using a flat-blade screwdriver to move the lock
downwards while at the same time push the plastic slider upwards. Detach the plastic
slider (see picture 5).
3) Mount the steel brackets with the same screws from the DIN-Rail brackets using caution
not to over-tighten the screws! Recommended tightening torque is 0.6Nm/ 5.3lb.in (see
picture 6).
Sideways mounting onto a DIN-Rail:
1) The removed aluminum brackets and the black plastic slide need to be reinstalled on the
steel bracket.
2) Assemble the two aluminum brackets and the plastic slider (detached from the unit
before) onto the side mounting bracket. The additional required screws are included in the
shipping box (see picture 7 and 8).
Fig. 4 / Bild 4
Fig. 7 / Bild 7
Montage und Zusammenbauanleitung
Seitliche Montage ohne DIN-Schiene:
1) Nehmen Sie die zwei Aluminium-Halterungen ab, indem Sie die vier Schrauben mit
einem Torx 10 Schraubendreher lösen (siehe Bild 4)
2) Entfernen Sie den Kunststoff Sperrmechanismus, indem Sie mit einem Schlitz-
Schraubendreher die Sperre nach unten bewegen und gleichzeitig den
Kunststoffschieber nach oben drücken. Nehmen Sie den Kunststoffschieber ab (siehe
Bild 5).
3) Montieren Sie den Stahlwinkel mit den Schrauben der DIN-Schienen- Halterung. Achten
Sie darauf, die Schrauben nicht zu überdrehen! Das empfohlene Anziehdrehmoment ist
0.6Nm/5.3lb.in (siehe Bild 6).
Seitliche Montage mit DIN-Schiene:
1) Die entfernten Aluminium-Halterungen und der schwarze Kunststoffschieber müssen
wieder auf dem Stahlwinkel befestigt werden.
2) Montieren Sie die zwei Aluminium-Halterungen und den Kunststoffschieber (der vorher
vom Gerät entfernt wurde) auf dem Montagewinkel. Die zusätzlich benötigten Schrauben
sind in der Verpackung enthalten (siehe Bilder 7 und8).
Fig. 5 / Bild 5
Fig. 8 / Bild 8
Fig. 6 / Bild 6
