Puls dimension ZM11.SIDE Bedienungsanleitung

1 EN Instruction Manual
2 DE Bedienungsanleitung
3 FR Manual d'instructions
4 ES Manual de instrucciones
5 IT Manuale di Istruzione
6 PT Manual de Instruções

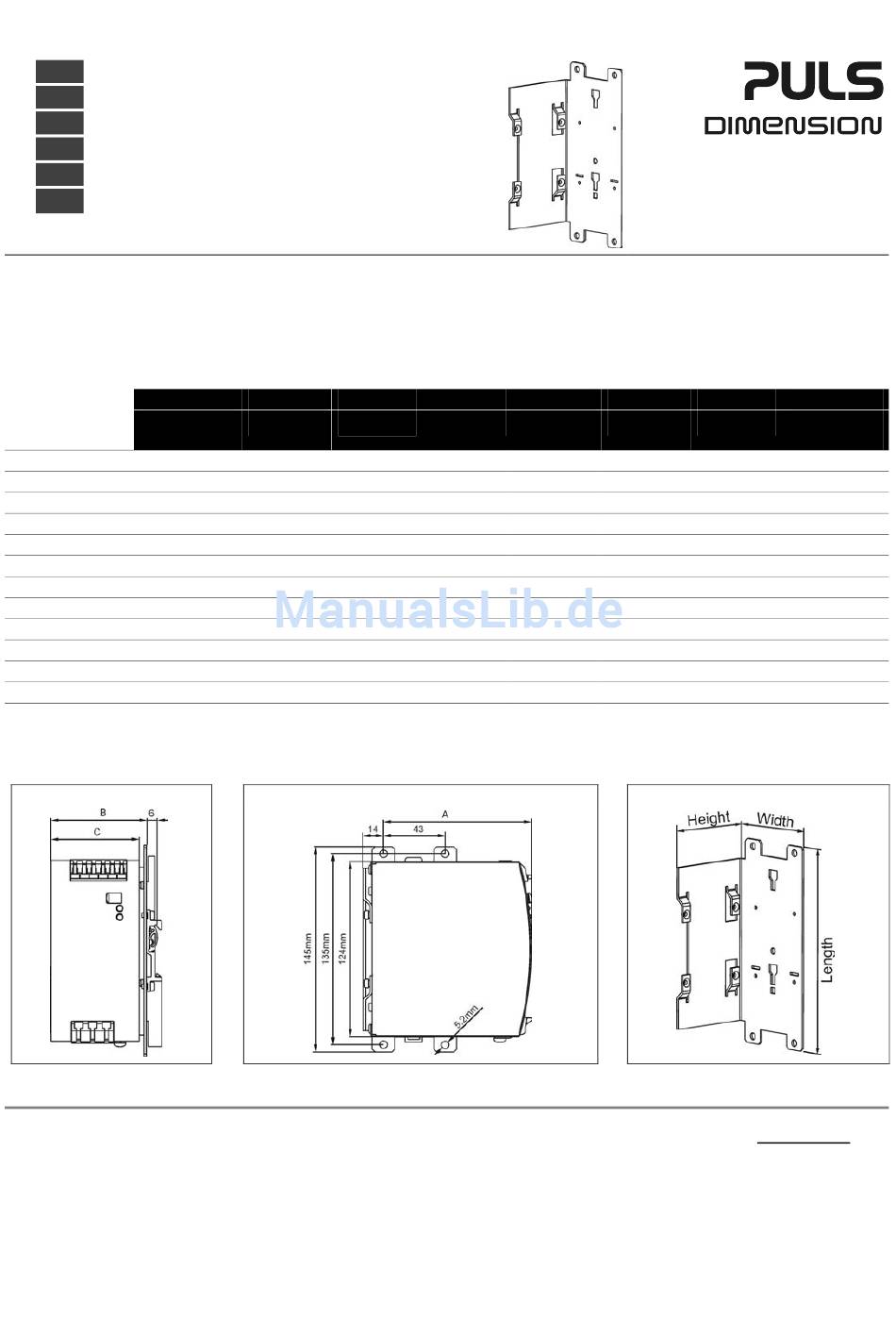

Side Mounting Bracket
This accessory bracket is used to mount Dimension power supplies and other Dimension
units sideways to reduce the installation depth. The bracket can be used with or without
utilizing a DIN-Rail. The two aluminum brackets and the black plastic slide of the unit have to
be removed, so that the steel bracket can be mounted.
Use Bracket
Geeigneter
Montagewinkel
QS3.XXX ZM11.SIDE
QS5.XXX ZM12.SIDE
QS10.XXX ZM13.SIDE
QT20.XXX ZM14.SIDE
QTD20.XXX ZM14.SIDE
QS20.XXX 2) ZM15.SIDE
YR2.DIODE ZM11.SIDE
YRM2.DIODE ZM11.SIDE
UF20.XXX ZM14.SIDE
CS3.XXX ZM11.SIDE
CS5.XXX ZM11.SIDE
CS10.XXX ZM13.SIDE
1) In case the unit is panel mounted, the B dimension shows the required installation depth.
In case the unit is DIN-Rail mounted, the total installation depth is the B dimension plus 6mm plus
the height of the DIN-Rail.
2) Except QS20.244
Fig. 1 / Bild 1
The information presented in this document is believed to be accurate and reliable and may
change without notice.
Germany PULS in Munich
China PULS in Suzhou
France PULS in Limonest / Lyon
North America PULS in St. Charles / Chicago
Austria PULS in Rohrbach
Switzerland PULS in Oberflachs / Aargau
United Kingdom PULS in Bedfordshire
PU-200.011.80-10A
1)
A B
A B 1)
89mm 38mm
104mm 46mm
104mm 66mm
124mm 71mm
124mm 71mm
124mm 88mm
89mm 38mm
104mm 38mm
89mm 79mm
89mm 38mm
104mm 38mm
104mm 66mm
Fig. 2 / Bild 2
+49 89 9278 0
+86 512 6762 0450
+33 478 668 941
+1 630 587 9780
+43 27 64 32 13
+41 56 450 18 10
+44 845 130 1080
Montagewinkel für seitliche Montage
Dieser zusätzliche Montagewinkel kann für die seitliche Montage von Dimension Strom-
versorgungen und anderen Dimension Geräten verwendet werden, um die Einbautiefe zu
reduzieren. Der Montagewinkel kann mit oder ohne DIN-Schiene verwendet werden. Die
beiden Aluminium-Halterungen und der schwarze Kunststoffschieber des Gerätes müssen
entfernt werden, damit der Stahlwinkel montiert werden kann.
C Length
C Länge
32mm 145mm
40mm 145mm
60mm 145mm
65mm 145mm
65mm 145mm
82mm 145mm
32mm 145mm
32mm 145mm
64mm 145mm
32mm 145mm
32mm 145mm
60mm 145mm
1) Wenn das Gerät flach montiert wird, entsprechen die Maße unter B der erforderlichen Einbautiefe.
Wird das Gerät auf eine DIN-Schiene montiert, entspricht die gesamte Einbautiefe dem Maß B plus
6mm plus die Höhe der DIN-Schiene.
2) Nicht für QS20.244
Die Informationen in diesem Dokument wurden mit größter Sorgfalt zusammengestellt und
entsprechen unserem derzeitigen Informationsstand. Änderungen vorbehalten.
www.pulspower.com
www.puls-power.cn
www.puls-power.fr
www.pulspower.com/us
www.puls-power.at
www.puls-power.ch
www.puls.co.uk
ZM11.SIDE, ZM12.SIDE
ZM13.SIDE, ZM14.SIDE
Width Height Bracket Weight
Breite Höhe
65mm 37mm
65mm 44mm
65mm 63mm
65mm 76mm
65mm 76mm
65mm 84.5mm
65mm 37mm
65mm 37mm
65mm 76mm
65mm 37mm
65mm 37mm
65mm 63mm
Fig. 3 / Bild 3
Headquarters:
PULS GmbH
Arabellastrasse 15
D-81925 Munich
Germany
ZM15.SIDE
Gewicht des
Winkels
140g
160g
180g
195g
195g
205g
140g
140g
195g
140g
140g
180g
