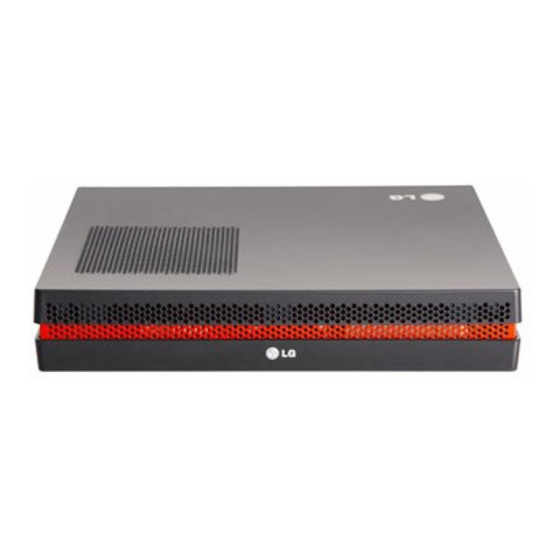

LG NC1000 Benutzerhandbuch
Digital signage media player
Vorschau ausblenden
Andere Handbücher für NC1000:
- Benutzerhandbuch (40 Seiten) ,
- Benutzerhandbuch (100 Seiten) ,
- Benutzerhandbuch (105 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG NC1000
Inhaltszusammenfassung für LG NC1000
- Seite 1 DIGITAL SIGNAGE MEDIA PLAYER Bevor Sie Ihr Gerät zum ersten Mal verwenden, lesen Sie aufmerk- sam dieses Handbuch durch. Bewahren Sie es sicher auf, um es auch später noch einmal zur Hand nehmen zu können. DIGITAL SIGNAGE MEDIA PLAYER NC1000 NC2000 www.lg.com...
-
Seite 3: Inhaltsverzeichnis
INHALT NC1000 Technische Daten ....................4 Allgemeine Spezifikationen ................... 4 Multi I/O-Schnittstelle ....................4 Betriebsspezifikationen ....................4 Bestandteile ......................5 Grundbestandteile ......................5 Optionale Bestandteile ....................5 Name und Funktion der einzelnen Bestandteile ..........6 Rückseite ........................6 Anschließen ......................7 In/Out-Kabelverbindungen ................9 Anschließen eines Monitors mit einem D-SUB-Kabel ........... 9 Anschluss eines Monitors über ein HDMI-Kabel ............ -
Seite 4: Technische Daten
Nvidia MCP7A-I ON Hauptspeicher DDR3 1066 SODIMM, 1 GB, 2 GB Sekundäre Speichervor- SATA SSD 8 GB, 16 GB, 32 GB richtung 1GB NC1000-BAAB NC1000-CAAB NC1000-DAAB Betriebssystem Windows Embedded Standard 2GB NC1000-BABB NC1000-CABB NC1000-DABB Multi I/O-Schnittstelle Serielle Schnittstelle Eine externe serielle RS-232-Schnittstelle USB-Anschluss Hi-Speed USB 2.0-Anschluss mit einer Rate von 480 Mbps (x5) -
Seite 5: Bestandteile
NC1000 Bestandteile Grundbestandteile Der NC1000 besteht aus den folgenden Komponenten. Überprüfen Sie vor der Installation, ob alle Teile vorhanden sind. Benutzerhandbuch / Karten NC1000 Kastenführung Netzkabel RS-232C-Kabel 2 Schienen M3, L12 x 4 M3, L8 x 8 2 Bügel (Zur Befestigung der Kastenführung am Monitor) (Zur Befestigung der Bügel) -
Seite 6: Name Und Funktion Der Einzelnen Bestandteile
Name und Funktion der einzelnen Bestandteile Rückseite Nummer Bezeichnung Funktionsbeschreibung Netzanschluss Für das Netzkabel. Netzschalter Versorgt den NC1000 mit Strom. RS-232C-Ausgang Für das RS-232C-Kabel. USB-Eingang für das Funkmo- Für ein USB-Funkmodem. Für USB-Geräte wie Speicher, Festplatte, CD-ROM, Tastatur und USB-Eingang Maus. -
Seite 7: Anschließen
NC1000 Anschließen Zur Gewährleistung der ordnungsgemäßen Funktionsweise wird empfohlen, die im Lieferumfang des NC1000 enthaltenen Teile zu verwenden und die Anweisungen zum Anbringen des Produkts an Ihren Monitor zu befolgen. Achtung ● Die Abbildungen des Monitors in den Anweisungen zum Anbringen des Produkts am Monitor können von Ihrem Produkt abweichen. - Seite 8 NC1000 Sichern Sie die Kastenführung wie abgebildet mit Schrauben in den vier Schlitzen auf der Rückseite des Monitors. Befestigen Sie die Kastenführung an den Schienenführungen und drücken Sie sie nach oben. Sichern Sie den Player wie abgebildet mit Schrauben an der Kastenführung.
-
Seite 9: In/Out-Kabelverbindungen
NC1000 In/Out-Kabelverbindungen Zum Anzeigen von Videos über einen Monitor muss der NC1000 mit einem D-SUB-Kabel oder einem HDMI- Kabel an den Monitor angeschlossen werden. Achtung ● D-SUB-, HDMI-, LINE-OUT-, GLASFASER- und LAN-Kabel sind nicht im Lieferumfang enthalten. Wenn die Kabel nicht im Lieferumfang Ihres Monitors enthalten sind, müssen Sie sie unter Umständen kaufen. - Seite 10 NC1000 Verbinden Sie den D-SUB-Anschluss des NC1000 und den RGB-IN-Anschluss des Monitors über ein D-SUB-Kabel. Verbinden Sie den Ausgang des NC1000 (OUT) über ein RS-232C-Kabel mit dem Eingang des Moni- tors (IN).
- Seite 11 NC1000 Verbinden Sie den NC1000 über ein Line-Out-Kabel mit dem Monitor. Anschließen eines LAN-Kabels an den NC1000.
-
Seite 12: Anschluss Eines Monitors Über Ein Hdmi-Kabel
● Beim HDMI wird nicht zwischen Ein- und Ausgangssignalen unterschieden. Achtung ● Der Monitor, der mit dem NC1000 verbunden werden soll, muss für eine HDMI-Verbindung einen HDMI- Eingang besitzen. ● Zur Nutzung des HDMI-Geräts müssen Sie dieses in Windows XP Embedded, dem Betriebssystem des NC1000, aktivieren. - Seite 13 NC1000 Verbinden Sie den Ausgang des NC1000 (OUT) über ein RS-232C-Kabel mit dem Eingang des Moni- tors (IN). Schließen Sie ein LAN-Kabel an den NC1000 an.
-
Seite 14: Verbinden/Trennen Von Hdmi In Windows
Wählen Sie Soundwiedergabe > Realtek HD Audio output aus der Liste und klicken Sie auf OK. Achtung ● Nach dem Trennen des HDMI-Kabels vom NC1000 muss das Gerät zurückgesetzt werden, da sonst kein Ton wiedergegeben wird. ● Für die ordnungsgemäße Tonwiedergabe muss die Wiedergabe angehalten und der NC1000 neu... -
Seite 15: Anschließen An Mehrere Monitore
NC1000 Anschließen an mehrere Monitore Jeder NC1000 kann auf bis zu 25 Monitoren Videos wiedergeben. (SET ID:1 bis 25) Verbinden Sie den D-SUB-Ausgang des NC1000 mit dem D-SUB-Eingang des ersten Monitors mit der KENNUNG = 1. Schließen Sie andere Monitore wie abgebildet mit D-SUB-Kabeln an. (In/Out getrennt) Verbinden Sie den D-SUB-Ausgang des NC1000 mit dem D-SUB-Eingang des ersten Monitors mit der KENNUNG = 1. -
Seite 16: Nc2000
NC2000 Technische Daten Achtung ● Die technischen Daten des Produkts können zur Verbesserung der Allgemeine Spezifikationen Leistung ohne vorherige Ankündigung geändert werden. Abmessungen 99,8 mm (W) x 183,3 mm (H) x 28,4 mm (D) (nur Gerät) Gewicht 0,215 kg (nur Gerät) Intel ATOM Prozessor 330 1,6 GHz(Dual Core), FSB 533 MHz Chipsatz Nvidia MCP7A-I ON... -
Seite 17: Bestandteile
NC2000 Bestandteile Grundbestandteile Der NC2000 besteht aus den folgenden Komponenten. Überprüfen Sie vor der Installation, ob alle Teile vorhanden sind. NC2000 Benutzerhandbuch / Karten 2 Schrauben Achtung ● Die Abbildungen können vom Produkt abweichen. Einige dieser Bestandteile können unter Umständen variieren. -
Seite 18: Name Und Funktion Der Einzelnen Bestandteile
NC2000 Name und Funktion der einzelnen Bestandteile Rückseite Nummer Bezeichnung Funktionsbeschreibung HDMI-Ausgang Für einen HDMI-fähigen Monitor. Netzwerk-Anschluss (LAN) Für ein LAN-Kabel. Für USB-Geräte wie Speicher, Festplatte, CD-ROM, Tas- USB-Eingang tatur und Maus. PCI MINI EXPRESS- Für PCI Mini Express-Karten. Kartensteckplatz... -
Seite 19: Anschließen
NC2000 Anschließen Zur Gewährleistung der ordnungsgemäßen Funktionsweise wird empfohlen, die im Lieferumfang des NC2000 enthaltenen Teile zu verwenden und die Anweisungen zum Anbringen des Produkts an Ihren Monitor zu befolgen. Achtung ● Die Abbildungen des Monitors in den Anweisungen zum Anbringen des Produkts am Monitor können von Ihrem Produkt abweichen. - Seite 20 Stellen Sie sicher, dass Sie vor der Verwen- dung des Produkts die „Wichtigen Sicher- heitsvorkehrungen“ gelesen haben. Bewahren Sie die CD mit dem Benutzerhand- buch für die zukünftige Verwendung gut zu- WARNUNG - Dies ist ein Produkt der Klasse gänglich auf. A.
