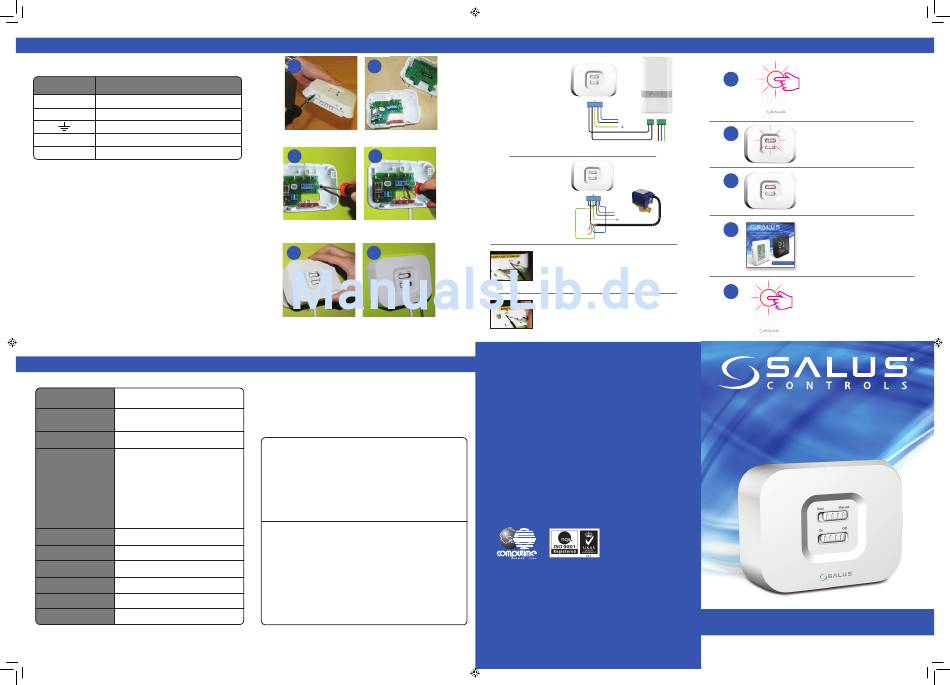

Salus Controls RX10RF Installationsanleitung

INSTALLATION
Elektrischer Anschluss
Klemme Funktion
COM Gemeinsamer Kontakt (potenzialfreier Eingang)
NO Normal offener Kontakt (potenzialfreier Ausgang)
Anschluss für Schutzleiter
L Netzspannung - Stromführend
N Netzspannung - Nullleiter
Der Empfänger RX10RF sollte an einer geeigneten Stelle angebracht werden, die für
den Anschluss der Netzspannung und Steuerverdrahtung zugänglich ist und einen
guten Empfang des Funk-Signals ermöglicht. Der Empfänger benötigt für den Betrieb
eine Netzspannung von 230 VAC, die ausreichend gesichert werden sollte (max. 16 A).
Der Empfänger sollte an einer Stelle angebracht werden, in der er nicht in Kontakt mit
Wasser, Feuchtigkeit oder Kondensation kommt. Es werden nur wenige elektrische
Anschlüsse zum RX10RF benötigt; diese Anschlüsse sollten zur Klemmleiste innerhalb
des Empfängers erfolgen. Obwohl kein Nullleiter für den korrekten und sicheren
Betrieb des RX10RF benötigt wird, ist ein Anschluss für Schutzleiter vorhanden, um
den Schutzleiter bei Bedarf anzuschließen.
TECHNISCHE DETAILS
Modell RX10RF
Art Verdrahteter Systemempfänger für
Heizanwendungen mit 230 VAC
Steuerung
EIN-AUS-Steuerung
Umgebungsmessungen
Betriebstemperatur 0 ºC bis +50 ºC
Lagertemperatur -20 ºC bis +60 ºC
Betriebsluftfeuchtigkeit 5-95 %RH
Schaltspannung 0-230VAC 16AMP
Stromquelle 230Vac 50Hz
Benutzeroberfläche Schiebeschalter, zweifarbige LED, ROT/GRÜN
Betriebstemperatur 0 bis 50 ºC
Lagertemperatur -20ºC bis 60ºC
Frequenz 2.4 GHz
Genehmigung CE
1 2
Lösen Sie die Schrauben an der Unterseite der Entfernen Sie die Vorderseite des Geräts.
Empfängereinheit.
3 4
Befestigen Sie die Rückseite der Verdrahten Sie den Empfänger mit Hilfe
Empfängereinheit mit Hilfe der eines Schaltplans.*
mitgelieferten Befestigungen an der Wand.
5 6
Bringen Sie die Vorderseite des Geräts wieder Verschrauben Sie die Vorderseite des Empfängers.
an, indem Sie die Befestigungen entsprechend
ausrichten und die Vorderseite andrücken.
GARANTIE
SALUS Controls garantiert, dass das hier beschriebene Produkt frei von Material- oder
Verarbeitungsfehlern ist und seinen Zweck im Rahmen seiner Spezifikation für einen Zeitraum von
fünf Jahren ab Installationsdatum erfüllen wird. Die alleinige Gewährleistungshaftung von SALUS
Controls besteht darin (nach eigener Wahl), das defekte Produkt zu reparieren oder zu ersetzen.
Kundenname: ..............................................................................................................
Kundenadresse: ...........................................................................................................
............................................................ Postleitzahl: ...................................................
Tel.nr.: .................................................... E-mail: .........................................................
Installationsunternehmen: ..........................................................................................
Tel.nr.: .................................................... E-mail: .........................................................
Installationsdatum: .....................................................................................................
Name des Installateur : ..............................................................................................
Unterschrift des Installateur: .......................................................................................
Schaltpläne
*Als RX1
konfiguriert
COM NO L N
L L SL SL L N E L N E
}
Live supply
230VAC 50Hz
Live supply
230VAC 50Hz
*Remove the link (if applicable)
*Als RX2
konfiguriert
COM NO L N
Live }
Live supply
Stromversorgung
230VAC 50Hz
230VAC 50Hz
Boiler Out
Boiler In
Reset-Taste
Falls der Systemempfänger aus irgendeinem Grund nicht
funktionieren sollte, betätigen Sie die Reset-Taste und
prüfen Sie anschließend die Systembedienung.
Ersetzen des Systemempfängers
Falls der Systemempfänger aus irgendeinem Grund
entfernt/ersetzt werden muss, löschen Sie ihn aus
dem Netzwerk.
SALUS CONTROLS GMBH · DIESELSTRASSE 34
D-63165 MÜHLHEIM AM MAIN
EMAIL: INFO@SALUS-CONTROLS.DE
TEL: +49 (6108) 82585-0
FAX: +49 (6108) 82585-29
www.salus-controls.de
SALUS Controls ist Mitglied der Computime Gruppe
Wir pflegen eine Politik der kontinuierlichen Produktentwicklung. Daher behält die
SALUS Controls GmbH sich das Recht vor, Spezifikation, Design und Materialien der
in dieser Broschü r e genannten Produkte ohne vorherige Ankü n digung zu ändern.
Issue Date: Jan 2015 Eine Installationsanleitung
im PDF-Format kann auf
00086/2 www.salus-controls.de
Einschalten
Stellen Sie sicher, dass der Koordinator
1
eingeschaltet und bereit für den
Pairing-Vorgang ist.
2
Schalten Sie den Empfänger ein. Das
rote Licht blinkt.
3
Wurde der Empfänger erfolgreich mit
dem Zigbee Netzwerk verbunden,
leuchtet die rote LED durchgehend auf.
4
Beziehen Sie sich für das System-
Pairing bitte auf das VS10/VS20RF
Handbuch.
5
Wenn das Pairing für Ihr System
abgeschlossen ist, entfernen Sie den
Koordinator bitte aus dem Pairing-
Modus.
Drahtlose Empfängereinheit
Modelle: RX10RF
I N S T A L L A T I O N S - / B E D I E N U N G S H A N D B U C H
