RADEMACHER Comfort Montage- Und Bedienungsanleitung
Codierschaltgerät
Quelle: rademacher.de
Verwandte Anleitungen für RADEMACHER Comfort
Inhaltszusammenfassung für RADEMACHER Comfort

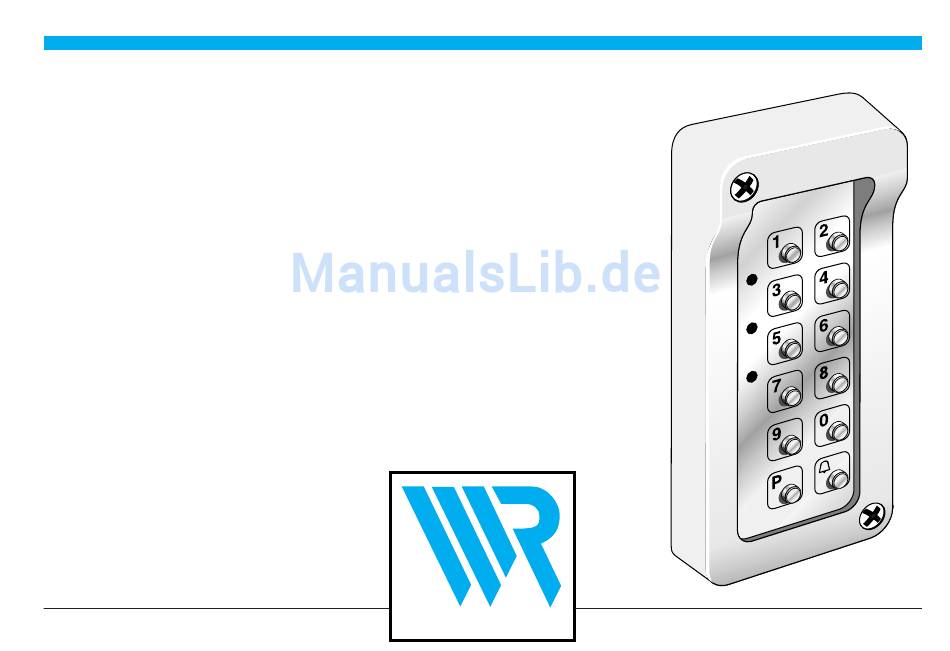

- Seite 1 Montage- und Bedienungsanleitung Codierschaltgerät Comfort Artikel Nr. 4606 VBD 221-4 (01.99) RADEMACHER...
- Seite 2 Sie sich Anleitung vollstän- Das Codierschaltgerät Com- für ein Qualitätsprodukt aus dig durch. Beachten fort (Art.-Nr. 4606) erfüllt die dem Hause Rademacher ent- Sie alle Sicherheits- Anforderungen der geltenden schieden. hinweise, bevor Sie europäischen und nationalen mit den Arbeiten be- Richtlinien.
-
Seite 3: Gesamtansicht Und Lieferumfang
Gesamtansicht und Lieferumfang RADEMACHER Metalltastatur Steuereinheit Spezialschlüssel (zum Öffnen der Tastatur) Beleuchtung LED´s Befestigungsmaterial grün gelb Anschlußkabel 5 m zweiadrig, zum Anschluß der Tastatur an die Steuerein- heit (ohne Bild). -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis RADEMACHER Inhalt Zeichenerklärung ............5 Richtige Verwendung ..........5 Sicherheitshinweise ........... 6 Funktionsbeschreibung ..........7 Montage ..............8 Montage der Tastatur ..........8 Montage der Steuereinheit ........9 Elektrischer Anschluß ..........10 Inbetriebnahme/Bedienung ........13 Programmieren eines neuen Öffnungscodes ....15 Programmieren eines neuen Mastercodes .... -
Seite 5: Wichtige Hinweise Zu Ihrer Sicherheit
Wichtige Hinweise zu Ihrer Sicherheit STOP RADEMACHER Zeichenerklärung Richtige Verwendung Verwenden Sie das Codier- Hier geht es um Lebensgefahr schaltgerät Comfort nur zum Ihre Sicherheit. durch Strom- Schalten eines einzigen schlag. Garagentorantriebs. Beachten und befolgen Sie Dieses Zeichen weist Sie auf... -
Seite 6: Sicherheitshinweise
Wichtige Hinweise zu Ihrer Sicherheit STOP RADEMACHER Sicherheitshinweise Der Anschluß an das Es besteht Lebens- elektrische Netz gefahr durch Strom- muß von einer zuge- schlag. lassenen Elektro- t Führen Sie alle Montage- fachkraft ausgeführt und Anschlußarbeiten nur werden. im spannungslosen Zu- Beachten Sie dazu die Vor- stand durch. -
Seite 7: Funktionsbeschreibung
Funktionsbeschreibung RADEMACHER Sperrfunktion “ C o d i e r s c h a l t g e r ä t WICHTIG dient zur Steue- Verwenden Sie nur Tastaturen Comfor t” Wurde fünfmal hintereinander rung elektrisch betriebener und Steuereinheit mit gleicher ein falscher Code eingegeben, Garagentore. -
Seite 8: Montage
Montage der Tastatur RADEMACHER Lösen Sie mit dem beiliegenden Spezialschlüssel die Es besteht Verlet- Montageplatte von der Tastatur. zungsgefahr. Elektrisch angetriebene Tore Das Anschlußkabel für die Tastatur darf nicht dürfen nicht unbeaufsichtigt gequetscht und nicht über scharfe Kanten betrieben werden. -
Seite 9: Montage Der Steuereinheit
Montage der Steuereinheit RADEMACHER Montage der Steuereinheit Es besteht Lebens- Öffnen Sie den Deckel der Steuereinheit mit einem gefahr bei unsach- Kreuzschlitzschraubendreher. gemäßer Montage. t Die Steuereinheit darf nur Markieren und bohren Sie die Befestigungslöcher und im Innenbereich montiert montieren Sie anschließend die Steuereinheit an der werden. -
Seite 10: Elektrischer Anschluß
Elektrischer Anschluß RADEMACHER Sicherheitshinweise Es besteht Lebens- Der elektrische gefahr durch Strom- Anschluß des schlag. C o d i e r s c h a l t g e - rätes darf nur t Schließen Sie das Codier- durch eine zuge- schaltgerät nur im span-... - Seite 11 Elektrischer Anschluß RADEMACHER Schließen Sie Tastatur und Steu- Elektrischer Anschluß ereinheit gemäß dem An- Schließen Sie die Tastatur mit dem zweiadrigen Klingel- schlußplan auf Seite 12 an. draht an der Steuereinheit an. WICHTIG Verbinden Sie den der Steuer- Relaisausgang “Schließer”...
- Seite 12 Elektrischer Anschluß RADEMACHER Relais 1 2 3 Netzanschluß Tastereingang 230 V/50 Hz Garagentorantrieb PG 9...
-
Seite 13: Inbetriebnahme/Bedienung
Inbetriebnahme/Bedienung RADEMACHER Das Codierschaltgerät ist Torantrieb einschalten betriebsbereit. Geben Sie den Öffnungscode der Werkseinstellung ein (s. Seite 20). HINWEIS Solange die grüne LED leuch- Glockensymbol-Taste drücken. tet, zieht das Relais nach je- Die grüne LED leuchtet auf und das dem Tastendruck (ausgenom- Relais zieht für ca. - Seite 14 Inbetriebnahme/Bedienung RADEMACHER Laufrichtung ändern HINWEIS Wurde ein falscher Öf f- Drücken Sie nach dem Anhalten des nungscode eingegeben, Garagentors erneut eine beliebige leuchtet die rote LED auf und Taste und der Garagentorantrieb erlischt erst nach wenigen wechselt die Laufrichtung. Sekunden.
-
Seite 15: Programmieren Eines Neuen Öffnungscodes
Programmieren eines neuen Öffnungscodes RADEMACHER Programmieren eines neuen Öffnungscodes HINWEIS! Das Codierschaltgerät arbei- P-Taste drücken, die rote LED blinkt. tet mit zwei Codes: t Dem Öffnungscode zur Den gültigen Mastercode eingeben, Steuerung Ihres Antriebes s. Seite 20 (Werkseinstellungen). t Dem Mastercode Nur mit dem Mastercode Glockensymbol-Taste drücken. -
Seite 16: Programmieren Eines Neuen Mastercodes
Programmieren eines neuen Mastercodes RADEMACHER Programmieren eines neuen Mastercodes HINWEIS! Nur mit dem Mastercode P-Taste drücken. Die rote LED blinkt. können Sie einen Öffnungs- code verändern. Den gültigen Mastercode eingeben, Werkseinstellungen s. Seite 20 (Werkseinstellungen). (s. Seite 20) Glockensymbol-Taste drücken Die grüne LED blinkt, die rote LED... -
Seite 17: Rücksetzen Auf Die Werkseinstellungen
Rücksetzen auf die Werkseinstellung RADEMACHER Rücksetzen auf die Werkseinstellung HINWEIS Sollten Sie den Master- bzw. Unterbrechen Sie die Betriebsspannung. den Öffnungscode vergessen haben, können Sie das Ge- Halten Sie anschließend an die einen Magneten. Taste 2 rät jederzeit wieder auf die Schalten Sie die Betriebsspannung wieder ein. -
Seite 18: Was Tun, Wenn
Was tun, wenn...? RADEMACHER ...die Anlage nach dem ...das Codierschaltgerät Einschalten nicht richtig auf keinen Öf fnungs- funktioniert? code reagiert. Ursache: Lösung: Ursache: t Eventuell liegt die Netz- t Drücken Sie die Taste mit t Die Schlüsselzahl der spannung nicht an. - Seite 19 Was tun, wenn...? RADEMACHER ...die rote LED nach Ein- gabe des Öffnungscodes für einige Sekunden auf- leuchtet? Ursache: HINWEIS t Ein falscher Öffnungscode Beachten Sie die Sperrfunk- tion des Codierschaltgerätes. wurde eingegeben. Wurde fünfmal hintereinander Lösung: t War ten Sie ein paar...
-
Seite 20: Technische Daten
Technische Daten RADEMACHER Art.-Nr.: 4606 Seriennummern: Spannungsversorgung: 230V/50Hz Tastatur Potentialfreier 1 Wechsler Steuereinheit: Relaisausgang: 5 A/24 V Werkseinstellungen: Schutzgrad Tastatur: IP 65 Schutzgrad Steuereinheit: IP 65 Mastercode: Arbeitstemperatur- Öffnungscode: bereich: -25°C - bis +65°C Gehäusematerial: recyclingfähiger Kunststoff Datenerhalt Alle vom Benutzer... -
Seite 21: Garantie
Schlag, Schäden durch und Fabrikationsfehler. Ersatz der betreffenden Teile. Witterungseinflüsse. Ausgewechselte Teile werden 5. Reparaturen und Abänderun- Eigentum der Fa. Rademacher gen, die von dritter, nicht auto- Geräte-Elektronik GmbH & Co. risierter Seite vorgenommen KG. Durch Ersatzlieferung aus wurden.
