esotec 101018 Bedienungsanleitung

Bedienungsanleitung
Bachlaufpumpe "25/ 1600"
Kundenbetreuung:
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach!
Mo. bis Fr. 9 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr.
Per Telefon: 09605-92206-0
Per e-mail bei Ersatzteilbestellungen: ersatzteil@esotec.de
Per e-mail bei Fragen zum Produkt: technik@esotec.de
Produkt: Hersteller Art.-Nr: 101018
Diese Bedienungsanleitung gehört ausschließlich zu diesem Produkt. Sie enthält
wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch
wenn Sie dieses Produkt an Dritte weitergeben.
Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.
1. Einführung
Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produktes.
Sie haben ein Produkt erworben, welches nach dem heutigen Stand der Technik gebaut
wurde.
Es erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden
Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie
als Anwender diese Bedienungsanleitung beachten!
2. Sicherheitshinweise
Bei Schäden,
Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch!
!
Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachge-
mäße Handhabung oder nichtbeachten
der Sicherheitshinweise verursacht werden, überneh-
men wir keine Haftung. In solchen Fällen erlischt jeder
Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/
oder Verändern des Produktes nicht gestattet. Achten Sie auf eine sachgemäße
Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung.
3. Bestimmungsgemäße Verwendung

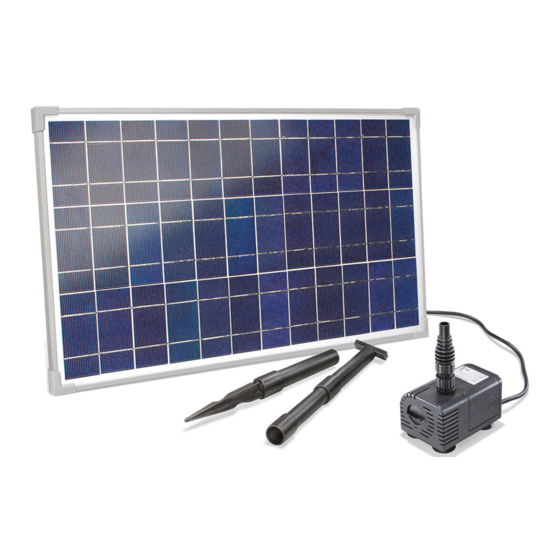

Diese Tauchpumpe ist für die Wasserförderung im Gartenteich, Brunnen,
Wasserschalen o. ä. konzipiert. Sie kann über einen Schlauchanschluss Wasser
fördern oder über beiliegende Steigrohre mit Wassersprinkler betrieben werden.
Die Förderleistung der Pumpe kann über den Regler an der Frontseite der Pumpe
eingestellt werden. Die Wasserpumpe hat keinen Ein- und Ausschalter. Sobald die
Pumpe mit ihrer Stromversorgung verbunden ist, beginnt sie Wasser zu fördern.
4. Montage und Inbetriebnahme
1. Rollen Sie das Anschlusskabel an der Pumpe ganz aus.
2. Schrauben Sie den Schlauchadapter auf die Pumpe auf. Je nach verwendeten
Schlauchdurchmesser kann es notwendig sein, dass dieser gekürzt werden muß.
Befestigen Sie nun den Schlauch mit einer entsprechenden Rohrschelle.
3. Stellen Sie die Pumpe ins Wasser.
4. Versorgen Sie nun die Wasserpumpe mit Energie durch ein Solarmodul. Stecken
Sie dazu die Buchse der Pumpe ind den Stecker des Solarmoduls und schrauben
Sie die Schutzkappe fest auf.
Hinweis: Der Stecker ist verpolungsgeschützt, es darf beim Einstecken keine Gewalt
angewendet werden. Das Glas des Solarmoduls ist bruchempfindlich.
5. Sollte die Pumpleistung
zu groß sein, dann kön-
nen Sie die Wassermenge
reduzieren. Drehen
Sie dabei den Regler
an der Frontseite der
Pumpe einfach im
Uhrzeigersinn zurück.
Bitte beim Verstellen keine
Gewalt anwenden. Der
Einstellbereich beträgt
45°.
die durch Nichtbeachten
Schlauchanschluß
Förderleistung
einstellbar
D 5. Pflege und Wartung

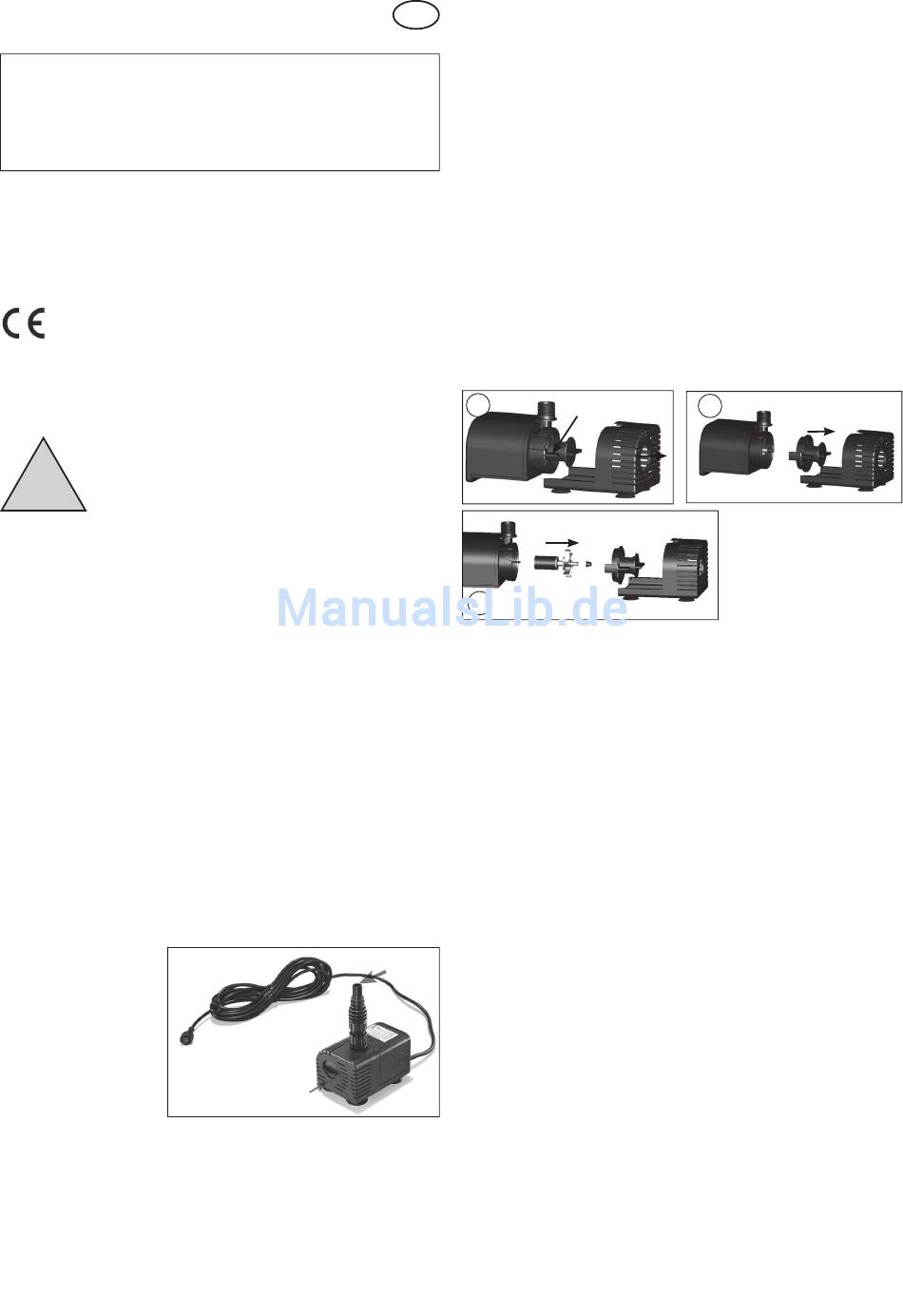

Um die Leistung der Pumpe zu erhalten, muss je nach Wasserverschmutzung die
Pumpe gelegentlich mit warmen Wasser ausgewaschen werden. Öffnen Sie dazu
das Gehäuse wie folgt:
Hinweis: Bitte wenden Sie beim Auseinander- und Zusammenbau der Pumpe keine
Gewalt an. Die Teile sind sehr filigran und können leicht brechen.
1. Stecken Sie den Stecker der Pumpe aus.
2. Ziehen Sie die vordere Abdeckung der Pumpe wie einen Schlitten vorsichtig nach
vorne ab (Bild 1).
3. Drehen Sie die vordere Abdeckung der Pumpe um ca. 45° im Uhrzeigersinn (Bild
1) und ziehen Sie die Abdeckung vorsichtig nach vorne (Bild 2). Achten Sie dabei
auf die Kunststoffwelle und die Dichtung.
4. Ziehen Sie das Flügelrad vorsichtig aus der Pumpe (nehmen Sie dazu evtl. eine
kleine Zange zur Hilfe). (Bild 3).
5. Reinigen Sie nun alle Teile vorsichtig mit warmen Wasser.
6. Stecken Sie nun die Welle mit dem Flügelrad vorsichtig in das Loch der Pumpe
ein. Achten Sie dabei auf festen Sitz der Welle.
7. Setzen Sie nun vorsichtig die Abdeckung auf die Pumpe aus. Achten Sie dabei
auf korrekten Sitz der Dichtung.
8. Drehen Sie nun die vordere Abdeckung wieder un 45° gegen den Uhrzeiger in die
Ausgangsposition zurück.
9. Schieben Sie nun das Unterteil der Pumpe wieder vollständig auf das
Pumpengehäuse auf.
Die Pumpe ist nun wieder betriebsfähig.
1
45° drehen
dieser
3
6. Funktionsstörungen
Pumpe fördert kein Wasser
- Ist die Pumpe vollständig im Wasser eingetaucht?
- Pumpe verschmutzt? Reinigung der Pumpe siehe Punkt 6.
7. Technische Daten
Betriebsspannung:
Schutzart:
Schutzklasse:
Leistungsaufnahme:
Förderhöhe:
Förderleistung:
Betriebstemp.-bereich: +4 bis +40°C
Hinweis: Die Pumpe ist nur zur Förderung von Wasser geeignet.
Hinweis: Pumpe vor Frost schützen!
In kalten Wintermonaten muss die Pumpe aus dem Wasser genommen und an einem
warmen Ort aufbewahrt werden, das Solarmodul kann im Freien überwintern.
8. Sicherheitshinweise:
GEFAHR für Kinder! Halten Sie Kinder von den verschluckbaren Kleinteilen (Steigrohr
und Sprinkler) und dem Verpackungsmaterial fern. Es besteht Erstickungsgefahr!
WARNUNG vor Stolpergefahr! Verlegen Sie das Anschlusskabel so, dass es nicht
zur Stolperfalle wird!
VORSICHT Sachschäden! Wenn Sie das Solarmodul ohne Modulhalterung aufstel-
len, müssen Sie auf ausreichende Standfestigkeit achten. Falls das Modul umkippt
oder ein Fremdkörper dagegen schlägt, kann das Solarmodul beschädigt werden.
2
18 V DC
IP 68
III
15-20 W
Max. 2,3 m
Max. 1600 l/h
