Montageanleitung Schaukel „Fips"
Artikel-Nr. 51 2051 401

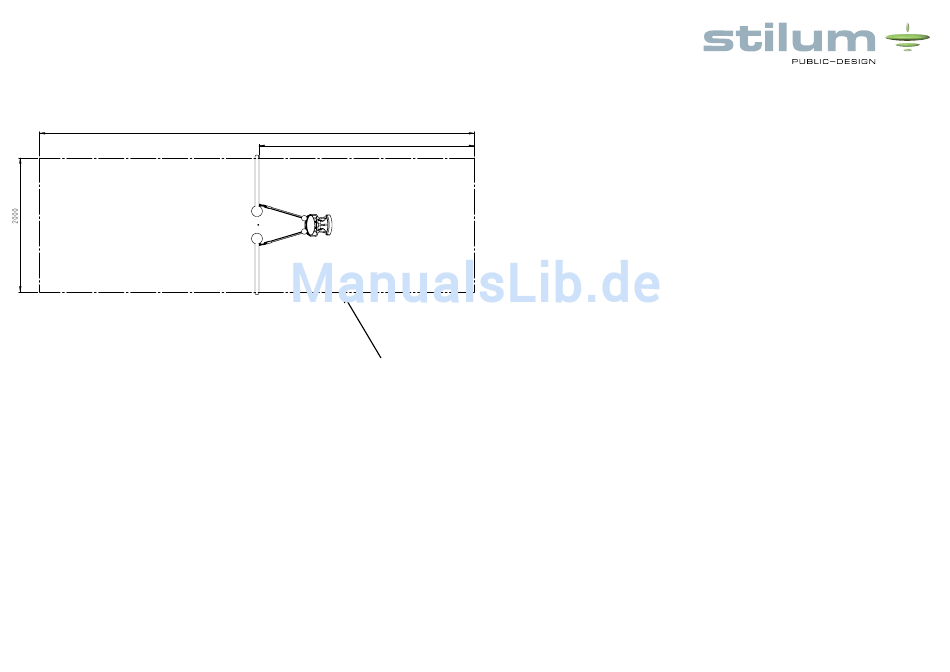

Skizze 3: Draufsicht „Fips"
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
6500
3220
Grundfläche des Mindestraums = Sicherheitsfreiraum
(6500 x 2000 mm) bei Verwendung von Naturböden
mit stossdämpfender Wirkung.
Bei Verwendung von synthetischen Fallschutzplatten
verkürzt sich die Aufprallfläche in Schaukelrichtung
um jeweils 500 mm. Der Mindestraum bleibt jedoch
in seiner Gesamtheit erhalten.
Zuschnitt
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Reihe 2
Rev
Änderung
Datum
Name
6. Die Bodenplatten des Spielgeräts an den vorgebohrten Löchern mit den mit-
gelieferten Schwerlastdübeln auf dem Fundament verschrauben.
7. Den gesamten Sicherheits-/Mindestraum mit einem der ausgeschriebenen
Fallhöhe entsprechenden Fallschutz abdecken.
Freie Fallhöhe: ca. 965 mm
Empfohlener Boden: Rasen, Sand, Holzschnitzel, Kies,
synthetischer Fallschutz.
8. Kette mit Schaukelsitz an der Schaukelaufhängung verschrauben.
9. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Achtung: Eine unvollständige Installation des Spielgerätes oder dessen teilweise
Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungsgefahren für
die Benutzer führen! Daher in solchen Fällen das Gerät deutlich sichtbar sperren!
HINWEIS: Spielgeräte, die Bauteile aus rostfreiem Edelstahl enthalten, sollten
keinesfalls mit „normalen" Stahlteilen in Kontakt kommen. Von diesen Stahlteilen
reiben sich möglicherweise kleine Stahlpartikel ab und hinterlassen in Verbindung
mit Feuchtigkeit braune Rostflecken.
Sollten solche Korrosionsstellen an Edelstahlteilen auftreten, so sind diese mit
einem feinen Schleifmittel (Korn 240) zu entfernen.
Bitte achten Sie beim Transport und beim Aufbau darauf, dass die Bauteile aus
Werkstoff
Gewicht
85.0
Maßstab
Edelstahl keinesfalls mit „normalen" Stahlteilen in Berührung kommen.
Benennung
Name
Datum
Draufsicht
Gez.
Schramm
13.03.18
Gepr.
Projekt
Fips
Zeichnungsnummer
Blatt
1201-00-00
1
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
1:25
A3
Stand: 27.04.2018 S. 3
