Montageanleitung Schaukel „Fips"
Artikel-Nr. 51 2051 401
A
Legende
Beton
Concrete
Füllmaterial
Filling
Erde
Ground

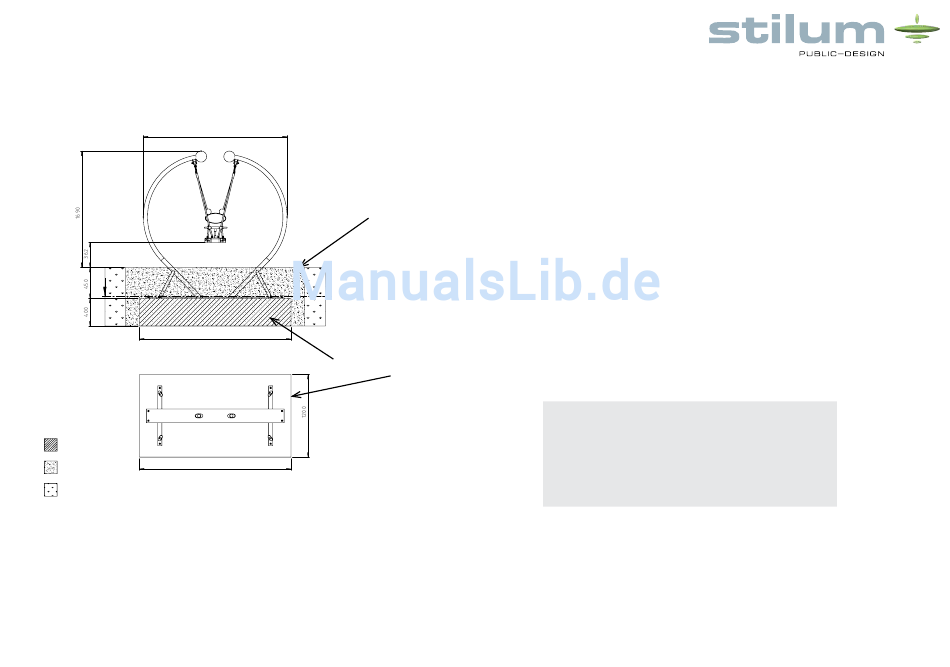

Skizze 2: Seitenansicht mit Fundament
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
2087
Spielebene
A
2200
Betonfundament
Zuschnitt
Oberflächen nach
DIN ISO 1302
Reihe 2
2200
A-A
Rev
Änderung
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforder-
lichen Sicherheitsfreiraums 6500 x 200 mm.
2. Die Aufprallfläche eines Gerätes mit erzwungener Bewegung darf sich nicht
mit Aufprallflächen anderer Geräte überschneiden.
Nach DIN1176 - 4.2.8.2.5 müssen bei Geräten, die eine erzwungene Bewe-
gung verursachen stossdämpfende Böden über den gesamten Aufprallbe-
reich vorgesehen werden.
3. Bodenaushub für 1 Fundament nach Zeichnung 2 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Die Schaukel wird auf Spielebenen-Niveau eingebaut.
Auf Markierung „Spielebene" am Spielgerät achten!
4. Betonfundament gem. der angegebenen Maße (LxBxH 2800 x 1170 x
400 mm) mit je einer Matte Q 335 A unten und oben in der Güte C 25/30
erstellen.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Werkstoff
Gewicht
85.0
Maßstab
Benennung
Je 4 Bügel Ø 8 mm längs und quer
Name
Datum
Zul. Abweichung
Fundamentplan
DIN 2768 - mH
Gez.
Schramm
13.03.18
Gepr.
Betonüberdeckung h´= 3 cm
Projekt
Fips
Zeichnungsnummer
Betongüte C 25/30
1201-00-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Datum
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
5. Nach der Abbindezeit von 10 - 14 Tagen – je nach Witterung und Funda-
mentgröße – Fundamentüberdeckung säubern. Geräte auf dem Fundament
ausrichten.
1:20
Blatt
1
A3
Stand: 27.04.2018 S. 2
