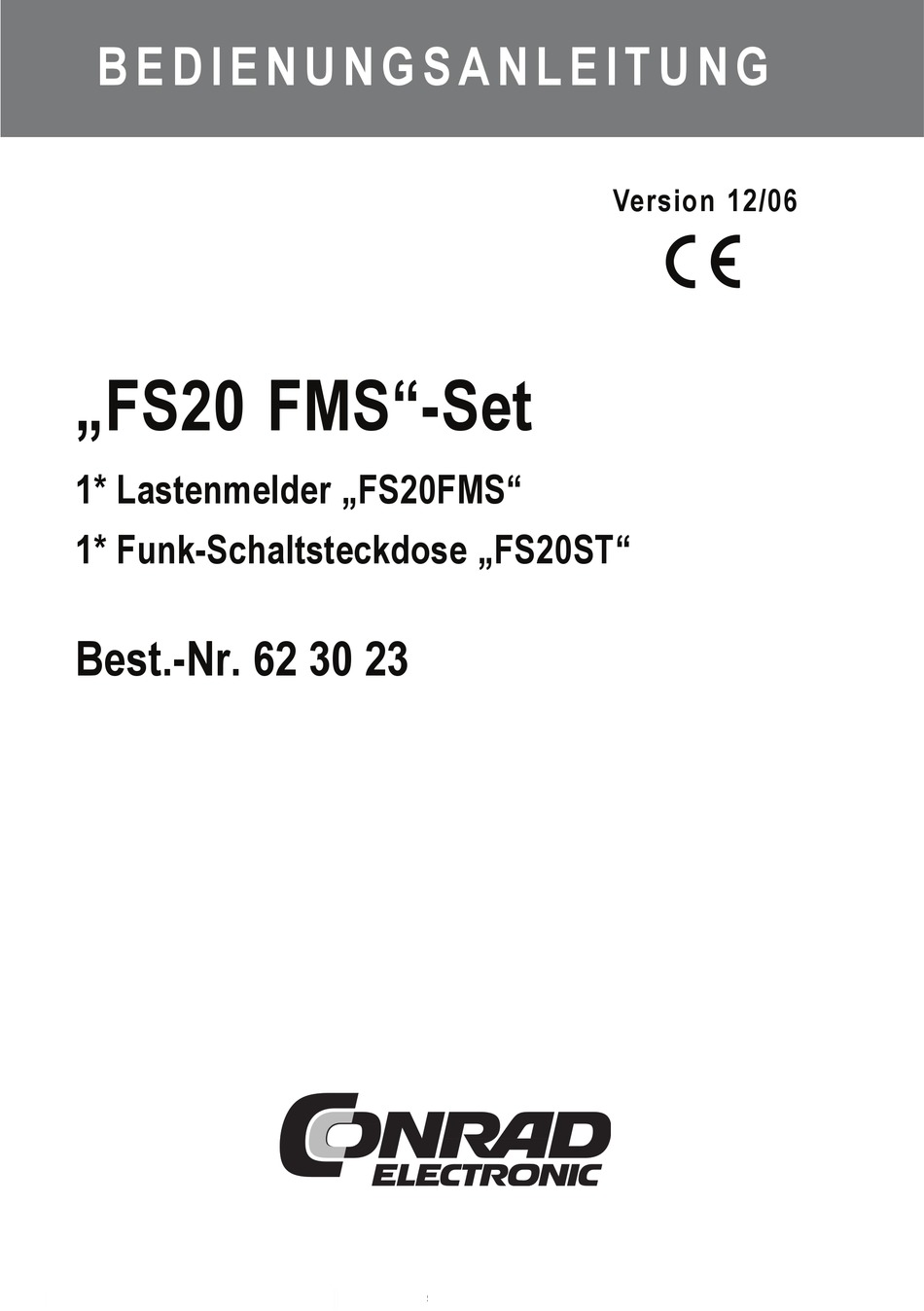

- Seite 1 B E D I E N U N G S A N L E I T U N G Version 12/06 „FS20 FMS“-Set 1* Lastenmelder „FS20FMS“ 1* Funk-Schaltsteckdose „FS20ST“ Best.-Nr. 62 30 23...
- Seite 2 periodisches Aufleuchten der LED (* = Blinkanzahl) Best.-Nr. 62 30 20 Automatischer Weitergang Best.-Nr. 62 30 23 Kurze Tastenbetätigung >2 Betätigung des Tasters länger als 2 Sekunden >5 >12 Werkseinstellung Betriebsmodus >5 Betätigung des Tasters länger als 5 Sekunden >12 >5 >12 Betätigung des Tasters länger als 12 Sekunden...
-
Seite 3: Einführung
Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedie- nungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshin- weise! ... -
Seite 4: Inhaltsverzeichnis
Schalten über das Master-Gerät ..........12 9. Programmierung des „FS20 FMS“ ..........13 a) Beispiel „Slave einschalten bei Master-Ausschaltung“ ..14 b) Einstellung der Befehle im „FS20 FMS“ ......... 16 1. Einstellung „Positiver Flanken-Modus“ ......16 2. Einstellung „Negativer Flanken-Modus“ ......16 3. -
Seite 5: Bestimmungsgemäße Verwendung
1. Bestimmungsgemäße Verwendung Der Lastenmelder „FS20 FMS“ registriert das Ein- und Ausschalten eines an ihn angeschlossenen elektrischen Verbrauchers (Master, 230V~/50Hz, Laststrom max. 16A) und steuert daraufhin per Funk die mitgelieferte Funk- Schaltsteckdose „FS20 ST“ oder andere Schaltempfänger des FS20 - Funkschaltsystems an. -
Seite 6: Symbol-Erklärung
3. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. ... - Seite 7 • Der Aufbau des Produkts entspricht der Schutzklasse 1. Als Spannungs- quelle darf nur eine ordnungsgemäße Netzsteckdose mit Schutzleiter des öffentlichen Versorgungsnetzes verwendet werden (230V~/50Hz). • Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten! •...
-
Seite 8: Funktionsbeschreibung
(230V~/50Hz) des öffentlichen Versorgungsnetzes- betrieben werden. Als Verbraucher ist in die Steckdose des „FS20 FMS“ und der „FS20 ST“ jeweils ein Gerät mit oder ohne Schutzkontakt ansteckbar. Dieses darf eine maximale Leistungsaufnahme von bis zu 3680VA (230V~/16A) haben darf (abhängig von der Schutzkonktakt-Steckdose!). -
Seite 9: Bedienelemente

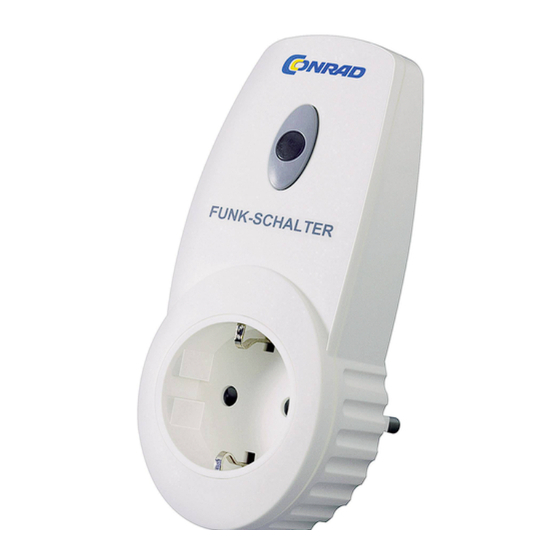

6. Bedienelemente Bedientaste mit integrierter LED Steckdose für den Verbraucher (230V~/50Hz, max. 16A, 3680W) Auf der Rückseite liegt der Schutzkontaktstecker, der in eine Netzsteckdose des öffentlichen Versorgungsnetzes eingesteckt werden muss (230V~/ 50Hz). -
Seite 10: Inbetriebnahme
3. Betätigung: „Ein”, usw. Der Empfänger (die Funk-Schaltsteckdose „FS20 ST“) wird im folgen- den Text als „Slave“ bzw. „Slave-Gerät“ bezeichnet. • Stecken Sie nun den Lastenmelder „FS20 FMS“ an der gewünschten Position ebenfalls in eine Netzsteckdose mit Schutzleiter (230V~/ 50Hz, öffentliches Versorgungsnetz). •... -
Seite 11: Bedienung/Grundfunktion
Hauscode und eine zufällige Adress-Codierung ein, die beim Anmelden eines Empfängers übertragen wird. Dies müssen Sie nur ändern, wenn Sie einen Systemausbau mit weiteren verschiedenen FS20 -Komponenten planen oder Sie den „FS20 FMS“ in ein vorhandenes FS20 -Funkschaltsystem integrieren wollen. ... -
Seite 12: Adressieren Des Empfängers
Adressieren des Empfängers Wenn Sie die Grundeinstellungen des „FS20 FMS“ verwenden möchten (siehe vorherige Seite), gehen Sie wie folgt vor (andernfalls die weiter hinten liegenden Kapitel beachten!): • Versetzen Sie den jeweiligen Empfänger in den Zustand, in dem er bereit ist, Adressdaten zu empfangen. -
Seite 13: Schalten Über Das Master-Gerät
Schalten über das Master-Gerät • Schalten Sie das Master-Gerät ein (Leistungsaufnahme mind. ca. 4,6W, Strom mind. 20mA!). Der „FS20 FMS“ erkennt dies und sendet einen Schaltbefehl. Das Slave-Gerät (z.B. die mitgelieferte Funk-Schalt- steckdose „FS20 ST“) schaltet sich ein. •... -
Seite 14: Programmierung Des „Fs20 Fms
9. Programmierung des „FS20 FMS“ Für das Verständnis der nachfolgend beschriebenen Programmierschritte ist das beiliegende Ablaufdiagramm er- forderlich. Die grundlegenden Bedienschritte und Anzeigen sind für alle Programmierschritte gleich. Die Führung durch die Bedienschritte erfolgt durch drei sich immer wieder wiederholende Anzeigen der Kontrollleuchte (LED) des „FS20 FMS“. -
Seite 15: A) Beispiel „Slave Einschalten Bei Master-Ausschaltung
Sekunden. Der „FS20 FMS“ befindet sich nun im „Positiver Flanken- Modus”. • Die LED blinkt in Abständen jeweils 1x kurz auf. Der „FS20 FMS“ befindet sich im Befehlsmodus „Kein Befehl”. • Drücken Sie nun die Bedientaste 2 x. Die LED blinkt jetzt in Abständen jeweils 3x auf. - Seite 16 • Der neue Schaltbefehl ist abgespeichert und der „FS20 FMS“ kehrt zum normalen Betriebsmodus zurück. • Anschließend ist die gleiche Prozedur für den “Negativen Flanken- Modus” durchzuführen und in dessen Befehlsmodus der Befehl „Ein- schalt-Befehl” einzustellen. Beim Lastenmelder „FS20 FMS“ kann programmiert werden, was beim Überschreiten und Unterschreiten einer bestimm-...
-
Seite 17: B) Einstellung Der Befehle Im „Fs20 Fms
Einstellung der Befehle im „FS20 FMS“ Bitte beachten Sie: Haben Sie bei der Anwahl des entsprechenden Menüpunktes versehentlich einmal die Bedientaste zu oft gedrückt, können Sie durch entsprechend wiederholtes kurzes Drücken der Bedientaste wieder zum Anfang des jeweiligen Menüs zu- rückkehren (LED blinkt in Abständen 1x). -
Seite 18: Einstellung „Befehls-Modus
Wählen Sie dann den entsprechenden Befehls-Modus wie nachfol- gend beschrieben an: Kein Befehl Diese Funktion legt fest, dass bei einer Auslösung des „FS20 FMS“ kein Schaltbefehl ausgesandt wird: LED blinkt in Abständen 1x Bedientaste 2 Sekunden drücken, LED geht aus, dann Bedientaste loslassen Einstellung ist gespeichert, der „FS20 FMS“... -
Seite 19: Einschalt-Befehl
Einschalt-Befehl Dieser Befehl legt fest, dass bei einer Auslösung des „FS20 FMS“ ein Einschalt-Befehl ausgesandt wird: LED blinkt in Abständen 1x, Bedientaste 1x kurz drücken, LED blinkt in Abständen 2x Bedientaste 2 Sekunden drücken, LED geht aus, dann Bedientaste loslassen Einstellung ist gespeichert, der „FS20 FMS“... - Seite 20 Timerablauf, danach Einschalt-Befehl Dieser Befehl legt fest, dass bei einer Auslösung des „FS20 FMS“ zunächst die programmierte Timerzeit abläuft und erst danach der Einschalt-Befehl an das Slave-Gerät geschickt wird: LED blinkt in Abständen 1x, Bedientaste 3x kurz drücken, LED blinkt in Abständen 4x Bedientaste 2 Sekunden drücken, LED geht aus, dann Bedientaste...
- Seite 21 Einschaltbefehl, dann Timerablauf, danach Abschalt-Befehl Dieser Befehl legt fest, dass bei einer Auslösung des „FS20 FMS“ das Slave-Gerät sofort eingeschaltet wird, dann die programmierte Timerzeit abläuft und danach der Abschaltbefehl an das Slave-Gerät gesandt wird. LED blinkt in Abständen 1x, Bedientaste 5x kurz drücken, LED blinkt in Abständen 6x...
-
Seite 22: Timer-Zeit Einstellen („Timer-Modus")
4x). Bei Anwahl von „0 Stunden” blinkt die LED nicht. • Bedientaste 2 Sekunden drücken, LED geht aus, dann Bedientaste loslassen. Der „FS20 FMS“ befindet sich in der Zehner-Minuten-Einga- • Drücken Sie die Bedientaste so oft, bis die gewünschte Zehner-Minuten- stelle eingegeben ist, z. -
Seite 23: Schwellwert Einstellen
Betriebsmodus. c) Schwellwert einstellen Die Schwellwerteinstellung ermöglicht die Anpassung der Grundlast des Master-Gerätes an das Auslöseverhalten des „FS20 FMS“. Viele Geräte nehmen auch im ausgeschalteten Zustand eine Grundlast auf, z. B. wenn sie über eine Standby-Funktion verfügen. - Seite 24 • Master-Gerät an den „FS20 FMS“ anschließen und in den Stand-by- Modus schalten • Aus dem Betriebsmodus die Bedientaste des „FS20 FMS“ für 5 Sekun- den drücken (nach 2 Sekunden erlischt die LED, nach 5 Sekunden leuchtet sie wieder). •...
- Seite 25 • Die Einstellung ist gespeichert, der „FS20 FMS“ befindet sich im normalen Betriebsmodus. Bitte beachten Sie: Ist die Stromaufnahme des Master-Geräts gerade so groß, dass sich der „FS20 FMS“ am Rande eines Schwellwertes befindet, kann es theoretisch zu einem ständigen Aus- und Einschalten des Slave-Geräts kommen.
-
Seite 26: Rückstellen Auf Werkseinstellung
10. Rückstellen auf Werkseinstellung Bitte beachten Sie: Nach dem Rückstellen auf die Werkseinstellung reagieren die beiden Geräte („FS20 FMS“ und „FS20 ST“ nicht mehr aufein- ander. Sie müssen wie bei der Inbetriebnahme (Kapitel 7) beschrie- ben erneut programmiert werden. -
Seite 27: Grundlagen Des Fs20 -Adress-Systems
11. Grundlagen des FS20 -Adress-Systems Das FS20 -Funkschaltsystem (zu dem auch der Lastenmelder „FS20 FMS“ und die Funk-Schaltsteckdose „FS20 ST“ gehören) arbeitet mit einem „Hauscode“. So kann auch Ihr Nachbar das gleiche Funkschaltsystem einsetzen, ohne dass sich die beiden Systeme gegenseitig beeinflussen (vorausgesetzt, der Hauscode ist unterschied- lich programmiert). - Seite 28 Den einzelnen Adresstypen ist dabei folgende Funktion zugedacht: • Einzeladressen Jeder Empfänger sollte auf eine Einzeladresse eingestellt werden, um ihn separat ansteuern zu können. • Funktionsgruppen-Adressen Mehrere Empfänger werden durch die Zuweisung einer Funktions- gruppen-Adresse als funktionale Einheit definiert. Werden beispiels- weise alle Lampen im Haus einer Funktionsgruppe zugeordnet, so lässt sich das ganze Haus über nur einen Tastendruck hell erleuchten oder verdunkeln.
- Seite 29 Die Einstellung der unterschiedlichen Adresstypen und Adressen erfolgt allein am Sender (z.B. der „FS20 FMS“ oder einer Fernbedienung des FS20 -Funkschaltsystems) und wird durch die Adresszuweisung an den Empfänger übertragen.
-
Seite 30: Beispiel Für Die Adressen-Zuordnung
12. Beispiel für die Adressen-Zuordnung Bei einem umfangreicheren Systemausbau ist es sinnvoll, bei der Adressen- auswahl systematisch vorzugehen, um den Überblick über die bereits vergebenen Adressen zu behalten und um die programmierten Empfänger einfach und sinnvoll in Gruppen gemeinsam steuern zu können. Hauscode, z.B. - Seite 31 Mögliche 15 Adressgruppen sind: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 Um jeden Empfänger separat steuern zu können, ist jeder Empfänger auf eine Einzeladresse zu programmieren. Dazu wird zusätzlich zur bereits ausgewählten Adressgruppe (Raum A: 11, Raum B: 12, Raum C: 13, Raum D: 14) noch eine Unteradresse benötigt.
-
Seite 32: Handhabung
13. Handhabung Das Produkt ist nicht für Kinderhände geeignet, es ist kein Spielzeug. Das Produkt darf nur in trockenen Innenräumen betrieben werden. Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb bzw. Transport: • Nässe oder zu hohe Luftfeuchtigkeit • Extreme Kälte oder Hitze •... -
Seite 33: Wartung Und Reinigung
FMS“ bzw. „FS20 ST“) aus der Netzsteckdose. Entfernen Sie das auf der vorderseitigen Steckdose eingesteckte Kabel/ Gerät. Reinigen Sie dann den „FS20 FMS“ bzw. die „FS20 ST“ mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmen Wasser angefeuchtet werden. -
Seite 34: Hinweise Zur Reichweite
Dies bedeutet, dass es durch Geräte auf der gleichen bzw. benachbar- ten Frequenz zu Einschränkungen des Betriebs des „FS20 FMS“ und der „FS20 ST“ und dessen Reichweite kommen kann. Die Funkübertragung selbst ist bei den Produkten des FS20 -Funk- schaltsystems sehr sicher, da spezielle Codes übertragen werden. -
Seite 35: Konformitätserklärung (Doc)
(u.a. geringere Reichweite!). Halten Sie einen Abstand von mindestens 20cm ein. 17. Konformitätserklärung (DOC) Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich dieses Produkt in Übereinstimmung mit den grundle- genden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. -
Seite 36: Technische Daten
18. Merkmale und technische Daten a) Lastenmelder „FS20 FMS“ Spannungsversorgung: ......230V~/50Hz Leistungsaufnahme: ....... ca. 7,5W (ca. 32mA) Minimale Ansprechschwelle: ....ca. 4,6W (ca. 20mA) Maximale Last: ........3680W (16A) Sendefrequenz: ........868,35MHz Modulation: ..........AM Reichweite: ..........Bis 100m (Freifeld) Abmessungen (B * H * T): ..... - Seite 37 CONRAD IM INTERNET http://www.conrad.com CONRAD IM INTERNET http://www.conrad.com Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus- Conrad-Straße 1, D-92240 Hirschau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungs- anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
