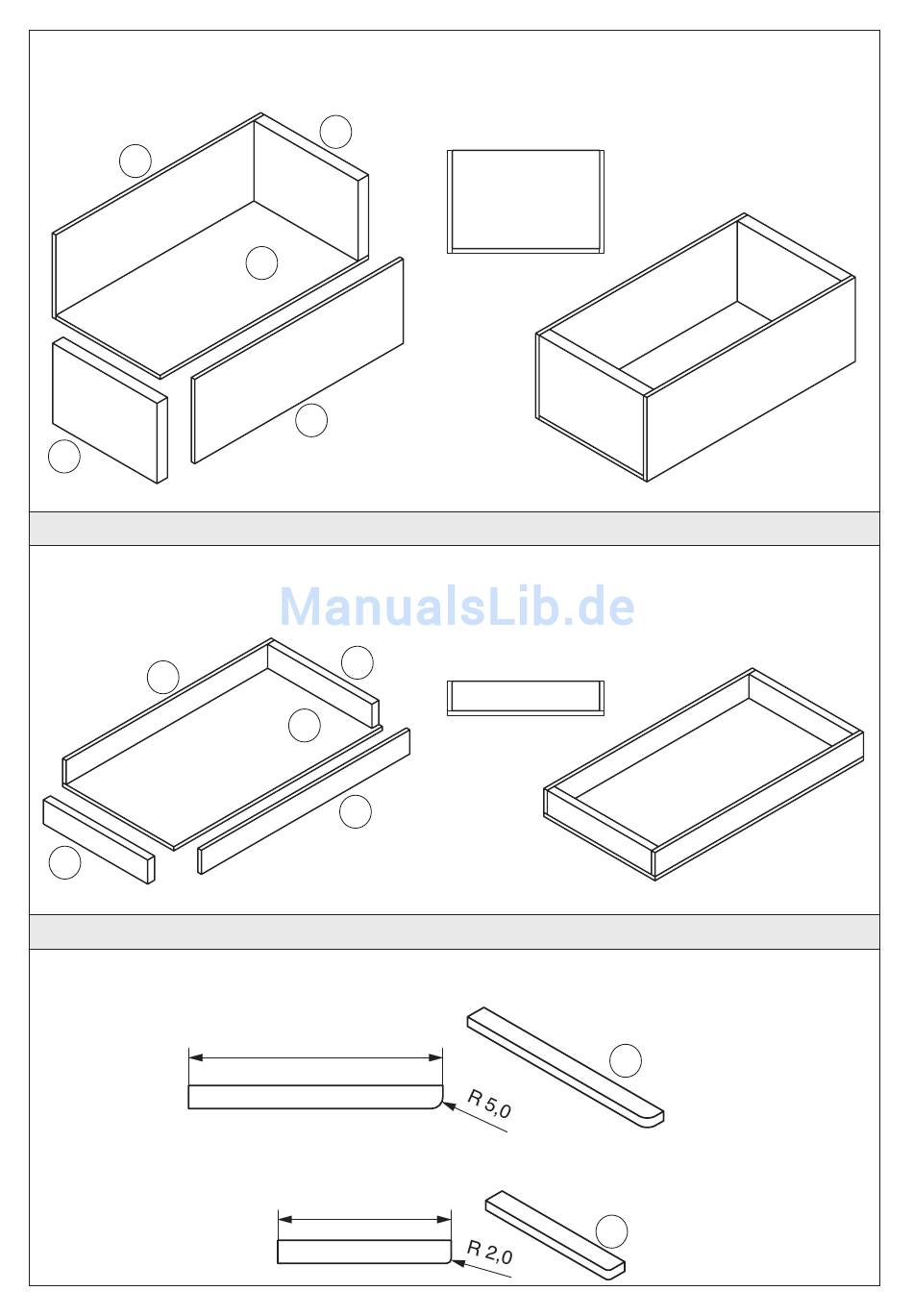

6.1.2 Grundplatte (1a) 5 x 150 x 300 mm, Seitenteile (1c) 5 x 105 x 300 mm, Rück- und Stirnseite (2)
15 x 100 x 150 mm zum Unterteil zusammenleimen.
Hinweis:
1c
2
6.2 Montage Deckel
Deckelplatte (1b) 5 x 160 x 300 mm, Seitenteile (1d) 5 x 30 x 300 mm, Stirn- und Rückseite (3) 10 x 30 x 150 mm zum
Deckel zusammenleimen.
Hinweis:
Seitenteile (1d) werden auf die Deckelplatte (1b) geleimt!
1d
3
6.3 Herstellung und Montage Abstandshalter
6.3.1 Zwei Leisten (4) 5 x 10 x 150 mm auf 110 mm Länge kürzen (4a) und eine Ecke an einem Ende 5 mm abrunden (s.
Zeichnung).
6.3.2 14 Leisten (4) 5 x 10 x 150 mm halbieren, damit sie ca. 75 mm lang sind (4b) und eine Ecke an einem Ende 2 mm ab-
runden (s. Zeichnung).
6
Seitenteile (1c) werden seitlich an die Grundplatte (1a) geleimt!
2
1a
1c
3
1b
1d
110,0
75,0
ca.
Vorderansicht
Vorderansicht
4a
4b
D108122#1
