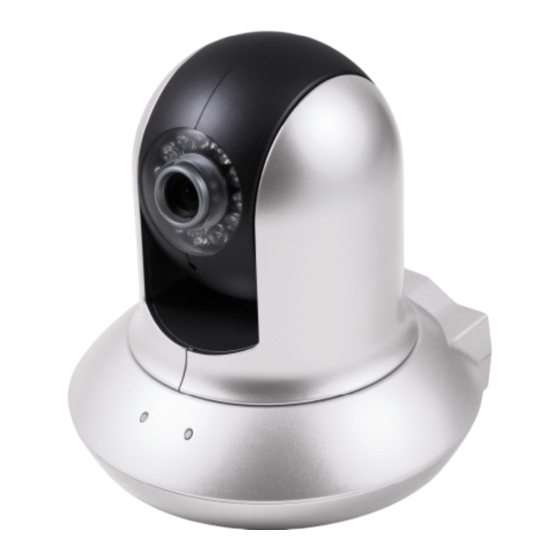

- Seite 1 ALL2272 QIG ALL2272 Quick Installation Guide Day/Night Pan/Tilt IP Camera ALL2272 Day/Night Pan/Tilt IP Camera Quick Installation Guide V1.0 ALLNET GmbH © 2009 – www.allnet.de...
-
Seite 2: Inhaltsverzeichnis
ALL2272 QIG ALL2272 Quick Installation Guide Please follow the installation steps below to set up your ALL2272 Day/Night Pan/Tilt IP Camera. Package contents and physical overview. See P.2 Install the hardware and connect all cables. See P.3 Microsoft OS: Use the software CD to install Intelligent IP Installer. See P.4 Access the IP Camera using Intelligent IP Installer. -
Seite 3: Install The Hardware And Connect All Cables. See
Power on your PC and insert the CD-ROM. The setup page will show up automatically. Please follow those steps to install the firmware. Select “Intelligent IP Installer” and follow the installation process to complete the installation. ALLNET GmbH © 2009 – www.allnet.de... -
Seite 4: Access The Ip Camera Using Intelligent Ip Installer. See
2. Click the Intelligent IP Installer Icon on your desktop. The main page will show up listing all active camera and video server devices. Select the relevant IP camera from the list and click Link to IE. ALLNET GmbH © 2009 – www.allnet.de... - Seite 5 4. When accessing the IP Camera for the first time, yellow information appears below the address bar: To help protect your security, Internet Explorer stopped this site from installing an ActiveX control on your computer. Click here for options…. 5. Click the information bar, and select Install ActiveX control. ALLNET GmbH © 2009 – www.allnet.de...
- Seite 6 ALL2272 QIG 6. Click Install. 7. Live video displays in the centre of your web browser. ALLNET GmbH © 2009 – www.allnet.de...
-
Seite 7: Mac Os Using Safari Browser. See
3. Enter name and password to login to the IP camera. (Default is admin / admin) 2. Click Bonjour function and select the camera you wish to access. 4. The monitor image will be displayed in your browser. ALLNET GmbH © 2009 – www.allnet.de... -
Seite 8: Change Lighting Environment Setting. See
1. Insert Software CD into your CD-ROM. 2. Browse and select the preferred language from language pack in the Software CD and then click OK. 3. The web interface will change into your preferred language. ALLNET GmbH © 2009 – www.allnet.de... -
Seite 9: Use Ip Camera Via Mobile Phone. See
4. Under the Privacy Option, Click “On” to create an allow list. 5. Use your existing account to login to MSN Messenger. 6. Add the new MSN Messenger account (e.g.: Camerathome@hotmail.com) to your contact list. ALLNET GmbH © 2009 – www.allnet.de... - Seite 10 9. The IP Camera automatically accepts your invitation and its live video is displayed 9. The IP Camera automatically accepts your invitation and its live video is displayed 9. The IP Camera automatically accepts your invitation and its live video is displayed. ALLNET GmbH © 2009 – www.allnet.de...
- Seite 11 (Please go to Setting → Basic → Network→ PPPoE) Note 1: Please reboot the IP Camera, after changing the PPPoE settings. Note 2: Please turn on the DDNS and IP Notification function when using the PPPoE function. ALLNET GmbH © 2009 – www.allnet.de...
- Seite 12 If your router is not a UPnP Internet Gateway Device, please setup Port Forwarding or Port Mapping Note 1: Home Routers manufactured before 2006 do not support UPnP IGD function. Note 2: Enterprise Routers do not support UPnP IGD function. ALLNET GmbH © 2009 – www.allnet.de...
- Seite 13 ALL2272 QIG ALL2272 Kurzanleitung Tag/Nacht Schwenk/Neige IP Kamera ALL2272 Tag/Nacht Schwenk/Neige IP Kamera Schnellinstallationhandbuch V1.0 ALLNET GmbH © 2009 – www.allnet.de...
-
Seite 14: Packungsinhalt
ALL2272 QIG Schnellinstallationshandbuch Bitte beachten Sie die folgenden Installationshinweise um die ALL2272 IP Kamera zu konfigurieren. Packungsinhalt des Original Kartons und Anschlussübersicht. Siehe S.14 Installieren Sie die Hardware und schließen Sie alle Kabel an Siehe S.15 Microsoft OS: Benutzen Sie Software CD um den Intelligenten IP Scanne zu installieren. Siehe S.15 Greifen Sie auf die IP Kamera mithilfe des intelligenten IP Scanners zu. - Seite 15 Schliessen Sie alle Kabel an a1. Ohne Power over Ethernet (PoE) Verbindung 1. Verbinden Sie das Stromkabel mit der IP Kamera. 2. Schließen Sie die ALL2272 IP Kamera mit einem Cat5 Kabel an Ihren Switch / Router an. a2. Power over Ethernet (PoE) 1.
- Seite 16 2. Klicken Sie auf das Intelligent IP Installer Icon auf Ihrem Desktop. Das Hauptfenster erscheint und zeigt Ihnen eine Liste mit allen aktiven IP Kameras an. Wählen Sie die entsprechende IP Kamera aus der Liste aus und klicken Sie anschließend auf Link to IE. ALLNET GmbH © 2009 – www.allnet.de...
- Seite 17 Adressleiste: Um Ihre Sicherheit zu gewähren, hielt der Internet Explorer diese Seite davon ab, ein ActiveX Steuerelement auf Ihren Computer zu installieren. Klicken Sie hier für Optionen … 5. Klicken Sie auf die Informationsleiste und wählen Sie ActiveX Steuerelement Installieren. ALLNET GmbH © 2009 – www.allnet.de...
- Seite 18 ALL2272 QIG 6. Klicken Sie auf Installieren 7. Live Video wird in der mitte des Browserfensters angezeigt. ALLNET GmbH © 2009 – www.allnet.de...
- Seite 19 1. Starten Sie Safari wählen Sie die Kamera aus, auf die Sie zugreifen wollen. 3. Geben Sie Benutzername und Passwort 4. Das Kamerabild wird in Ihrem Browser angezeigt. ein (Standard ist admin / admin) ALLNET GmbH © 2009 – www.allnet.de...
- Seite 20 2. Klicken Sie auf Durchsuchen und wählen Sie Ihre bevorzugte Sprache aus den Sprachpacketen auf der Software CD aus und klicken Sie anschließend auf OK. 3. Das Web Interface wird sich auf Ihre gewünschte Sprache umstellen ALLNET GmbH © 2009 – www.allnet.de...
- Seite 21 <PORT> ist der RTSP port Ihrer IP Kamera (Standardwert ist 554.) Beispiel: rtsp://192.168.10.1:554/video.3gp b. Betrachtung über WAP b1. WAP Für die Betrachtung über ein WAP Mobiltelefone, tippen Sie “ http://<IP>/mobile.wml” oder “http:// <IP>/mobile.htm ” in den Webbrowsers Ihres Mobiltelefons ein. ALLNET GmbH © 2009 – www.allnet.de...
- Seite 22 4. Bei der Option Privacy klicken Sie auf „ON“ um eine Liste mit freigegeben Benutzer zu erstellen. 5. Nutzen Sie Ihren bestehenden Account um sich am MSN Messenger anzumelden. 6. Fügen Sie den neu erstellten MSN Messenger Account (e.g.: Camathome@hotmail.com) zu Ihrer Kontaktliste hinzu. ALLNET GmbH © 2009 – www.allnet.de...
- Seite 23 8. Klicken Sie auf das kleine Kamerasymbol. Camera at home says: 9. Die Kamera nimmt automatisch Ihre Anfrage 9. Die Kamera nimmt automatisch Ihre Anfrage an und das Livebild wird angezeigt. an und das Livebild wird angezeigt. ALLNET GmbH © 2009 – www.allnet.de...
- Seite 24 ALL2272 QIG Verbindung mit dem Internet a. Die ALL2272 IP Kamera kann mit dem Internet verbunden werden, indem die IP Informationen im Information Menü konfiguriert werden. (Hierzu gehen Sie auf Setting → Basic → Network→ Information) b. Die ALL2272 IP Kamera kann eine Internetverbindung über...
- Seite 25 ALL2272 QIG c. Der Zugang zur ALL2272 IP Kamera über das Internet kann automatisch freigegeben werden, wenn Ihr Router UPnP (Universal Plug and Play) unterstützt und aktiviert hat. Die IP Kamera wird automatisch erkannt und unter “Gesamtes Netzwerk” auf Ihrem Computer hinzugefügt. Beachten Sie bitte, dass Standardmäßig nur Router mit Herstellungsjahr nach 2006 die UPnP Funktion unterstützen.
- Seite 26 The conformity to the above directive is indicated by the CE sign on the device. The ALL2272 Day/Night Pan/Tilt IP Camera conforms to the 73/23/EEC Low Voltage Equipment directive, amended by 93/68/EEC This equipment meets the following conformance standards:...
- Seite 27 Manufacturer: ALLNET GmbH ALLNET Deutschland GmbH Maistrasse 2 82110 Germering Tel. +49 89 894 222 22 Fax +49 89 894 222 33 E-Mail: info@allnet.de ALLNET GmbH © 2009 – www.allnet.de...
