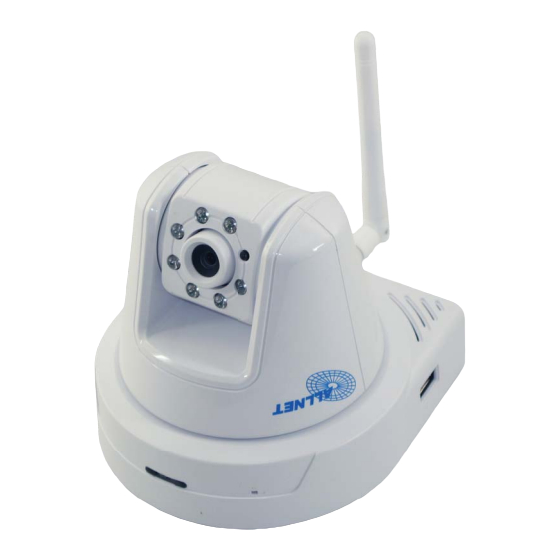

- Seite 1 ALL2282 Pan-Tilt MPEG4/MJPEG- Netzwerkkamera Installations-Kurzanleitung...
-
Seite 2: Lieferumfang
Inbetriebnahme Lieferumfang Prüfen Sie sorgfältig den Inhalt der Packung. Die folgenden Artikel sollten mitgeliefert sein. Falls irgendein Artikel fehlt oder beschädigt ist, wenden Sie sich bitte umgehend an Ihren Händler. Eine MPEG4/MJPEG-Netzwerkkamera, neig- und schwenkbar Ein Netzteil Eine externe Antenne (für das Drahtlos-Modell) Ein Wandmontage-Bausatz Ein GPIO-Anschluss Ein Ethernet-Kabel (RJ-45) -
Seite 3: Einrichten Der Kamera
Einrichten der Kamera Installation des Wandmontage-Bausatzes Im Lieferumfang der Kamera befindet sich ein Wandmontage- Bausatz, der Ihnen die Montage der Kamera an einem beliebigen Ort ermöglicht. Dabei wird die Kamera mit Hilfe der drei Schraubenlöcher befestigt, die sich an den Unterseite des Wandmontage-Bausatzes befinden Wandmontage-Bauasatz Schraube... -
Seite 4: Verbinden Der Kamera Mit Einem Lan
Verbinden der Kamera mit einem LAN Verwenden Sie das beigelegte Ethernet-Kabel, um die Kamera mit Ihrem lokalen Netzwerk (LAN) zu verbinden. Sobald das Netzteil angeschlossen ist, wird die Kamera sofort mit Strom versorgt. Sie können über die Betriebs-LED an der Frontseite der Kamera den Betriebszustand des Gerätes überprüfen. -
Seite 5: Verbinden Der Kamera Mit Einem Wlan
Verbinden der Kamera mit einem WLAN Wenn Sie ein drahtloses Netzwerk nutzen, müssen Sie die beigelegte externe Antenne an der Kamera anbringen. Sobald die Kamera mit Strom versorgt wird, sucht das Gerät automatisch nach einem Zugriffspunkt mit der SSID „default“. Anschließen der externen Antenne HINWEIS Falls die Verbindung der Kamera mit Ihrem... -
Seite 6: Zugreifen Auf Die Kamera
Zugreifen auf die Kamera Verwenden des IPFinder 1. Legen Sie die Installations-CD-ROM in Ihr optisches Laufwerk ein. Die Software startet automatisch. Klicken Sie auf das Objekt IPFinder, um das Dienstprogramm zu starten. Die nachstehend abgebildete Bedienoberfläche öffnet sich. Zeigt verbundene Kameras. - Seite 7 So greifen Sie auf die Kamera zu Schließen Sie Ihre Kamera an das Netzwerk (oder direkt an den PC) an. Da der DHCP-Modus in der Vorgabekonfiguration der Kamera aktiviert ist, empfehlen wir Ihnen, den IPFinder zu starten, um nach der IP-Adresse zu suchen, die der Kamera vom DHCP- Server zugewiesen wird.
- Seite 8 einzustellen. Der Assistent führt Sie mit detaillierten Erläuterungen durch die notwendigen Schritte. - 7 -...
- Seite 9 Tipps Lesen Sie bitte die Erweiterte Installationsanleitung (Advanced Installation Guide) auf der beigelegten Installations-CD-ROM für weitere Informationen. Lesen Sie bitte die Software-Bedienungsanleitung (Software User Guide) auf der beigelegten Installations-CD-ROM für Details zur Bedienung des Programms UltraView. Falls Probleme mit dem Produkt auftreten sollten, wenden Sie sich bitte an Ihren Händler.
-
Seite 10: Ce-Certification
A.4 CE-certification Germering, den 17.06.08 CE-Kennzeichnung und EG-Konformitätserklärung Für das folgend bezeichnete Erzeugnis ALL2282 Pan & Tilt Wireless MPEG4/MJPEG Network Camera Dieses Gerät erfüllt die Anforderungen der EU- Richtlinie: 89/336/EG Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit und die gegenseitige... - Seite 11 61000-4-6: 2003 + A1: 2004 61000-4-8: 1993 + A1: 2000 61000-4-11: 2004 Diese Erklärung wird verantwortlich für den Hersteller/Bevollmächtigten abgegeben: ALLNET Computersysteme GmbH Maistr. 2 82110 Germering Die Konformitätserklärung kann unter der oben genannten Adresse oder im Internet unter http://www.allnet.de/ce-certificates/ eingesehen werden.
-
Seite 12: Erklärung Zur Gpl
Achtung: Bitte beachten sie, dass durch Modifikation der Firmware eines Allnet-Geräts die Garantie auf dieses Gerät verloren geht. Alle Veränderungen an der Firmware geschehen also auf eigenes Risiko, da dieses Gerät dann im Fehlerfall nicht umgetauscht oder sonstwie ersetzt werden kann. - Seite 13 A.6 Support Bei allgemeinen Problemen oder der Konfiguration ihres Allnet Produkts erreichen Sie Allnet unter: Allnet GmbH Maistraße 2 82110 Germering Tel.: + 49 / 89 / 894 222 15 Fax.: + 49 / 89 / 894 222 33 www.allnet.de support@allnet.de...
