NETGEAR ReadyNAS NV+ Installationsanleitung

NETGEAR ReadyNAS NV+
Hier beginnen
Befolgen Sie die nachstehenden Anweisungen, um den NETGEAR® ReadyNAS™ NV+ zu
installieren. Ziehen Sie anschließend das ReadyNAS Setup-Handbuch auf der Installations-CD
zurate, in dem Sie Anweisungen zur Installation des RAIDar-Dienstprogramms sowie zur
Verwendung des FrontView-Setup-Assistenten bei der Konfiguration von ReadyNAS finden.
Verwenden Sie das ReadyNAS-Benutzerhandbuch auf der Installations-CD zur Konfiguration
erweiterter Funktionen. Das ReadyNAS-Benutzerhandbuch finden Sie außerdem auf der
NETGEAR-Support-Webseite unter http://kbserver.netgear.com (englischsprachig).
Achtung: Wenn Sie ein Gerät ohne Festplatten erworben haben, lesen Sie bitte den Abschnitt
zur optionalen Festplatteninstallation, bevor Sie das RAIDar™-Dienstprogramm installieren
oder das ReadyNAS mit dem Netzwerk verbinden.
Überprüfen Sie zunächst den Packungsinhalt
Bevor Sie mit der Installation beginnen, sollten Sie den Packungsinhalt überprüfen:
• ReadyNAS NV+
• Vier Festplattenrahmen
• Installationsanleitung
• Garantie- und Supportinformationskarte
• Netzteil mit Stromkabel
• Netzwerkkabel
• ReadyNAS-Installations-CD
• 16 Schrauben für die Festplatteninstallation (nur im Lieferumfang von Geräten ohne
Festplatten enthalten)

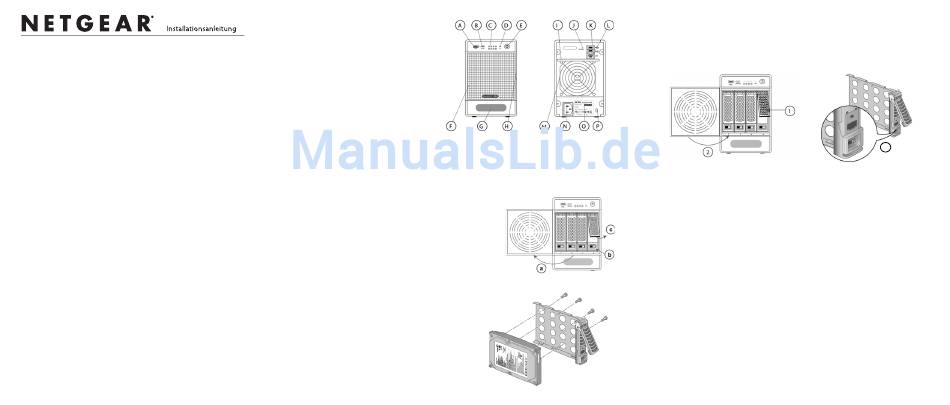

Machen Sie sich anschließend mit den Merkmalen des
ReadyNAS NV+ vertraut
A. USB-Port (1)
B. Programmierbarer Backup-Knopf
C. Festplatten-LEDs (Grün=Festplatte ist online)
D. Aktivitäts-LED (blinkt bei Zugriff auf Festplatte)
E. Netzschalter mit LED
F. Tür
G. LCD-Display-Konsole
H. Zugriff auf
Festplattenrahmen
I. Tragegriff
J. Schaltstift für die
Systemrücksetzung
K. USB-Ports (2) und (3)
L. Netzwerkanschluss (RJ45)
M. Lüfter
N. Stromanschluss (100–
240 V AC, 50/60 Hz)
O. Typenschild (u. a. mit
Seriennummer und MAC-
Adresse)
P. Kensington-Sicherheitsschloss
Installieren Sie die Festplatten (optional)
Hierbei handelt es sich um einen optionalen Schritt, der nur dann erforderlich ist, wenn
Sie ein Gerät ohne Festplatten erworben haben.
1. Nehmen Sie den Festplattenrahmen aus dem
Gerät.
a. Öffnen Sie die Tür.
b. Drücken Sie auf den Knopf, um die
Verriegelung zu lösen.
c. Ziehen Sie den Rahmen heraus.
2. Setzen Sie eine Festplatte in den Rahmen
ein. Setzen Sie die Festplatte so in den
Rahmen ein, dass die Festplattenelektronik
durch den Montagerahmen geschützt
wird und die Anschlüsse nach hinten
zeigen.
Befestigen Sie das Laufwerk mit den vier
Schrauben aus dem Lieferumfang des
Geräts.
3. Schieben Sie den Festplattenrahmen bei geöffneter Verriegelung (1) vollständig in das
Gerät und schließen Sie die Verriegelung (2).
Hinweis: Wenn Sie das problemlose Entfernen aus dem Festplattenschacht verhindern
möchten, können Sie die Sperre (3) benutzen: rechts bedeutet „nicht gesperrt", links
bedeutet „gesperrt".
Installieren Sie schließlich das RAIDar-
Dienstprogramm
Die Installations-CD enthält das RAIDar-Dienstprogramm für Windows, MAC und Linux.
Installationsanweisungen finden Sie im ReadyNAS Setup-Handbuch. Wenn Sie die Installation
des RAIDar-Dienstprogramms abgeschlossen haben, können Sie den ReadyNAS einschalten.
Initialisieren Sie die Festplatten (wenn Festplatten
separat installiert wurden)
Wenn Sie einen ReadyNAS ohne Festplatten erworben haben, müssen Sie nach der
Festplatteninstallation und der RAID-Konfiguration warten, bis die Erstellung der logischen
Laufwerke abgeschlossen ist, bevor Sie auf den FrontView™-Setup-Assistenten zugreifen
können (siehe auch ReadyNAS-Setup-Handbuch und ReadyNAS Benutzerhandbuch). Dieser
Vorgang dauert je nach Festplattenkapazität bis zu zwei Stunden.
Für den Abschluss der RAID-Synchronisation und das Erreichen der vollständigen Redundanz
können weitere 2 bis 10 Stunden erforderlich sein. Während der RAID-Synchronisierung
erfolgt der NAS-Zugriff langsamer als gewöhnlich. In der Spalte „RAIDar-Information" (siehe
folgende Tabelle) wird der Status angegeben.
3
