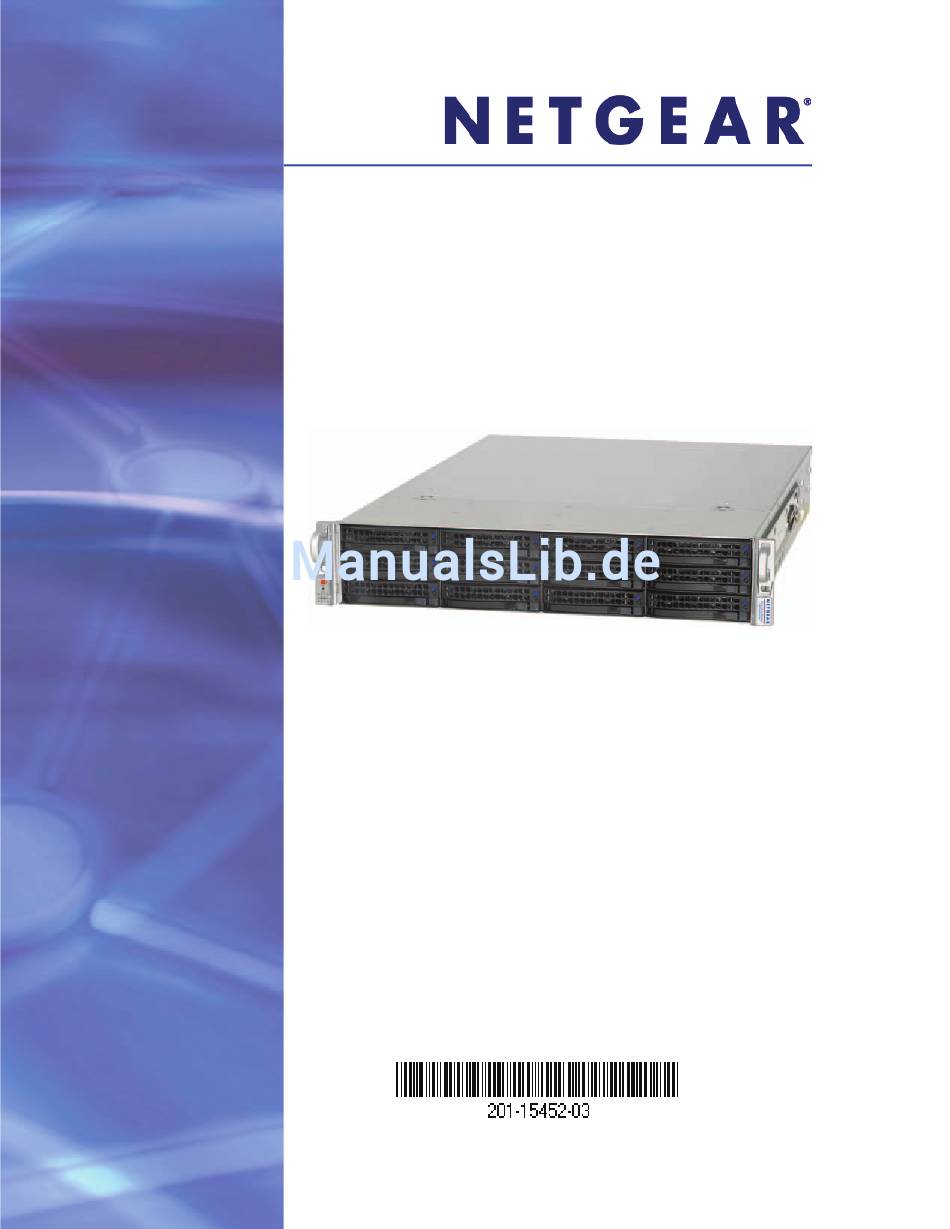

- Seite 1 ReadyDATA 5200 Installationsanleitung 350 East Plumeria Drive San Jose, CA 95134 Mai 2012 201-15452-03...
- Seite 2 ReadyDATA 5200 © NETGEAR, Inc. Alle Rechte vorbehalten. Kein Teil dieser Publikation darf ohne schriftliche Genehmigung von NETGEAR, Inc. in irgendeiner Form oder Weise reproduziert, übertragen, transkribiert, in einem Datenabfragesystem gespeichert oder in irgendeine Sprache übersetzt werden. NETGEAR, das NETGEAR-Logo und Connect with Innovation sind Marken und/oder eingetragene Marken von NETGEAR, Inc.
-
Seite 3: Installationsübersicht
Installationsübersicht Vielen Dank für den Kauf des NETGEAR ReadyDATA™ 5200. In dieser Installationsanleitung werden die folgenden Themen behandelt: • Überprüfen des Packungsinhalts • Vorbereiten des Installationsorts • Installieren optionaler NICs • Montieren des Systems in einem Rack • Anbringen der Kabel •... -
Seite 4: Überprüfen Des Packungsinhalts
ReadyDATA 5200 Überprüfen des Packungsinhalts Im Packungsinhalt des ReadyDATA 5200 ist Folgendes enthalten: • 5200er Chassis • Stromkabel • Hardware für die Rackmontage • Ressourcen-CD Wenn Sie ein optionales Erweiterungs-Disk-Array erworben haben, finden Sie in der separaten Verpackung folgenden Inhalt: •... -
Seite 5: Installieren Optionaler Nics
Platz, um eine ausreichende Belüftung zu gewährleisten und die Wartung zu erleichtern. Installieren optionaler NICs Auf der Hauptplatine des ReadyDATA 5200 sind zwei 1 GbE-NICs (Netzwerkschnittstellen- karten) und eine 10 GbE-SFP+-NIC installiert, sodass das Gerät ohne zusätzliche NICs auf das LAN oder das Internet zugreifen kann. -
Seite 6: Montieren Des Systems In Einem Rack
Montieren des Systems in einem Rack Verwenden Sie entweder die Hardware für die Rackmontage aus dem Lieferumfang des ReadyDATA 5200 oder des Erweiterungs-Disk-Arrays, um das System im Rack zu montieren. Beachten Sie, dass die linke und die rechte Schiene unterschiedlich sind. Die linke Schiene enthält einen Aufkleber mit dem Buchstaben L, die rechte Schiene enthält einen Aufkleber... -
Seite 7: Rack-Einbau
ReadyDATA 5200 Rack-Einbau Lesen Sie die nachfolgenden Anweisungen vollständig durch, bevor Sie beginnen. So installieren Sie das System in einem Rack: Ziehen Sie die innere Strebe der linken Schiene komplett aus der äußeren Strebe heraus. Drücken Sie den Feststellhebel nach unten, um die innere Strebe freizugeben und sie von der äußeren und mittleren Strebe zu trennen. - Seite 8 ReadyDATA 5200 Drücken Sie die innere Strebe fest gegen die Seiten des System-Chassis, und stellen Sie dabei sicher, dass die Haken am Chassis gerade und an den Löchern in der inneren Strebe ausgerichtet sind. Schieben Sie die innere Strebe so weit nach vorne, bis sie einrastet.
- Seite 9 ReadyDATA 5200 Drücken Sie den Feststellhebel der linken Schiene, und schieben Sie die mittlere Strebe zurück in die äußere Strebe. Haken Sie die Haken vorne links auf der linken Schiene in die Löcher im Rack ein, und schrauben Sie die Schiene ggf. fest.
- Seite 10 ReadyDATA 5200 Wiederholen Sie die Schritte für das hintere Ende der linken Schiene. Falls nötig ausfahren. Wiederholen Sie die Schritte 7 bis 9 für die rechte Schiene. Ziehen Sie die mittlere Strebe der linken Schiene nach vorne aus der äußeren Strebe, und stellen Sie sicher, dass der kugelgelagerte Schlitten vorne an der mittleren Strebe einrastet.
- Seite 11 ReadyDATA 5200 Halten Sie das System-Chassis vor die ausgezogenen Schienen, richten Sie die inneren Streben an den mittleren Streben aus, und drücken Sie das Chassis auf beiden Seiten gleichzeitig nach hinten, bis es in der voll ausgefahrenen Position einrastet. Drücken Sie die Feststellhebel auf beiden Seiten des Chassis gleichzeitig hinunter, und schieben Sie das Chassis bis ganz nach hinten in das Rack.
-
Seite 12: Anbringen Der Kabel
Bevor Sie das System einschalten können, müssen Sie die Strom- und Netzwerkkabel anschließen. Wenn Sie ein optionales Erweiterungs-Disk-Array haben, muss dieses bei ausgeschaltetem ReadyDATA 5200 angeschlossen werden. So schließen Sie die Kabel an: Schließen Sie die beiden Stromkabel an die Stromversorgungsanschlüsse auf der Rückseite des Geräts an. -
Seite 13: Einschalten Des Systems
Netzwerk (LAN) verbunden ist wie Ihr ReadyDATA 5200. Hinweis: Wenn Sie mit Windows XP vor SP2 arbeiten, deaktivieren Sie die Internet-Firewall. Stellen Sie sicher, dass der Kippschalter auf der Rückseite des ReadyDATA 5200 auf „Ein“ steht, und drücken Sie den Netzschalter. Starten Sie das RAIDar-Dienstprogramm. -
Seite 14: Registrieren Des Produkts
Die Seriennummer finden Sie auf dem Etikett Ihres Produkts. Die Registrierung ist Voraussetzung für die Nutzung des telefonischen Supports. NETGEAR empfiehlt Ihnen, Ihr Gerät unbedingt über diese Webseite zu registrieren. Produkt-Updates und Support im Internet erhalten Sie unter www.netgear.com.
