DEUTSCH

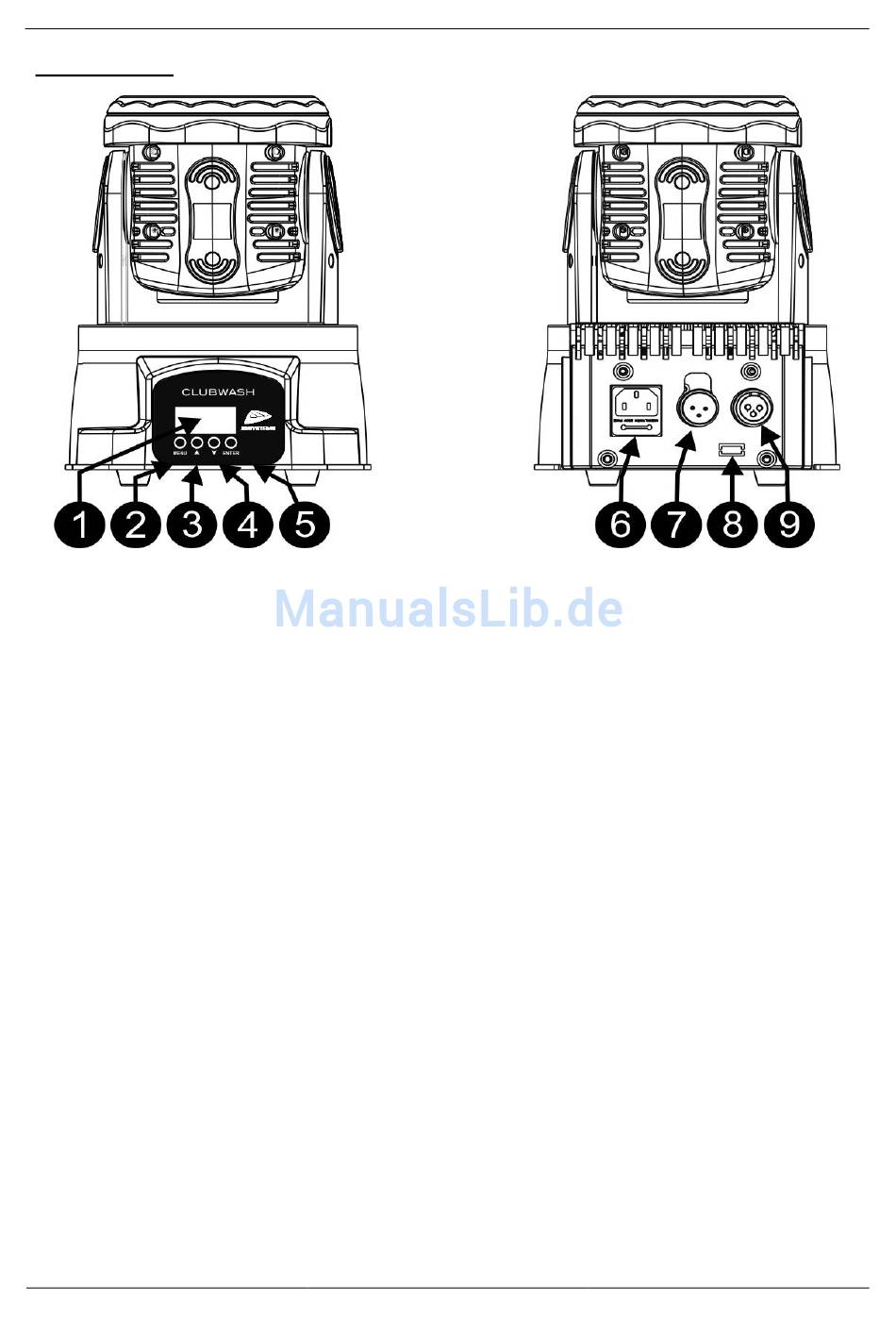

BEDIENFELD:
1. DISPLAY: Zeigt die verschiedenen Menüs und die ausgewählten Funktionen an.
2. MENU: Drücken Sie diese Taste, um in das Hauptmenü zurückzukehren oder die Untermenüs zu
verlassen.
3. Taste [▲]: Gehen Sie mit dieser Taste im Menü aufwärts
4. Taste [▼]: Gehen Sie mit dieser Taste im Menü abwärts
5. [ENTER]: Drücken Sie diese Taste, um die gewählte Funktion im Menü zu bestätigen.
6. NETZEINGANG: Mit IEC14-Buchse und integriertem Sicherungshalter; schließen Sie hier das
mitgelieferte Netzkabel an.
7. DMX-EINGANG: Dient dem DMX512-Anschluss mit 3-Pin XLR-Stecker.
8. M-DMX-EINGANG: Bitte beachten Sie, dass dieser USB-Anschluss NICHT für Udates oder Anschluss
des Geräts an einem PC verwendet wird! Anstelle dieses USB-Anschlusses ist es sehr einfach,
drahtloses DMX zum Gerät hinzuzufügen! Fügen Sie einfach den (optionalen) WTR-DMX-DONGLE von
BRITEQ® hinzu und erhalten Sie drahtloses DMX! Außerdem können Sie andere DMX-gesteuerter
Geräte an den DMX-Ausgang anschließen, sodass Sie die drahtlose DMX-Funktion mit allen
angeschlossenen Geräten verwenden können! Es müssen keine zusätzlichen Einstellungen im
Setupmenü gemacht werden, folgen Sie dem Verfahren in der Bedienungsanleitung, die mit dem WTR-
DMX-DONGLE von BRITEQ ® mitgeliefert wurde. Das separate WTR-DMX DONGLE ist erhältlich bei
WWW.BRITEQ-LIGHTING.COM (Bestellnr. 4645).
9. DMX-AUSGANG: Dient dem DMX512-Anschluss mit 3-Pin XLR-Buchse.
JB SYSTEMS
®
BEDIENUNGSANLEITUNG
4/12
CLUBWASH
