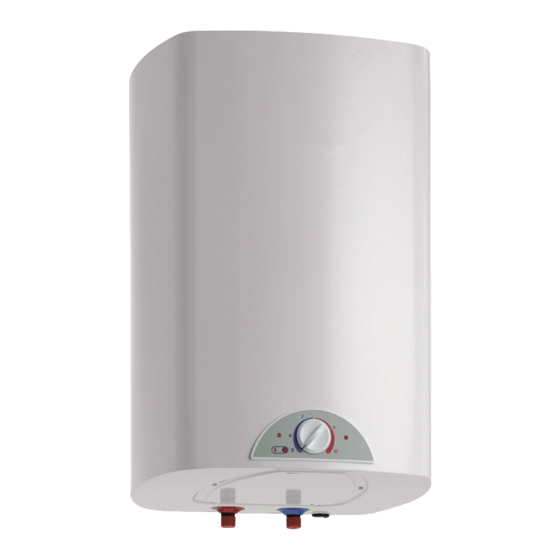

Seite 12
HINWEISE Das Gerät kann von Kindern ab 8 Jahren und Personen mit begrenzten physischen, sinnlichen und psychischen Fähigkeiten oder mit ungenügend Erfahrungen bzw. Kenntnis benutzt werden, falls sie dabei kontrolliert werden oder über die sichere Anwendung des Gerätes belehrt worden sind und dass sie die eventuelle damit verbundene Gefahr verstehen.
Seite 13
Er ist mittels Wandschrauben mit Nominaldurchmesser von mindestens 8 mm an der Wand zu befestigen. Er darf nur in senkrechter Position befestigt werden. Bei Befestigungswänden mit geringerer Tragfähigkeit, muss vom Installateur eine geeignete Befestigungsart gewählt werden. OGB 30 Z 310 235 OGB 50 Z 400 240...
Seite 14
WASSERANSCHLUSS Die Wasseristallation muss gemäß DIN1988 durchgefürt werden. Die Anschlüsse des Warmwasserspeichers sind farblich gekennzeichnet, der Kaltwasserzulauf ist blau und der Warmwasserzulauf ist rot gekennzeichnet. Der Anschluss des Warmwasserbereiters kann auf zweierlei Arten erfolgen. Das geschlossene System (druckfestes System) versorgt mehrere Zapfstellen, während beim offenen System (druckloses System) die Wasserentnahme nur an einer Stelle erfolgen kann.
Legende: 1 - Sicherheitsventil 6 - Prüfstutzen 2 - Ablaufrohr 7 - Ablaufsiphon 3 - Rückflussstopp 8 - Expansionsgefäß 4 - Druckminderer H - Kaltwasser 5 - Absperrventil T - Warmwasser darf kein Absperrventil zwischen Warmwasserbereiter Sicherheitsventil installiert sein, da sonst die Funktion des Sicherheitsventils verhindert wird.
Seite 16
Elektrische schaltungsschema Legende: PS1 ………………… Anschlussklammer - 6 Pole PS2 ………………… Anschlussklammer - 9 Pole TV …………………... 3-poliger Thermoregler - Sicherung H1,..., H6 …………... Elektrische Heizkörper 0,7 kW, 230V~ bei 30l Warmwasserbereitern 1 kW, 230V~ bei Warmwasserbereitern 50 – 150l R …………………….
Seite 17
MÖGLICHE VARIANTEN ELEKTRISCHEN ANSCHLUSSES FÜR WARMWASSERBEREITER OGB 30 Z Einstufiger Stromkreis (oben Anschluss des elektrischen Leiters in PS1, unten Brückenschaltung PS2) L1 L2 L3 N E L1 L2 L3 N 4,2 kW 3N 400 V~ 2,8 kW 2N 400 V~...
Seite 18
MÖGLICHE VARIANTEN ELEKTRISCHEN ANSCHLUSSES FÜR WARMWASSERBEREITER OGB 50 - 150 Z Einstufiger Stromkreis (oben Anschluss des elektrischen Leiters in PS1, unten Brückenschaltung PS2) L1 L2 L3 N E L1 L2 L3 N E N E PS1 L1 L2 N E PS1 6 kW 3N 400 V~ 4 kW 3N 400 V~ 4 kW 2N 400 V~...
N E PS1 L2 L3 N N E PS1 L1 L2 L3 N 3/4 kW 1N 230 V~ 2/4 kW 1N 230 V~ 1/4 kW 1N 230 V~ 1/2 kW 1N 230 V~ GEBRAUCH UND WARTUNG Nach erfolgtem Anschluss an das Wasserleitungs- und Elektronetz ist der Warmwasserbereiter betriebsbereit.
Seite 20
geschaltet, ist bei Gefriergefahr das Wasser auszulassen. Bevor das Wasser ausgelassen wird, ist der Warmwasserbereiter unbedingt vom Elektronetz zu schalten. Dann ist der Warmwasserhebel an einer der am Warmwasserbereiter angeschlossenen Mischbatterien zu öffnen. Das Wasser fließt aus dem Warmwasserbereiter durch den Auslass am Boden des Boilers. Die noch im Boiler gebliebene kleinere Wasserrestmenge fließt heraus, wenn die Flansche des Boilers gelöst wird.
