Multi Exchanger
Beschreibung des Geräts

Funktionen

Der Showtec Multi Exchanger verwandelt DMX-512-Signale in einen analogen Ausgang mit 72 Kanälen.
 Eingangsspannung: 230V AC, 50Hz
 Analoger Ausgang: +(-)10V, +(-)12V und +(-)15V
 Steuerung: DMX-Modus, MID-Modus, HOLD-Modus
 Anschlüsse: 3 x 25-polige D-Sub-Ausgänge, 3/5-poliger DMX-Ein/Ausgang & MIDI-Eingang/THRU
 Möglichkeit, eine Notfallszene vorab zu speichern
 Speicher-Backup mit EEPROM
 CHASE-Funktion für Kanäle 1-72 & Geschwindigkeitsregelung
 NOTE ON / OFF Signal für MIDI
 Gehäuse: Aluminiumguss
 Sicherung: F1L/250V
 Abmessungen: 483 x 126 x 44 mm (LxBxH)
19 Zoll x 1HE
 Gewicht: 2,6 kg

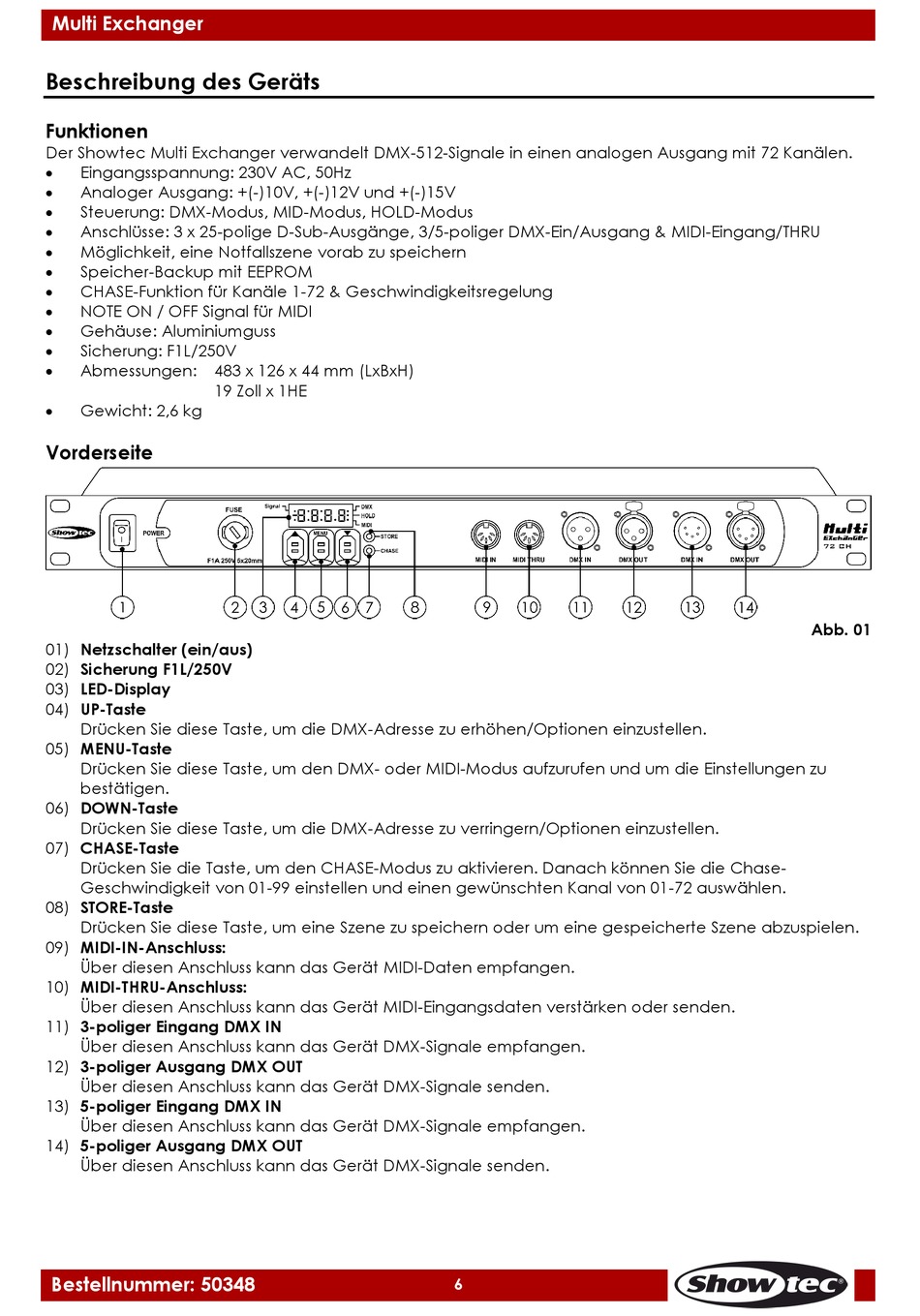

Vorderseite

01) Netzschalter (ein/aus)
02) Sicherung F1L/250V
03) LED-Display
04) UP-Taste
Drücken Sie diese Taste, um die DMX-Adresse zu erhöhen/Optionen einzustellen.
05) MENU-Taste
Drücken Sie diese Taste, um den DMX- oder MIDI-Modus aufzurufen und um die Einstellungen zu
bestätigen.
06) DOWN-Taste
Drücken Sie diese Taste, um die DMX-Adresse zu verringern/Optionen einzustellen.
07) CHASE-Taste
Drücken Sie die Taste, um den CHASE-Modus zu aktivieren. Danach können Sie die Chase-
Geschwindigkeit von 01-99 einstellen und einen gewünschten Kanal von 01-72 auswählen.
08) STORE-Taste
Drücken Sie diese Taste, um eine Szene zu speichern oder um eine gespeicherte Szene abzuspielen.
09) MIDI-IN-Anschluss:
Über diesen Anschluss kann das Gerät MIDI-Daten empfangen.
10) MIDI-THRU-Anschluss:
Über diesen Anschluss kann das Gerät MIDI-Eingangsdaten verstärken oder senden.
11) 3-poliger Eingang DMX IN
Über diesen Anschluss kann das Gerät DMX-Signale empfangen.
12) 3-poliger Ausgang DMX OUT
Über diesen Anschluss kann das Gerät DMX-Signale senden.
13) 5-poliger Eingang DMX IN
Über diesen Anschluss kann das Gerät DMX-Signale empfangen.
14) 5-poliger Ausgang DMX OUT
Über diesen Anschluss kann das Gerät DMX-Signale senden.
Bestellnummer: 50348
6
Abb. 01
