SHOWTEC Multi-Exchanger 72CH Handbuch
Inhaltszusammenfassung für SHOWTEC Multi-Exchanger 72CH

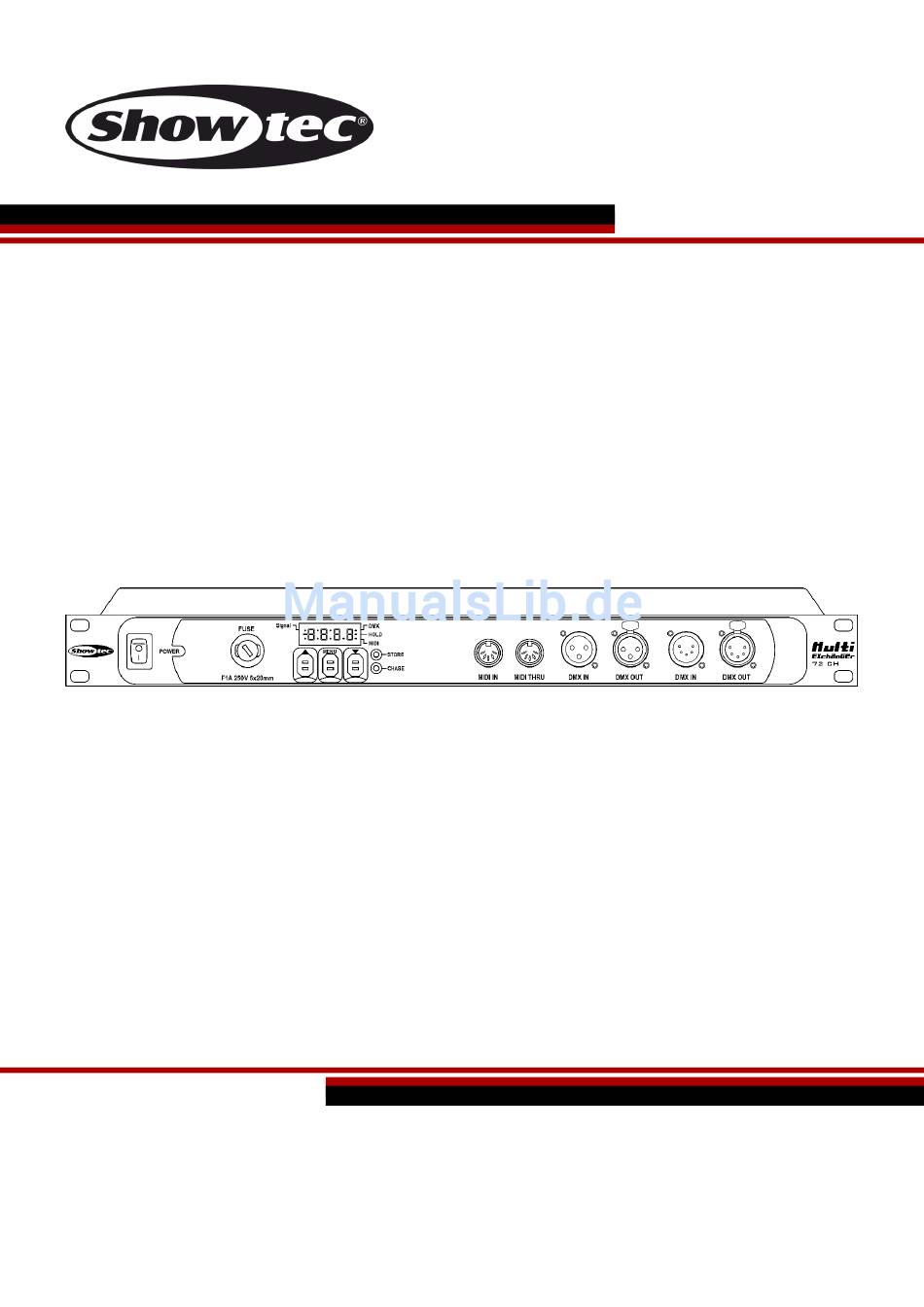

- Seite 1 HANDBUCH DEUTSCH Multi Exchanger Bestellnummer: 50348 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Multi Exchanger Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Funktionen ..................................6 Vorderseite ..................................6 Rückseite ..................................7 Installation ................................... 7 Setup und Betrieb ................................8 Wartung .................................... -
Seite 3: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Multi Exchanger mit Schuko-Netzkabel (1,2 m) Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: ... - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Multi Exchanger Bestimmungsgemäßer Gebrauch Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 35°C und darf auf keinen Fall überschritten werden. ... -
Seite 6: Rückgabe
Multi Exchanger Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts

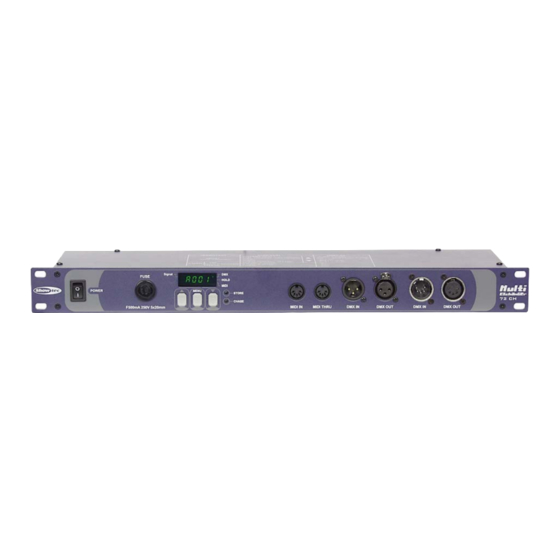

Multi Exchanger Beschreibung des Geräts Funktionen Der Showtec Multi Exchanger verwandelt DMX-512-Signale in einen analogen Ausgang mit 72 Kanälen. Eingangsspannung: 230V AC, 50Hz Analoger Ausgang: +(-)10V, +(-)12V und +(-)15V Steuerung: DMX-Modus, MID-Modus, HOLD-Modus Anschlüsse: 3 x 25-polige D-Sub-Ausgänge, 3/5-poliger DMX-Ein/Ausgang & MIDI-Eingang/THRU ... -
Seite 8: Rückseite
Multi Exchanger Rückseite Abb. 02 15) 25-poliger D-Ausgang für Kanäle 1-24 16) 25-poliger D-Ausgang für Kanäle 25-48 17) 25-poliger D-Ausgang für Kanäle 49-72 18) DIP-Schalter für Ausgangsspannung Stellen Sie mit den DIP-Schaltern die gewünschte Ausgangsspannung ein: 10V, 12V oder 15V. Siehe Abb. -
Seite 9: Setup Und Betrieb
Multi Exchanger Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 110V ausgelegtes Gerät darf nicht an eine Netzspannung von 230 V angeschlossen werden und umgekehrt. -
Seite 10: Wartung
Wartung Der Multi Exchanger von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Verwenden Sie keinen Alkohol oder Lösungsmittel. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 11: Technische Daten
Multi Exchanger Technische Daten Modell: Showtec Multi Exchanger Eingangsspannung: 230V AC, 50Hz Sicherung: F1L/250V Abmessungen: 483 x 126 x 44 mm (LxBxH) 19 Zoll x 1HE Gewicht: 2,6 kg Bedienung und Programmierung: Signal Pin OUT: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) - Seite 12 ©2017 Showtec...
