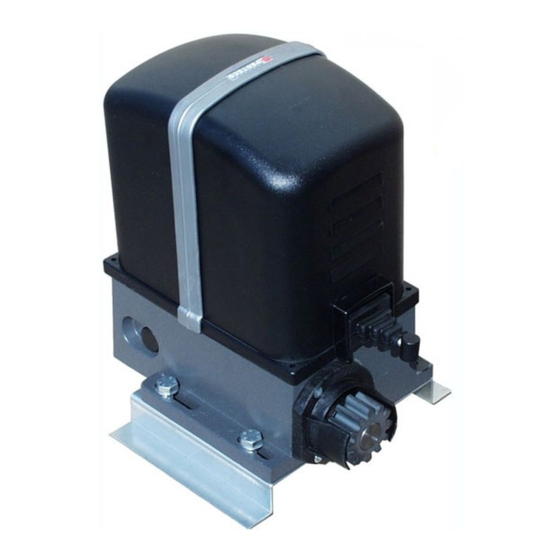

Proteco MOVER Installations -Beschreibung
Automatisierung für schiebe-torantriebe
mit zahnstange
Vorschau ausblenden
Andere Handbücher für MOVER:
- Handbuch der installation und des gebrauchs (12 Seiten)
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Proteco MOVER
Inhaltszusammenfassung für Proteco MOVER

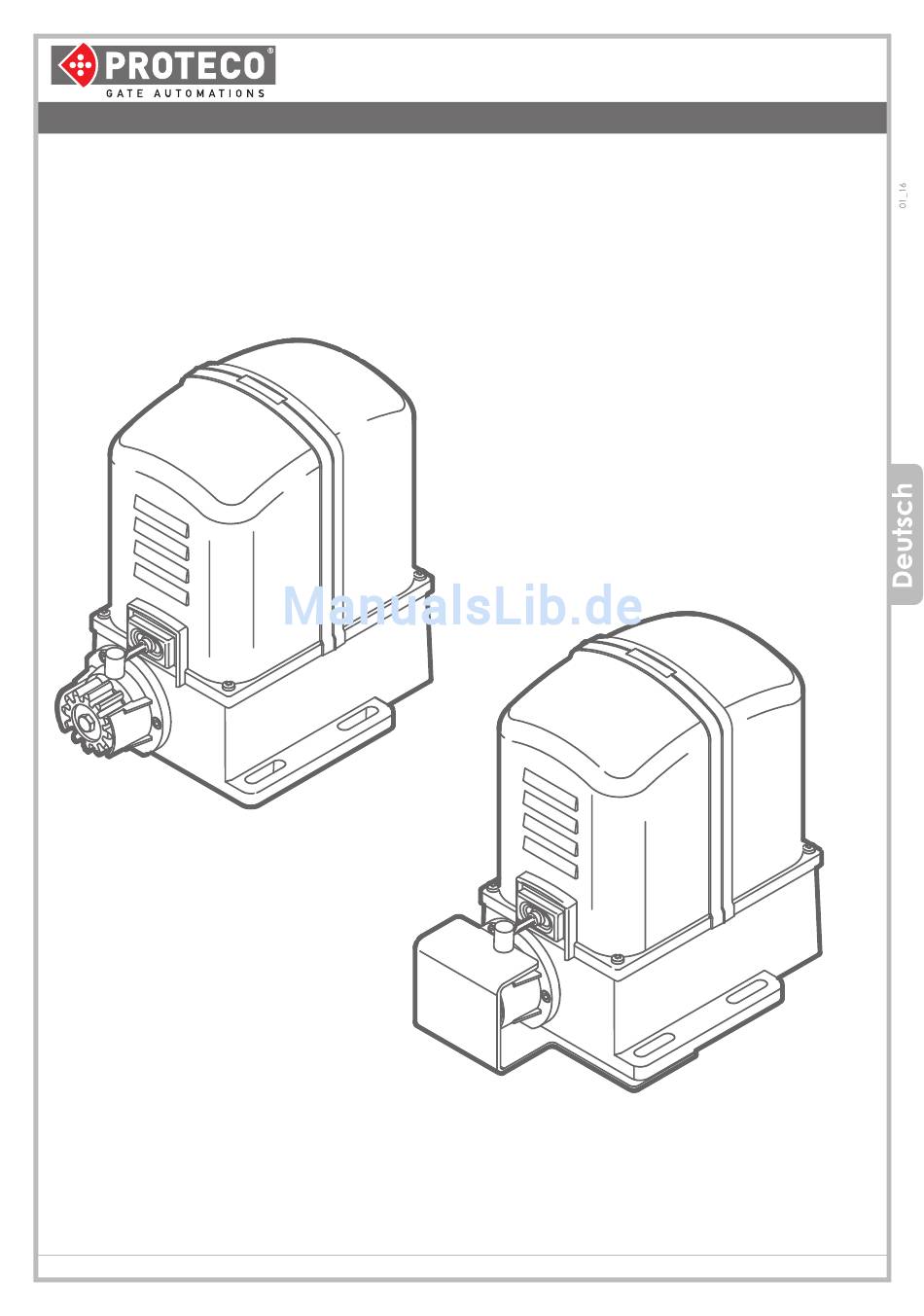

- Seite 1 Installations -Beschreibung MOVER Automatisierung für Schiebe-Torantriebe mit Zahnstange...
-
Seite 3: Inhaltsverzeichnis
Index GENERAL Sicherheitshinweise und Vorsichtsmaßnamen ................pag. 01 KONFORMITÄTSERKLÄRUNG UND EINBAUKLÄRUNG ..................pag. 01 PRODUKTBESCHREIBUNG UND VERWENDUNGSZWECK ................... pag. 01 Technische Daten ........................... pag. 02 Technische Daten ........................... pag. 02 RAUMBEDARF ............................. pag. 02 INSTALLATION ..............................pag. 03 Einleitende Kontrollen ..........................pag. 03 Elektrische Vorbereitungen ........................ -
Seite 4: General Sicherheitshinweise Und Vorsichtsmaßnamen
- Die speziellen technischen Unterlagen wurde erstellt gemäß Anhang VII 8 der Richtlinie 2006/42 / EG . - Die Technische Unterlagen des Gebäudes wird auf die und von Proteco S.r.l. bewacht die sich verpflichtet, per Postversand als Antwort auf begründeten Antrag von den nationalen Behörden zu übergeben. -
Seite 5: Technische Daten
Technische Daten CAT 5 CAT 8 CAT 5 115V CAT 8 115V MOVER 5 MOVER 8 MOVER 15 MOVER 15T MOVER 5 115V MOVER 8 115V MOVER 15 115V 230V~50-60Hz 230V~50-60Hz 230V~50-60Hz 380V 115V ~ 50-60Hz 115V ~ 50-60Hz 115V ~ 50-60Hz... -
Seite 6: Installation
INSTALLATION Einleitende Kontrollen Bevor mit der Installation fortfahren, um einen sicheren und ordnungsgemäßen Betrieb des Automatisierungssystems zu gewährleisten, müssen Sie sicherstellen, dass: • die Tor-Struktur sich für die Automatisierung eignet • das Gewicht, Größe und Struktur des Tores sind für das ausgewählte Automatisierung geeignet •... -
Seite 7: Arbeitsvorbereitung Und Platzierung Der Ankerungsplatte
Arbeitsvorbereitung Platzierung Abb. 2 Fig. 2 Ankerungsplatte Bestimmen Sie die ungefähre Position, in der die Zahnstange befestigt werden soll und damit die Höhe der Sockel platte zur Verankerung. a) Führen Sie die Ausgrabungen an der Stelle, wo Sie den Motor unter Berücksichtigung der Größe der Ankerplatte mehr als 5 cm Rand auf jeder Seite installiert werden soll, und geben auf die Maße wie dargestellt im Abb. -
Seite 8: Positionierung Der Zahnstange
Positionierung der Zahnstange Abb. 9 Fig. 9 3.5.1 Zahnstange zum Verschrauben mod. B117 – Zahn- stange M4 20x26mm in Nylon-Glas mit Zentralen Stahl Kern (0,5m Module) a) Manuelles verschieben de Tores in der offenen Position. b) Richten Sie Linear zum Tor das erste Zahnstangen Modul, legen Sie ihn auf das Ritzel und mit Hilfe einer Wasserwaage waagerecht anbringen. -
Seite 9: Positionierung Der Endanschläge
Positionierung der Endanschläge Abb. 14 Fig. 14 3.6.1 Endanschlagsbahn in nylon-Glasfaser mod. B117 a) Identifiziren Sie die Endanschlägebahn in Öffnung und Schließung je nach Positionierung des Motor Endanschlag Endanschlag zum Vergleich zum Tor (Abb. 14). ÖFFNUNG SCHLIEßUNG b) Schließen Sie das Tor Manuell und halten Sie Ihn an um etwa 3 cm vor dem Schließen. -
Seite 10: Positionierung Der Kette
Abb. 18 Abb. 19 Fig. 18 Fig. 19 Click Click Endanschlag Endanschlag Öffnung Schuließung Nach Abschluss der Installation der Endanschalterbahnen bewegen Sie Manuell das Tor in Öffnung und Schließung um zu überprüfen ob die mechanischen Endanschläge sich aktivieren ohne das Ende des Toranschlag zu berühren. Diese Prüfung stellt sicher das richtige Funktionieren der Mechanik und Zustands des Tores gegeben ist. -
Seite 11: Positionierung Der Endlaufstaffel Für Motorantriebe Mit Kette
Abb. 25 Fig. 25 3.7.1 Positionierung der Endlaufstaffel für Motorantriebe mit Kette Endanschlag Endanschlag Legen Sie die die speziellen Endlaufstaffel auf die ÖFFNUNG SCHLIEßUNG Struktur. Diese Endlaufstaffel wenn Sie einmal befestigt werden nicht mehr reguliert werden können verfahren Sie wie folgt;... -
Seite 12: Freigabe Für Die Manuelle Funktion
FREIGABE FÜR DIE MANUELLE FUNKTION Während des Freigabe-Manövers für die manuelle und Abb. 29 Fig. 29 automatiche Wiederherstellung immer ausschalten, um zu verhindern das ein ungewollter Impuls das Tor in Bewegung brine kann. Manöver für die Funktion der Manuelle Freigabe Stecken sie den Schlüssel in das Schloss (Abb. - Seite 14 Proteco S.r.l. Via Neive, 77 - 12050 CASTAGNITO (CN) ITALY Tel. +39 0173 210111 - Fax +39 0173 210199 - info@proteco.net - www.proteco.net...
