Verwandte Anleitungen für Digitus DA-10195
Inhaltszusammenfassung für Digitus DA-10195

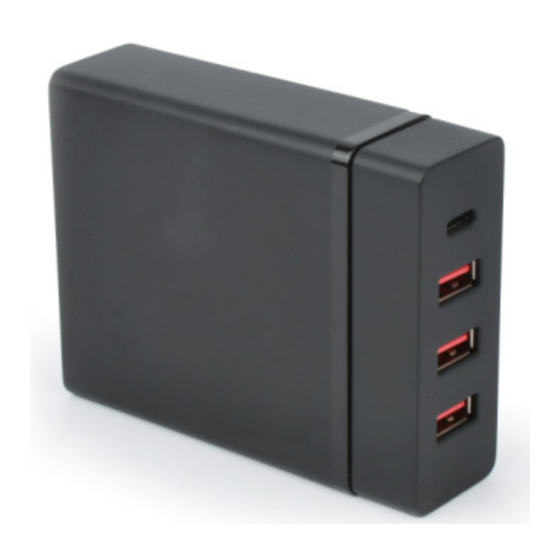

- Seite 1 USB-Ladegerät mit 4 USB-Type-C™ Ports Benutzerhandbuch DA-10195...
- Seite 2 1.0 EINLEITUNG Der 4-Port USB-Ladapter, USB Type-C™ von Digitus® ist die universelle Ladestation für all Ihre Geräte. Der USB-C Ladeport (5-20V/3A/60W max.) mit Power Delivery (PD) 2.0 Funktionalität lädt Ultrabooks, Notebooks, Tablets, Smartphones, mobile Spielekonsolen, etc. schnell und effizient wieder auf. Über die drei USB-A Ladeports (total: 5V/2,4A, jeder Port liefern bis zu5V/2,4A max.) laden Sie jegliche Art von Mobilgeräten wie...
-
Seite 3: Technische Daten
3.0 TECHNISCHE DATEN Eingang/Ausgang Eingang 100 - 240 V AC 50/60 Hz Ausgang USB-A: 5 V/2,4 A USB-C: 5 V, 9 V, 15 V, 20 V/3 A Schutz Überstrom Kurzschluss Übertemperaturschutz Überspannungsschutz Leistung AC Ableitstrom max. 0,25 mA bei 240 V AC Eingang Ripple und Rauschen ≤... - Seite 4 4.0 LIEFERUMFANG Bevor Sie dieses Gerät verwenden, überprüfen Sie bitte den Lieferumfang und vergewissern Sie sich, dass die folgenden Teile mitgeliefert wurden: Ladegerät × 1 Netzkabel × 1 Benutzerhandbuch × 1 5.0 INBETRIEBNAHME Betrieb 1. Schließen Sie den DC-Stecker des Netzteils am Ladegerät und den anderen Stecker an einer geeigeneten Steckdose an.
- Seite 5 Bedienungshinweise 1. Für eine optimale Leistung verwenden Sie das Ladegerät entsprechend der Bedienungsanleitung. 2. Schließen Sie das Netzteil an einer Steckdose mit einem Spannungsbereich von 100 - 240 V AC an. 3. Ziehen Sie nach Gebrauch den Netzstecker. Hinweis: Unsere Produkte haben Schutzfunktionen und die beiden obigen Tipps sind nur Vorschläge zur Sicherheit.
-
Seite 6: Anschlussdiagramm
6.0 ANSCHLUSSDIAGRAMM Stromversorgung Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Germany...
