Aduis Flipper Baubeschreibung Seite 5

Baubeschreibung
N° 200.202

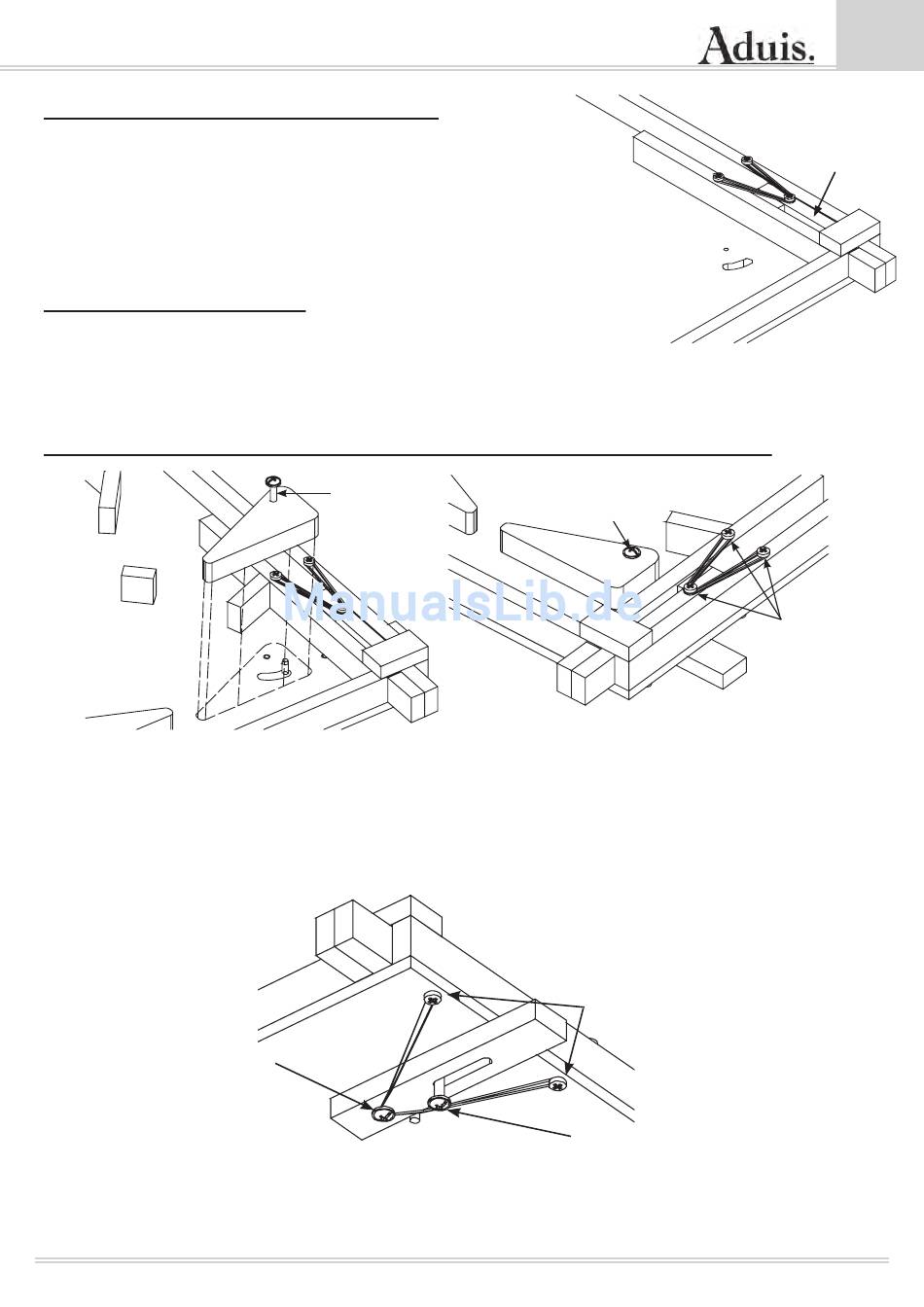

8. KUGELSTART - ABSCHUSSLEISTE (J):
• Schleife Leiste (J) kräftig ab, lege sie in den vorgesehenen
Schlitz.
• Lege Teil (H) auf und prüfe ob sich Leiste (J) gut bewegen
lässt. Sonst abschleifen!
• Leime Teil (H) auf die Teile (G) + (E); kein Leim auf Leiste
(J)!!!
9. AUFBAU – KUGELSTART:
• Schraube 3 Blechschrauben (2,9 x 6,5) bis auf 2 mm ein
-> Platz für Gummiring.
• Spanne einen Gummiring nach Abbildung.
10. MONTAGE FLIPPER (C) MIT FLIPPERLEISTEN (L) – PLAN 1 UND PLAN 2:
1) Schraube die Flipper (C) mit je einer Schraube (M4 x 20) locker auf die Platte (A).
2) Je eine Schraube (M4 x 20) schraubst du durch das Langloch von Leiste (L) in die Grundplatte
(A). Die Schraube so weit einschrauben, dass sie an der Oberseite von (A) fl ächenbündig ist.
3) Die 2 letzten Schrauben (M4 x 20) schraubst du durch Flipperhebel (L) und Grundplatte (A) in
die 2 Flipper (C). Schrauben 2 mm vorstehen lassen = Platz für Gummiring.
4) Schraube die 4 Blechschrauben (2,9 x 6,5 mm) ein und spanne die Gummiringe.
3) Schraube M4 x 20 in
Flipper (C).
• Stelle die Schrauben (M4 x 20) so ein, dass sich die Flipper leicht bewegen können.
Baubeschreibung
1) M4 x 20
C
E
1) M4 x 20
C
4) Schraube 2,9 x 6,5
L
2) Schraube M4 x 20 mit Boden-
platte Oberseite bündig.
J
G
H
K
2,9 x 6,5
L
