Aduis 200.916 Bedienungsanleitung
Lugendetektor
Quicklinks
N° 200.916
Name:
Stückliste:
2 Widerstände
1 Widerstand
1 Widerstand
3 Transistoren
1 Leuchtdiode
1 Kondensator
1 Potentiometer
2 Kupferplättchen ca. 15 x 15 m
2 Schrauben
2 Muttern
18 Schrauben
Draht
Litze
1 Spanplatte
1 Holzleiste
Stückliste
Lügendetektor
R1, R2...10K Ohm, braun-schwarz-orange-gold
Rv...180 Ohm, braun-grau-braun-gold
R3...1K Ohm, braun-schwarz-rot-gold
PNP BC 557
LED 5 mm
C...47 nF, Nr. 473
Rpot...1 M Ohm
M3 x 20 mm
M3
2,9 x 6,5 mm
500 mm
500 mm
195/ 90 / 8 mm
140 / 10 / 5 mm
Klasse:
Werkzeugvorschlag:
Bleistift, Lineal
Hammer
Nägel oder Spitzbohrer
Schraubenzieher
Zange, Seitenschneider
Bohrmaschine
Bohrer Ø 2 mm, Ø 2,5 mm
Cuttermesser
Laubsäge/Feinsäge
Verwandte Anleitungen für Aduis 200.916
Inhaltszusammenfassung für Aduis 200.916

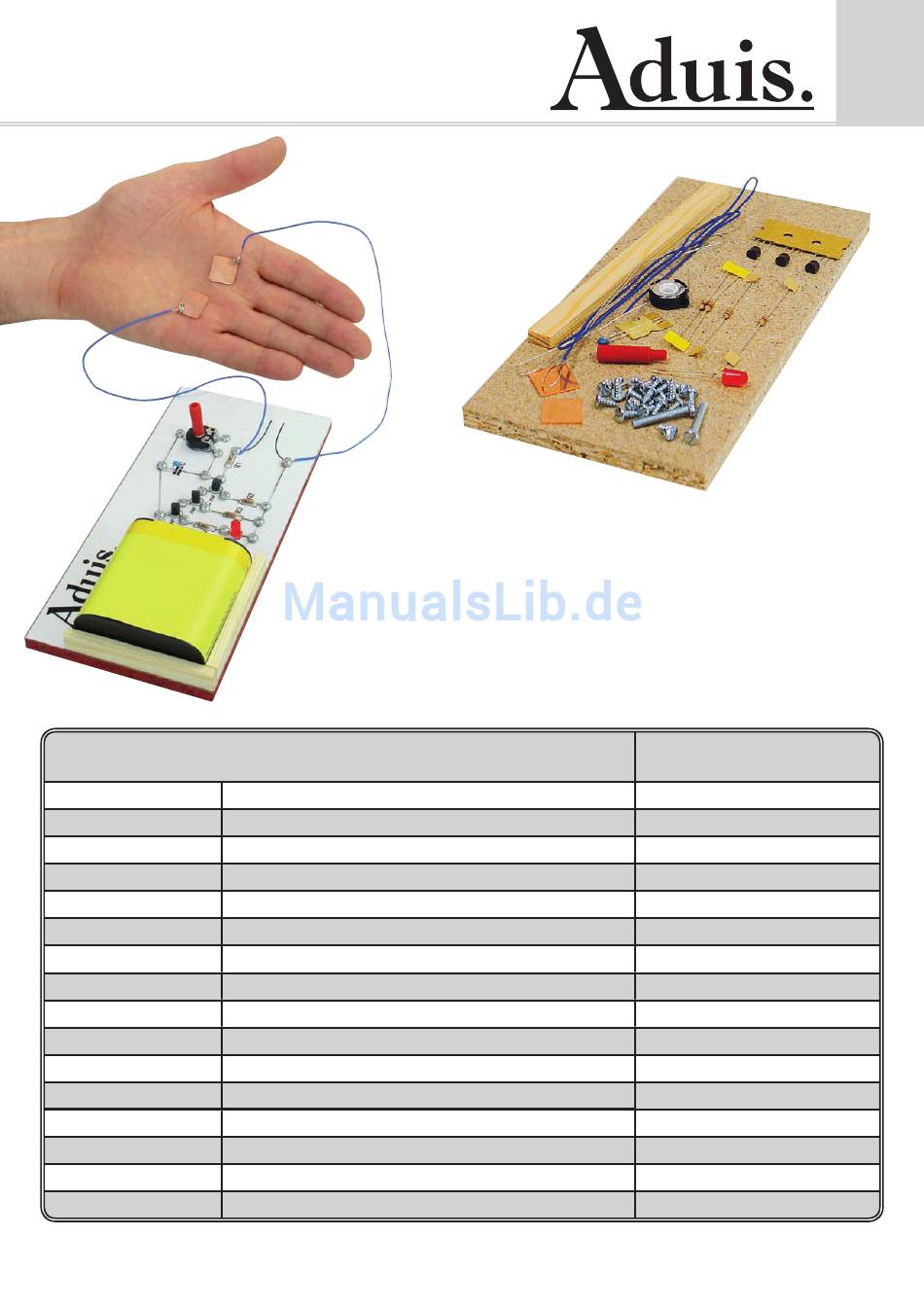

- Seite 1 N° 200.916 Lügendetektor Name: Klasse: Stückliste: Werkzeugvorschlag: 2 Widerstände R1, R2...10K Ohm, braun-schwarz-orange-gold Bleistift, Lineal 1 Widerstand Rv...180 Ohm, braun-grau-braun-gold Hammer 1 Widerstand R3...1K Ohm, braun-schwarz-rot-gold Nägel oder Spitzbohrer 3 Transistoren PNP BC 557 Schraubenzieher 1 Leuchtdiode LED 5 mm...
- Seite 2 Baubeschreibung N° 200.916 Schaltzeichen Abbildung Beschreibung steuert den Stromfluss Für die Unterscheidung der einzelnen Widerstände wird eine Farbcodierung verwendet. Bsp: braun-grau-braun-gold 180 Ohm gelb-lila-orange-gold 47 kOhm Der vierte Ring beschreibt nur den Toleranzwert. Einheit: Ohm (Ω) ungepolt speichert elektrische Ladung Beim Kondensator gibt es zwei unterschiedliche Arten: 1.
- Seite 3 Baubeschreibung N° 200.916 BAUANLEITUNG: 1. ALLGEMEINES: Diese Schaltung wird mit einer Spannungsversorgung (Batterie) von 4,5 V betrieben. Es ist darauf zu achten, dass die PNP Transistoren mit ihren Polaritäten richtig angeschlossen werden. Sonst kann es zur Zerstörung der Bauteile kommen. Auch die Leuchtdiode (LED) hat eine Polung und darf nicht falsch angeschlossen werden.
- Seite 4 Baubeschreibung N° 200.916 7. SCHALTUNG: 8. WIE WIRD DIE SCHALTUNG MONTIERT? 1. Den Steckplan M 1:1 (hinten) mit der Schere ausschneiden und aufkleben. 2. An den mit schwarzen Punkten gekennzeichneten Stellen (●) Löcher mit einem Spitzbohrer vorstechen oder mit Bohrer Ø 2 mm vorbohren.
