Avtek FLOOR Gebrauchsanleitung Seite 4

Mobile Stand-Leinwand
Gebrauchsanleitung

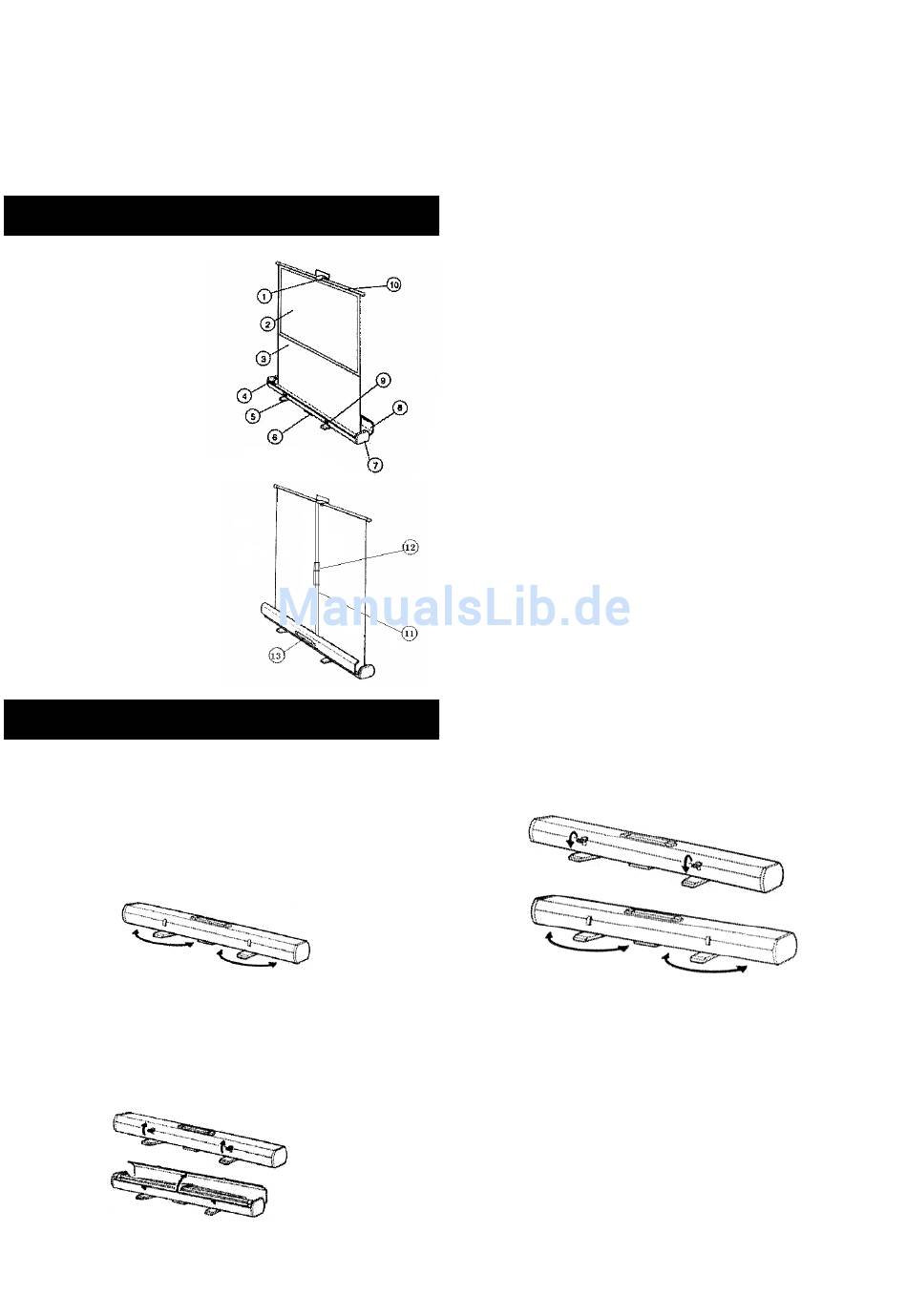

Einzelteile
1. Griff
2. Projektionsfläche
3. Trägermaterial
4. Linkes Endstück
5. Drehbarer Fuß
6. Liegendes Gehäuse
7. Rechtes Endstück
8. Gehäuse-Deckel
9. Gehäuse-Verschluss
10. Oberer Träger
11. Mast
12. Arretierungsring
13. Gehäuse-Griff
Anleitung
Aufstellen der Leinwand:
1. Die Leinwand an der Stelle auf den Boden legen, an
der sie aufgestellt werden soll. Dann die Füße
senkrecht zur Achse
ausrichten.
2. Die Verschlüsse
Leinwandgehäuse-Deckel öffnen.
Achtung! Um die
vorsichtig auf die Mitte des Leinwandgehäuses
drücken.
4
des Leinwandgehäuses
entsperren und
Verschlüsse zu entsperren,
3. Die Leinwand am Griff des oberen Trägers nach
oben herausziehen und darauf achten, dass sie in
waagerechter Position bleibt.
4. Den Arretierungsring am Mast entsperren und den
Mast aufbauen, indem er soweit ausgezogen wird,
bis sich seine Spitze auf der entsprechenden Höhe
befindet. Danach nicht vergessen, den Ring wieder
festzudrehen.
Nicht vergessen: Beim Aufstellen der Leinwand muss
daran gedacht werden, dass die Projektionsfläche für
alle Zuschauer gut sichtbar sein sollte.
Zusammenbauen der Leinwand:
1. Den Arretierungsring am Leinwand-Mast lösen und
den Mast
zusammenschieben. Dann den Ring festdrehen, um
den Mast vor zufälligem Auseinanderrutschen zu
sichern.
2. Den Griff der oberen Leinwandleiste fassen und die
Leiste herablassen, so dass die Leinwand im
Gehäuse verschwindet. Den Griff nicht loslassen,
bevor sich die Leinwand vollständig im Gehäuse
befindet, da es sonst zu Beschädigungen der
Leinwand kommen kann.
3. Den Mast herausziehen und im Leinwand-Gehäuse
verstauen.
4. Den Gehäuse-Deckel schließen und die Verschlüsse
sperren. Das richtige Schließen kann geringen Druck
auf den oberen Teil des Gehäuses erfordern.
den Achtung!
● Vor dem Anheben des Gehäuses und seinem
Transport müssen die beiden drehbaren Füße
so gedreht werden, dass sie unter der
Unterseite
Transport stören.
● Beim Einziehen der Leinwand in das Gehäuse
sollte der obere Träger ständig in horizontaler
Lage gehalten werden.
auf die ursprünglichen
verschwinden und
Maße
nicht beim
