Azimuteinstellung

Die Oberkante des Tonabnehmergehäuses muss parallel zur Plattenoberfläche ausgerichtet sein, damit der

Abtastdiamant die Rille genau abtasten kann.

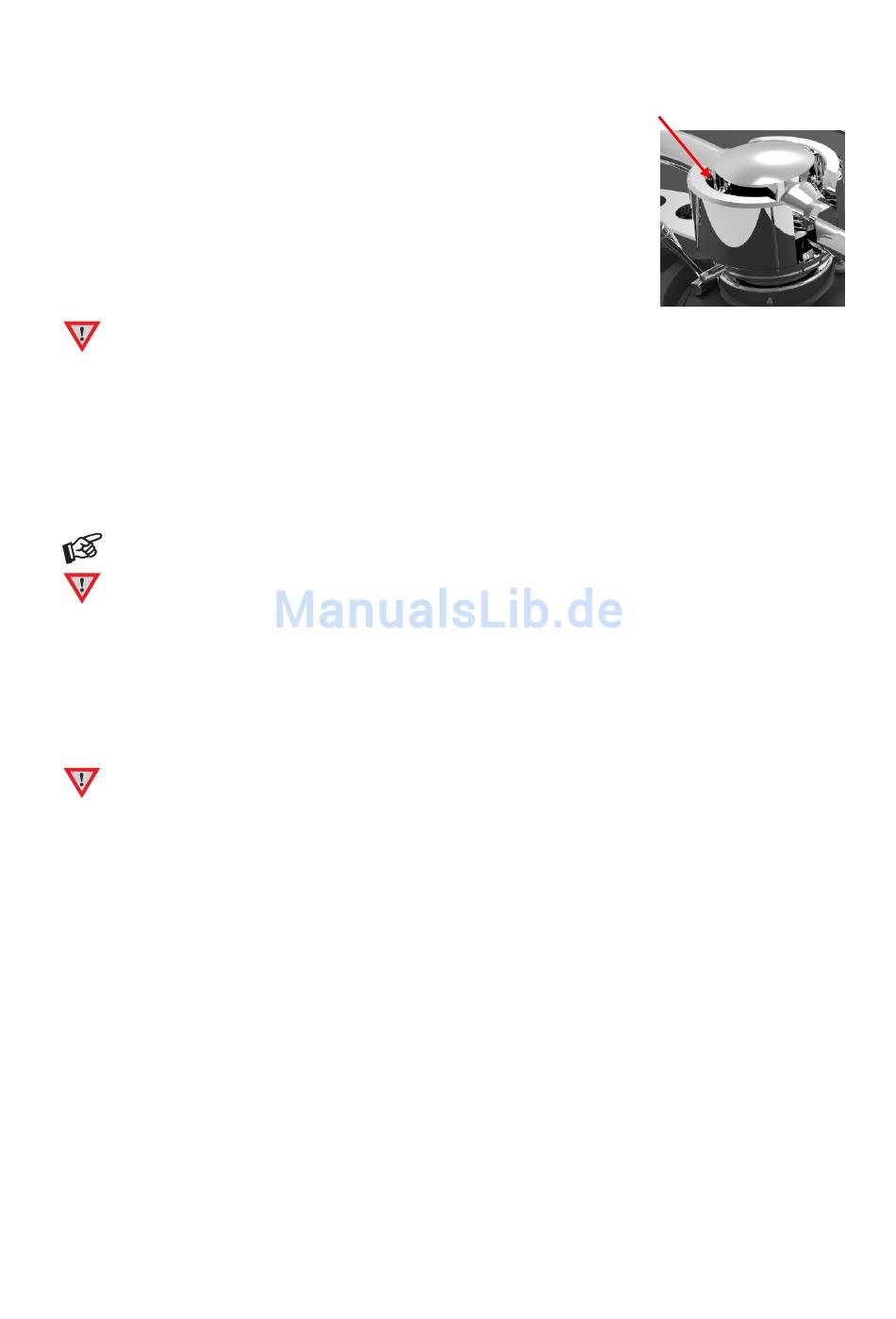

** Am hinteren Ende des Tonarmrohres (9) befindet sich eine kleine Madenschraube,

nach deren Lösen der horizontale Abspielwinkel (Azimut) eingestellt werden kann.

Lösen Sie die Madenschraube (Achtung: nicht heraus drehen!) soweit, dass sich

das Tonarmrohr (9) leicht um seine Längsachse drehen lässt. Mit Hilfe z.B. eines

Geodreieckes lässt sich nun die Oberkante des Tonabnehmergehäuses parallel

zur Schallplatte einstellen.

Dazu stellen Sie das Geodreieck mit seiner Basislinie auf den Plattenteller und

richten die Oberkante des Tonabnehmergehäuses an den Parallellinien aus.

Aus Sicherheitsgründen empfehlen wir, bei Einstellarbeiten am Tonarm den Nadelschutz anzubringen.

Einstellen der Tonarmhöhe (VTA)

** Legen Sie eine Schallplatte auf und entfernen Sie den Nadelschutz vom Tonabnehmer (21). Nach Absenken

des Tonarmrohrs (9) mit dem Lifthebel (7), muss das Tonarmrohr (9) parallel zur Schallplatte stehen. Ist dies

nicht der Fall, kann nach Lösen der zwei Innensechskant-Schrauben (Achtung: nicht heraus drehen !) in der

Tonarmbasis (9a) der Schaft des Tonarmes soweit in der Basis (9a) hinauf- bzw. hinunterbewegt werden, bis

die Parallelität erreicht ist. Danach werden beide Schrauben wieder gefühlvoll angezogen.

Das Prüfen der Tonarmhöhe muss mit korrekt eingestellter Auflagekraft erfolgen.

Aus Sicherheitsgründen empfehlen wir, bei Einstellarbeiten am Tonarm den Nadelschutz anzubringen.

Reinigung und Wartung des Gerätes

Das Gerät und die Staubschutzhaube wird mit einem Staubpinsel oder einem feuchten Tuch gereinigt und ist

darüber hinaus bei sachgerechter Nutzung wartungsfrei.

Sollte das Gerät über einen längeren Zeitraum nicht in Betrieb sein, nehmen Sie bitte den Antriebsriemen ab,

um einem vorzeitigen Verschleiß des Riemens durch Dehnung vorzubeugen.

Trennen Sie das Gerät vor jeder Reinigung vom Stromnetz.

Führen Sie Reinigungs- und Wartungsarbeiten nur mit angebrachtem Nadelschutz aus.

Madenschraube
